像控点布设方案对水利工程无人机航测项目精度影响的研究

范文

王雪娇董改改

【摘要】水利工程项目多选在山高林密、地形陡峭的山区或河道地区，受测区实际条件限制，人员作业困难，像控点布设难以严格按照作业规范进行。论文结合实际项目，研究了不同像控点布设方案对1：2000地形图精度的影响，并根据相关具体问题，提出了合理有效的像控点布设方案，从而为无人机航测在水利工程项目中的像控点布设提供了参考依据。

【Abstract】The hydraulic conservancy engineering projects are mostly located in mountainous areas or river areas with high forests and steep terrain. Limited by the actual conditions of the surveyed areas， it is difficult for the personnel to work， such as the layout of control points， to strictly follow the operational norms. Combining with the actual project， this paper studies the influence of different image control point layout schemes on the accuracy of 1：2000 topographic map， and puts forward a reasonable and effective image control point layout scheme according to the relevant specific problems， which provides a reference basis for UAV aerial survey in the layout of image control points in hydraulic engineering projects.

【关键词】无人机航测;像控点布设;水利工程;精度;影响

【Keywords】UAV aerial survey; image control point layout; hydraulic engineering; accuracy; influence

【中图分类号】P231? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?【文献标志码】A? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 【文章编号】1673-1069（2019）08-0172-02

1 引言

近年来，伴随着信息时代社会科技的飞速发展和“智慧水利”的稳步推进，无人机以其轻巧、起降方便、作业灵活、飞行成本低、能够快速、高效地获取测区高分辨率影像数据等优势被广泛应用于水利工程项目中[1]。基于后差分pos辅助空三技术提供了更准确的影像曝光时刻的外方位元素，在很大程度上提高了空三精度。但是，由于无人机搭载的为非量测型相机，影像畸变差较大，加之无人机自身抗风能力差、影像姿态不稳定，像控点测量成为无人机航测的一个必要环节。如何合理有效地布设像控点是本文研究的重点[2]。

2 在水利工程无人机航测项目中像控点布设的难点分析

依据《低空数字航空摄影测量外业规范》CH/Z 3004—2010中附录A像片控制点航向基线数跨度估算公式：

由上述可知，1：2000地形图需每2～4条航线布设像控点，平高控制点基线数小于4，高程控制点基线数小于6。而无人机航测影像的相幅较小，若严格按照规范执行，需布设大量的像控点。而水利工程项目测区多在高山、峡谷和河道地区，人员作业存在一定危险性，且特征地物少，像控点选取困难[3]。若在航飞前布设像控点地面标志，难以保证像控点布设的位置满足规范要求，且存在丢失的现象，为后续数据处理带来麻烦[4]。

通过采取合理的像控点布设方案，减少像控点数量，满足无人机航测数字产品的精度，能极大地降低外业工作成本，提高作业效率[5]。

3 像控点布设方案对空三精度影响的研究

3.1 项目概况

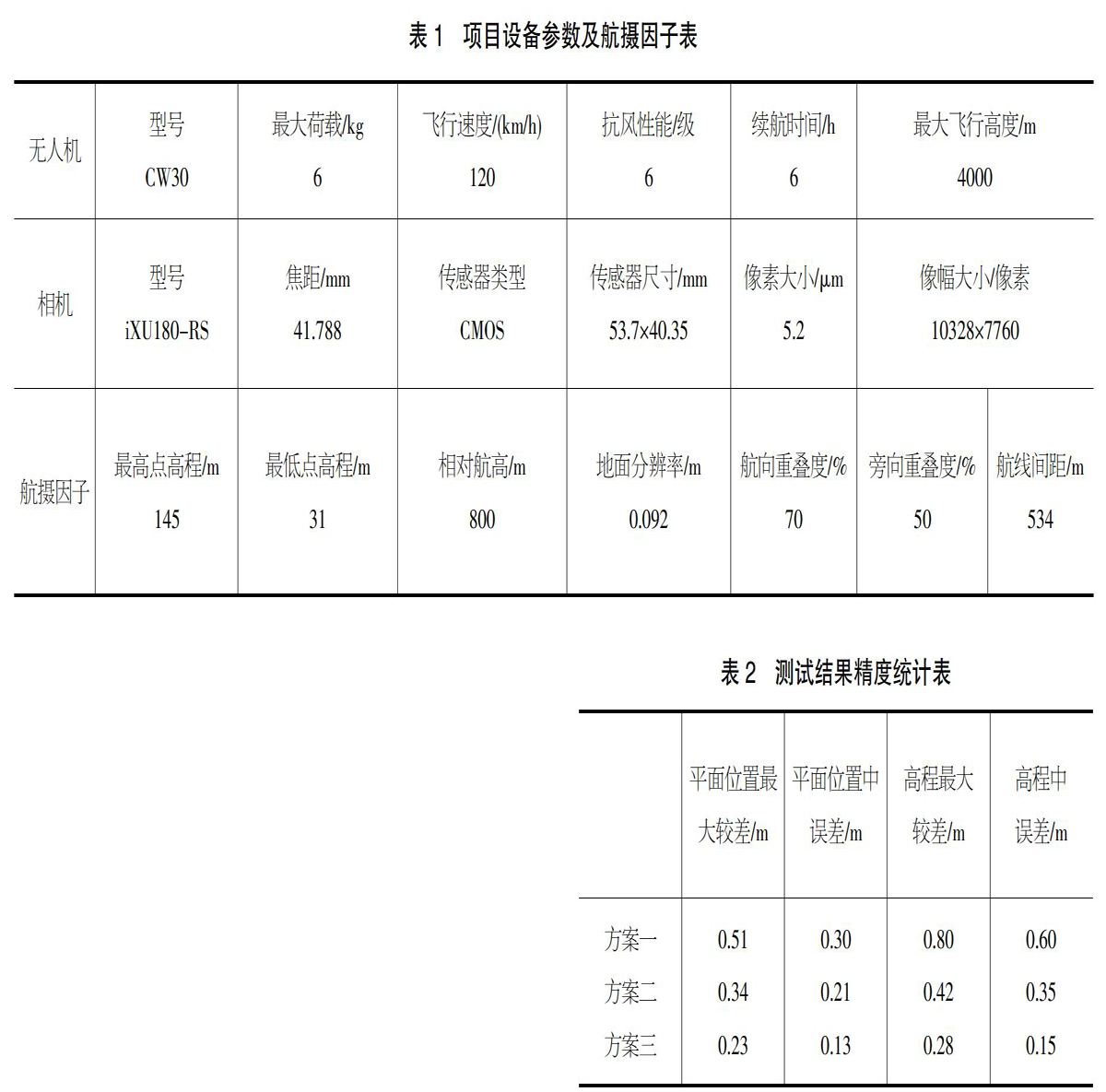

该项目区位于山东省境内，属于低山丘陵区，冲沟发育，外夹河由西南向东北方向流动，成图面积约20km2。项目采用固定翼CW30无人机搭载际上AGS300惯导系统和飞思相机进行航攝采集。设备主要参数和航摄因子如表1所示。

3.2 像控点布设方案设计

方案一：在测区四周均匀布设像控点，测区内部不布设像控点;

方案二：在测区四周均匀布设像控点，测区中心布设一个像控点;

方案三：在方案二的基础上，测区内部加密布设像控点。

同时，在测区均匀布设检查点70个。

3.3 测试结果

测试结果如表2所示。

当像控点位于测区四周时，误差最大的点位于测区中间位置，随着测区中间像控点数量增加，平面位置精度提升甚微，高程精度提高明显，当测区中间像控点间距接近2km时，再增加像控点高程精度提升不大。

4 结论

在水利工程项目中采用无人机航测方案，应在测区外围和测区中间合理位置布设像控点，像控点间距为2～3km即可满足1：2000地形图测量精度的要求。

【参考文献】

【1】李德仁，李明.无人机遥感系统的研究进展与应用前景[J].武汉大学学报·信息科学版，2014，39（5）：505-513.

【2】罗东山，李相庭，何军，等.无人机航测像控点布设对空三精度的影响[J].测绘标准化，2017（03）：36-38.

【3】李万能，唐庆忠，陈黎.无人机航摄像控点数量对空三解算精度的影响[J].测绘通报，2017（S1）：90-95+105.

【4】宗伟丽.像控点布设方案对既有线中线测量精度影响分析[J].铁道勘察，2018，44（1）：35-37.

【5】袁修孝.POS辅助光束法区域网平差[J].测绘学报，2008，37（3）：342-348.
