标题	机顶盒红外遥控系统浅析

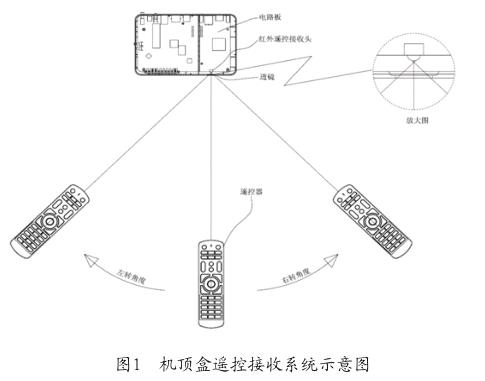

范文	李德洪 摘 要 随着产品技术的进步，除了传统的电视、空调、机顶盒外，还有很多创新性的产品如遥控车、遥控飞机、遥控门窗、窗帘等；日常生活中会遇到很多使用红外遥控的地方，红外遥控性能直接关系到用户的体验，所以遥控性能是产品的一项必须而且重要的指标，设计生产中都会对其进行改善优化及检验。红外遥控性能取决于遥控器、遥控接收头、结构件透镜、结构安装形式及软件编码几个方面，文章主要对机顶盒的红外遥控系统进行浅析。 关键词 遥控器；遥控接收头；透镜；软件编码；接收系统 中图分类号 G2 文献标识码 A 文章编号 1674-6708（2018）204-0083-02 随着数字电视技术的普及和住房面积的扩大，数字电视机顶盒已进入老百姓的家庭，用户对机顶盒的功能要求越来越高，其中遥控接收性能就是其中重要一项直接体验的指标。用户对于机顶盒的摆放是依据自身房间布置而定，不同电器及灯光等也可能会干扰遥控性能，影响遥控接收性能的因素很多，所以针对红外遥控系统的研究分析显得十分必要，这样才能有利于解决和提升遥控性能，提高用户体验。 1 机顶盒红外遥控接收系统组成 一个机顶盒红外遥控接收系统由遥控器、接收端（红外遥控接收头）、透镜、软件编码组成。按现在专业分工，这几个部分基本上由不同单位制作，最终由终端机顶盒厂家来完成系统集成组装。遥控器发射遥控红外信号，经过机顶盒透镜的折射及漫反射照射到接收端——红外遥控接收头，遥控红外信号通过软件编码规格匹配，红外遥控接收头在将接收到的红外信号转换成电信号进而实现功能指令的切换，图1是一个机顶盒遥控接收系统的示意图。 2 遥控器 遥控器分为射频遥控器及红外遥控器种类，本文介绍的是红外遥控信号系统，为此只浅析红外遥控器。遥控红外信号编码规则需要和机顶盒软件或芯片功能匹配，遥控器电路上设置有很多指令功能，对应的这些按键指令需要和机顶盒设计功能相符，如出现不匹配的功能指令，则发出了遥控红外信号也无法驱动机顶盒实现指令切换。 遥控器发射遥控红外信号强度是影响红外遥控系统性能的一个指标。遥控器上自带透镜、电池性能，发射器功率都是重要影响因素，所以遥控器在设计生产时都有一个遥控红外信号强度测试的检验，不同遥控器要求会设置不同的检验指标。 3 遥控接收头 遥控接收头是红外遥控系统的一体化接收模块，内置PIN光敏二極管和前置放大器IC，实现红外遥控号的拾取、放大和解调，检波输出信号可以直接由微处理器解码。采用可滤除可见光干扰的环氧树脂封装，不易受环境干扰，并能够抑制非控制信号的脉冲输出。 遥控接收头按接收头数量分有单接收头和双接收头，双接收头相对单接收头有更宽的接收范围，成本也相对比较贵；按贴装要求来分有插件及贴片类型；按其灵敏度来分有普通遥控接收头，高灵敏度遥控接收头，抗WiFi干扰遥控接收头。在进行设计时根据使用场景，结构安装方式，遥控性能高低选用合适的遥控接收头。 4 透镜及机壳安装结构 1）在机顶盒遥控接收系统中透镜的作用也是非常重要的。透镜主要作用为，折射及漫反射遥控器发出的红外遥控型号，由于透镜不可或缺，整机透镜的设计也对外观进行装饰和美观作用；透镜一般设置成半透明，外观颜色有茶色、黑色、蓝色、紫色等不同颜色。 做透镜的塑料材料有很多类型，各种塑料材料的透光率及强度、耐温性韧性等结构指标也不尽相同，厚度也是影响红外透光率的一个因素，其中厚度越厚，后外透光率也会逐渐下降。图2选取了几种常用透明塑料材料在不同厚度情况下的透光率测试数据： 我们在选用机顶盒透镜材料时会依据产品要求选用匹配的材料。机顶盒一般选用AS材料作为我们常用的透镜材料，由于AS材料成型良好，价格适中，稳定性好。对于红外遥控性能要求较高的产品我们会选用PC及PMMA材料。 现在的塑料材料领域中衍生了一种专业增强透红外光的特殊色粉，会使其材料透红外光率相对于黑色色粉有很大的提高，同时改善了零件的美观，使其在自然光下面显示为全黑状态。 2）机壳安装结构也是影响遥控性能的一个非常重要的因素，设计安装结构的好坏直接关系到整个系统的性能。通常红外遥控接收头越靠近几个外壁，其透镜折射及漫反射到红外遥控接收头接收面的面积及强度就越大，其性能就越好；另外由于还涉及到电路板的安装，在其安装上还需要模拟装配角度及过程，找出合适的安装距离。 特殊的安装结构，机壳壁直接开全透的圆形通孔或条形通孔，这样遥控信号就直接照射及反射到遥控头接收面，减少了透镜的折射损耗。图3就是两种特殊的遥控穿透结构。 5 结论 机顶盒红外遥控性能直接关系到用户的体验感受，所以我们要在实际设计过程中根据各方面的要求来设计选择相关要素，同时在测试时也需要具体数据分析，以便有针对性的改善，避免盲目要求某一方面提高。 参考文献 [1]刘书侠.轻松实现红外遥控编程[J].电子制作，2011（12）：60-65. [2]王凯.基于51单片机的红外遥控系统实现[J].电子技术与软件工程，2017（10）：248.
