一种温室蔓生类蔬菜吊蔓工具的设计

范文

高欣娜黄媛杨英茹李海杰武猛杜亚茹

摘? ? 要：为解决蔓生类作物绑蔓、吊蔓作业时，直接吊绳对作物产生“勒伤”茎杆的难题，本文介绍了一种温室蔓生类蔬菜作物吊蔓工具的设计思路、结构和使用方法，该工具成本低、操作简单，不仅降低了作物的生产风险，提高了劳动效率，更利于挖掘作物高產的潜力。

关键词：蔓生蔬菜;温室;吊蔓工具;栽培技术

中图分类号：S625.3? ? ? ? 文献标识码：A? ? ? ? DOI 编码：10.3969/j.issn.1006-6500.2020.08.011

Abstract： In order to solve the problem of 'strangling' stems caused by the direct hanging rope when tying and hanging vines in the cultivation and cultivation of vine-growing crops， a hanging vine tool was designed to meet the production demand of greenhouse vine-growing vegetables. The utility model had the advantages of low cost and simple operation， which not only reduced the production risk of crops， improved the Labor efficiency， but also was advantageous to excavate the potential of high yield of crops.

Key words： vine vegetables;greenhouse;vine hanging tools;cultivation techniques

蔓生类植物指具有攀援茎或缠绕茎的植物，番茄、黄瓜等蔬菜作物大部分属蔓生性的，幼苗时尚可直立，但随着枝叶、花果的增多增大，如不进行人工干预，植株茎部将不能承担其自重而呈匍匐状态，引发病害和物理创伤，影响果品质量。这类植物在生长过程中需要用支撑物将不断生长的茎蔓攀起或吊起，使之脱离地面向空中发展，这种技术称为吊蔓栽培技术。

吊蔓栽培一方面可以提高作物的种植密度，另一方面也能增强植株间的通风、透光能力，是提高作物产量和品质的一种有效方法。传统的温室吊蔓方法是在大棚内按照种植行距，在棚内约2 m高度南北方向顺种植行拉上钢丝，用尼龙绳或抗老化的撕破膜截成大于地面与铁丝间垂直距离长度，上端绑在钢丝上，下端绑在植株上，最后将植株缠绕在吊蔓绳上。虽然这种方法操作简单，但须将每根绳子缠绕绑在铁丝上，底部打结绑在植株上，费时费工，随着植株的生长，茎杆变粗，到盛果期植株承重加大，绑在植株上的吊绳往往会“勒”进植株茎杆，造成植株损伤，影响养分及水分的正常运输，甚至勒断茎蔓，影响植株正常发育等，且此种方法是将绳子绑在植株上，固植株拉秧回收绳子时还需人工将吊绳解开，增加了生产成本。本研究旨在设计一款操作简单的吊蔓工具，不仅可以提高劳动效率，更能提高生产安全，增加产量[1-5]。市面上一些辅助设施的应用工具越来越普遍，本吊蔓夹采用独特的锯齿咬合夹体设计，使吊绳缠绕更牢固，更好地解决了盛果期承重加大引起的落蔓难题。

1 温室蔓生类蔬菜吊蔓工具的总体设计

本款吊蔓工具长度设计为6.3 cm，体型小巧且可满足一定承重力，夹口圈环的直径为1.5 cm，可满足植株生长中最大茎粗的夹持需求，不勒茎干，避免造成茎干受伤。

吊蔓工具的主体设计为第一夹体、第二夹体和卡簧，并设有咬合锯齿，使吊蔓工作时，吊绳缠绕更牢固，防止后期盛果期吊蔓绳承重力加大引起的落蔓难题，对提高作物产量起到促进作用[5]。

2 温室蔓生类蔬菜吊蔓工具的基本构造设计

2.1 材料设计

吊蔓工具主体材料为纯熟塑料，卡簧为国标2.0钢丝制造。

2.2 生产设计

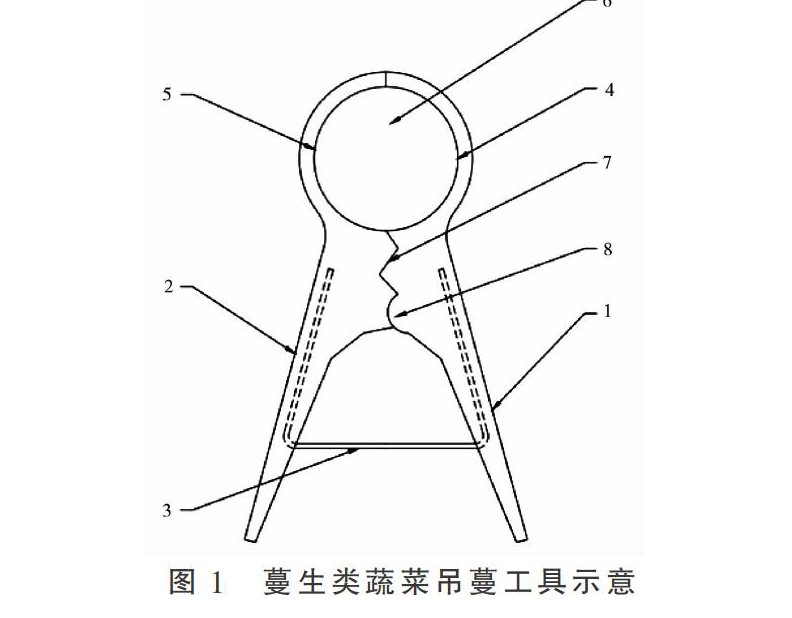

吊蔓工具包括第一夹体1、第二夹体2和卡簧3，所述第一夹体1的一端设有第一夹槽4，第二夹体2的一端设有第二夹槽5，卡簧3连接第一夹体1与第二夹体2，第一夹体1与第二夹体2相对侧部的表面设有相啮合的第一咬合锯齿7，第一夹体1与第二夹体2相对侧部的中部设有相啮合的第二咬合锯齿，卡簧3带动第一夹槽4与第二夹槽5扣合后形成一个闭合的夹口圈环6（图1）。

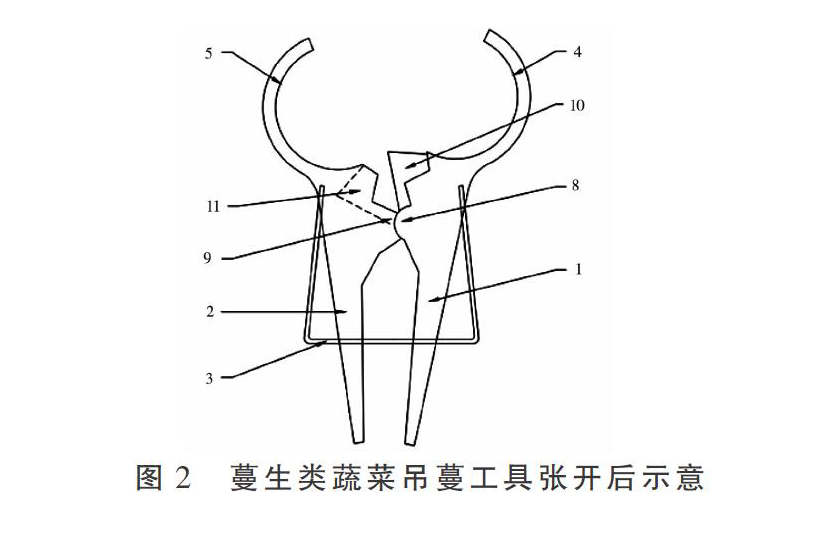

第一咬合锯齿7远离夹口圈环6的一端设有弧形凸起8和弧形槽9，弧形凸起8设置在第一夹体1上，弧形槽9设置在第二夹体2上，弧形凸起8转动设置在弧形槽9内，这样可以保持第一夹体1与第二夹体2相对稳定地旋转。第二咬合锯齿包括设置在第一夹体1上的中间咬合齿10以及对应开设在第二夹体2上的咬合槽11（图2）。

第一夹槽4与第二夹槽5均为半圆形，所述第一夹槽4与第二夹槽5扣合后形成的夹口圈环6为圆形。卡簧3的中部设置第一夹体1与第二夹体2之间，卡簧3的一端穿过第一夹体1的另一端后向第一夹槽4方向弯折在第一夹体1的外侧，卡簧3的另一端穿过第二夹体2的另一端后向第二夹槽5方向弯折在第二夹体2的外侧。

2.3 实施设计

吊蔓操作时，在植株的上部和下部分别使用一个吊蔓工具进行固定，裁剪适长的吊曼绳（尼龙绳）以棚内是先搭好的铁丝为固定点，将吊曼绳一端留空缠绕2～3圈在吊蔓工具第一咬合锯齿和第二咬合锯齿部位后绕过吊蔓铁丝与垂下来的一段重合固定于吊蔓工具第一咬合锯齿和第二咬合锯齿部位，然后将吊蔓工具的夹口圈环夹持植株茎干部位。

吊蔓工具可将吊蔓绳与植株快速固定和松放，使吊蔓和采收后落蔓工作简单、省时。吊蔓工具中间部位表面设计第一咬合锯齿7，在中间部位的中部还设计了第二咬合锯齿，使吊蔓绳缠绕更牢固，防止后期盛果期吊蔓绳承重力加大引起的落蔓难题，对提高作物产量起到促进作用[6]。

3 结论

本设计吊蔓夹夹口圈环的直径为1.5 cm，适合最大茎粗在此范围内的作物，如番茄、黄瓜。通过该工具进行吊蔓，减轻劳作强度，操作使用方便，对植株没有任何束缚，使植株健壮生长。与传统吊蔓操作相比该工具操作简单、省工、成本低又可循环使用，可以满足温室蔓生类作物推广使用[7]。

参考文献：

[1]袁晓晶.樱桃番茄温室大棚栽培技术[J].河南农业，2019（7）：55.

[2]鲁少尉，潘守江，尹义蕾，等.番茄可移动吊蔓装置[J].安徽农业科学，2014，42（34）：12376-12377.

[3]陈昱含，乜兰春，陈春蕊.新型吊蔓夹在设施蔬菜生产中的应用[J]农业工程技术（温室园艺），2014 （1）：38.

[4]白义奎.“西北非耕地温室结构与建造技术”项目成果汇报（8）日光温室用蔓生植物植株落蔓装置[J].农业工程技术（温室园艺），2014（8）：24-26，28.

[5]梁久杰.大棚番茄吊蔓新技术[N]. 河北科技报，2013-06-04（B05）.

[6]周长吉.日光温室高秧作物生产的吊蔓与放蔓技术[J].温室园艺，2012（10）：24-30.

[7]于丽艳，穆月英.省域设施蔬菜生产技术效率及其作用因素研究——以番茄和黄瓜为例[J].北京航空航天大学学报（社会科学版），2019（6）：92-97.
