改善全厂水平衡流量计准确性

范文

张佳伟

摘要：流量计在电力生产中得到了大量广泛的应用，提高水平衡流量计的准确性不仅有利于水平衡的分析，而且对降低经营成本、解决节能环保起到重要作用。本文主要从我厂所用的水平衡流量计出发，检查其产生误差的原因，并制定整改的方案，为以后的工作提供参考。

关键词：水平衡;流量计;准确性

一、引言

随着我厂热用户的增加，用水量也日益增加。为了更好地提高水平衡的稳定性和经济性，水平衡流量计的准确性就显得尤为重要。

二、水平衡介绍

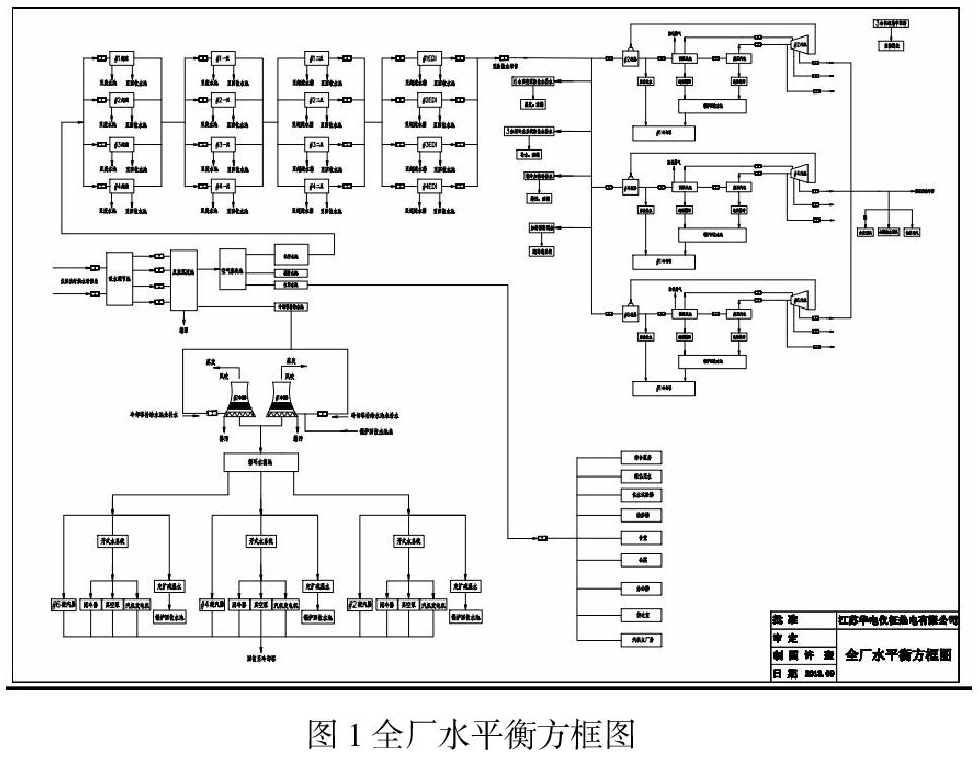

如图1 所示，全厂水源只有一个，即仪征化纤供水。全厂用水系统由生产和生活两部分组成，生产用水可分为两个分系统：循环水系统、化学除盐水系统。主要包括冷却塔补给水、锅炉回收水、供热用水等，约占全厂用水量97%;生活用水主要是职工生活用水、厂区生活用水、清扫用水和绿化用水等，约占全厂用水量的3%。

三、全厂水平衡流量计分析

本文主要分析涉及到水平衡节点的流量计，按照系统流程顺序为补给水进水流量计、生活冲洗水流量计、除盐水母管流量计、凝汽器补水流量计及高低压供热流量计。

1、补给水进水流量计

此流量计为超声波流量计，超声波流量计测量水的流量是很合适的，精度高，误差小，安装位置也符合安装规范的要求，并且此流量计每年进行一次比对，故补给水进水流量计是准确的。

2、生活冲洗水流量计

此流量计为电磁流量计（现场总线型），它因安装位置在管道最高点，并离泵的出口较近，会产生大量气泡或者涡流，造成流量测量不准确。同时怀疑泵的变频装置会对电磁流量计测量和信号传输造成干扰。为解决以上问题，结合现场实际，需要更换流量计的位置。

3、除鹽水母管流量计

此流量计为匀速管流量计，安装位置符合安装规范，但对照其流量计算书发现，此流量计有最小流量限制（150T/h），而实际流量在50-80T/h之间，故此流量计存在设计流量大于实际流量的问题，造成流量测量不准确。

4、凝汽器补水流量计

此流量计为匀速管流量计，安装位置处于系统最高点，会产生大量气泡或者涡流，另外每套机组的流量计安装在除盐水母管的支管上，停运机组流量会受到母管上流量的扰动，造成测量的差压信号晃动，导致停机时会有流量显示。同时对照流量计算书发现，设计的日常流量远大于实际流量。

5、高压供热流量计

此流量计为匀速管流量计，安装位置符合安装规范。但对照流量计算书，发现设计流量计大于实际流量，造成测量不准确。同时此流量计算无温压补偿，也会造成测量不准确。

四、改造方法及案例

针对检查发现的因运行工况与设计工况不符（高压供热及凝汽器补水），而造成的流量测量不准确，未做进一步的工作。因为随着公司热用户的日益增加，此种运行工况会得到改善。所以本次改造的重点工作是改善生活冲洗水流量计和除盐水母管流量计。

1、生活冲洗水流量计

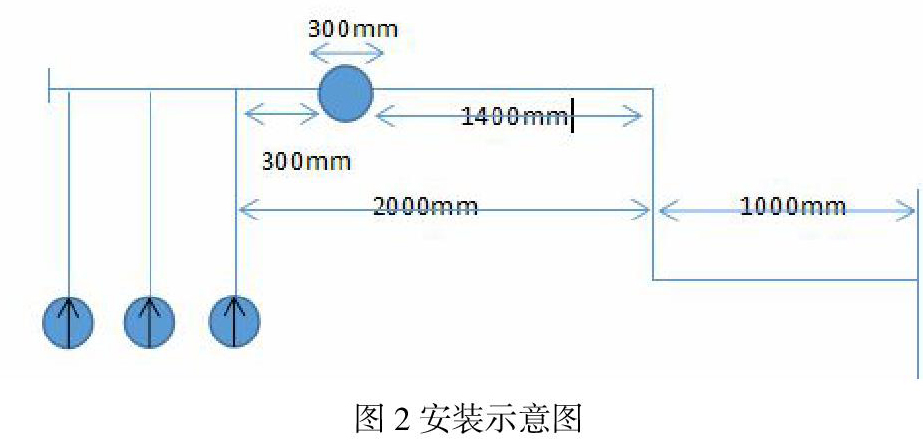

此流量计为电磁流量计（现场总线型），它因安装位置在管道最高点，并离泵的出口较近，会产生大量气泡或者涡流，造成流量测量不准确。同时怀疑泵的变频装置会对电磁流量计测量和信号传输造成干扰。流量计安装示意图如图2 所示，母管通径为125mm：

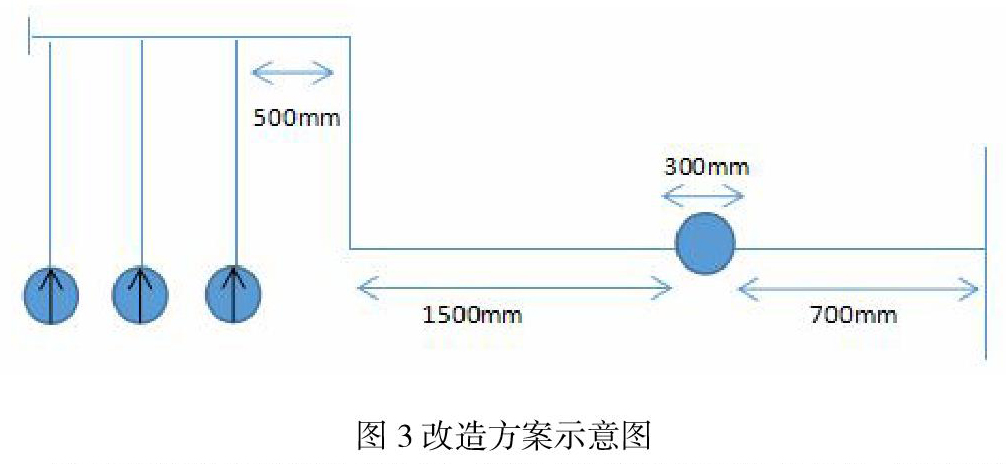

为解决以上问题，结合现场实际，需要更换流量计的位置。具体方案见图3。

该方案将管道重新进行敷设，把流量计安装于系统的低位，远离泵的出口，直管段也满足前10D后5D的苛刻要求，增强了电磁流量计的稳定性，从而大大提高了电磁流量计测量的精确度。

2、除盐水母管流量计

此流量计为匀速管流量计，安装位置为系统最高点，会产生大量气泡，测量较大影响;直管段距离符合安装规范，但对照其流量计算书发现，此流量计有最小流量限制（150T/h），而实际流量在50-80T/h之间，故此流量计存在设计流量大于实际流量的问题，造成流量测量不准确。

根据分析结果，小组讨论决定更换流量测量的方法，将匀速管改为电磁流量，在无法改变测量位置的情况下，既减小了气泡对流量测量的影响，也解决了最小流量测量的限制。利用机组全停的机会，实施了该方案。

考虑今后流量计的检定问题，准备安装旁路，但无完善的管道承重方案，暂时无法安装，解决方案是每年采用超声波流量计比对的方法来检验电磁流量计的准确性。

五、结论

通过对全厂水平衡流量计的检查整改，提高了水平衡流量计的准确性。流量计准确性的不仅提高了测量的精确度，保护并延长了水平衡流量计的使用寿命，同时还节约了使用成本，大大提高了经济效益。

参考文献：

[1]?? 梁国伟，蔡武昌.流量测量技术及仪表[M].北京：机械工业出版社，2002.

[2]?? 吴永生，方可人.热工测量及仪表[M].北京：水利电力出版社，1981.
