标题 贵州某住宅小区变频泵分区设计讨论
范文

    管治均





    摘 要:多楼栋住宅小区设计在近年设计中是比较常见的项目类型,国家呼吁建立节约型社会,可持续发展,提倡绿色建筑设计,要求建筑节能降低能耗,在此背景中,给排水设计是中重要一环。在住宅小区项目,给排水专业耗能大户为生活给水泵,现今主流做法是采用变频供水设备加压供给高区生活用水,在此过程中,水泵设计参数的选择、水泵的分组及运行模式的设置,直接关系到给排水设计的节能效果优劣。本文通过对不同方案的变频给水泵组生活供水设计讨论,提出此类项目给排水生活变频加压供水的一个案例。

    关键词:变频泵;分区设计

    一.项目概况

    (一)建设地点

    贵州省黔西县

    (二)建设项目参数

    总建筑面积为47650.90平方米。其中,地下室建筑面积:12854.46㎡,住宅建筑面积:34796.44㎡。

    住宅高度:54.00米,为三层地下室+十七层塔楼+一层跃层,为二类高层住宅,有2栋,每栋2个单元,每个单元2个户型(户型相同),每个单元每层共4户。住宅户数用房共计288套。每户按4.0人计算,给水定额取200L/p/d。

    三层地下室均为地下停车库。

    (三)市政生活给水情况

    本项目位于县城,业主提供资料显示:项目市政开口管径为DN100,静水圧为0.20MPa,由项目一侧市政道路供给,项目拟从此道路引入2路生活给水入小区。

    二.生活给水供水设计概况

    本项目中,水源由一路市政给水管供给,不能保证两路水源。市政水压不足以供给到所有楼层,考虑水表水头损失5米(根据图集:型号水表节点水头损失为米)市政水压可直接供给最高楼层N:

    0.15=0.12+0.04*(N-2),N=2层

    住宅1~4层采用市政给水直供。根据建设方反映,该路段市政供水不稳定,易停水,综合考虑后,室外浇洒绿化采用市政直供,住宅部分设置生活水池,通过变频泵组二次供水。

    (一)生活水池

    生活水池容积取高日用水量Qd的25%,水池容积计算如下:

    Vc=288×4×200×25%÷1000=57.60m?。

    水池占地面积约:Sc=20㎡。生活水泵房占地面積预计50㎡。

    (二)生活泵房

    生活水泵房设置在地下三层,生活泵房设置在四个单元中间位置,生活泵房到每个单元水平距离约100米,生活泵房到一层住宅垂直距离约15米。

    (三)高区给水方案设计

    1生活给水设计方案

    方案一:一个单元,不分区(整个项目设置4组水泵)。

    即每个单元设置一套变频泵组,该变频泵组对一个单元供水,本项目有四个单元,需设置4组泵组。

    方案二:二个单元,不分区(整个项目设置2组水泵)。

    即每2个单元设置一套变频泵组,该变频泵组对2个单元供水,本项目有四个单元,需设置2组泵组。

    方案三:四个单元,不分区(整个项目设置1组水泵)。

    即每4个单元设置一套变频泵组,该变频泵组对4个单元供水,本项目有四个单元,需设置1组泵组。

    方案三:四个单元,分高低区(整个项目设置2组水泵)。

    即每4个单元高区、低区分别设置一套变频泵组,该变频泵组对4个单元高区、低区分别供水,本项目有四个单元分为高、低区,需设置2组泵组。

    2 计算公式及步骤

    本项目为纯住宅,只有一个户型,计算过程遵循规范《建筑给水排水设计标准? GB50015-2019》,经过计算,本项目最大用水时卫生器具给水当量平均出流概率Uo=1.851851852,具体计算公式如下:

    步骤一.计算最大用水时卫生器具给水当量平均出流概率:

    步骤二.计算管段的卫生器具给水当量的同时出流概率:

    步骤三.计算管段的设计秒流量:

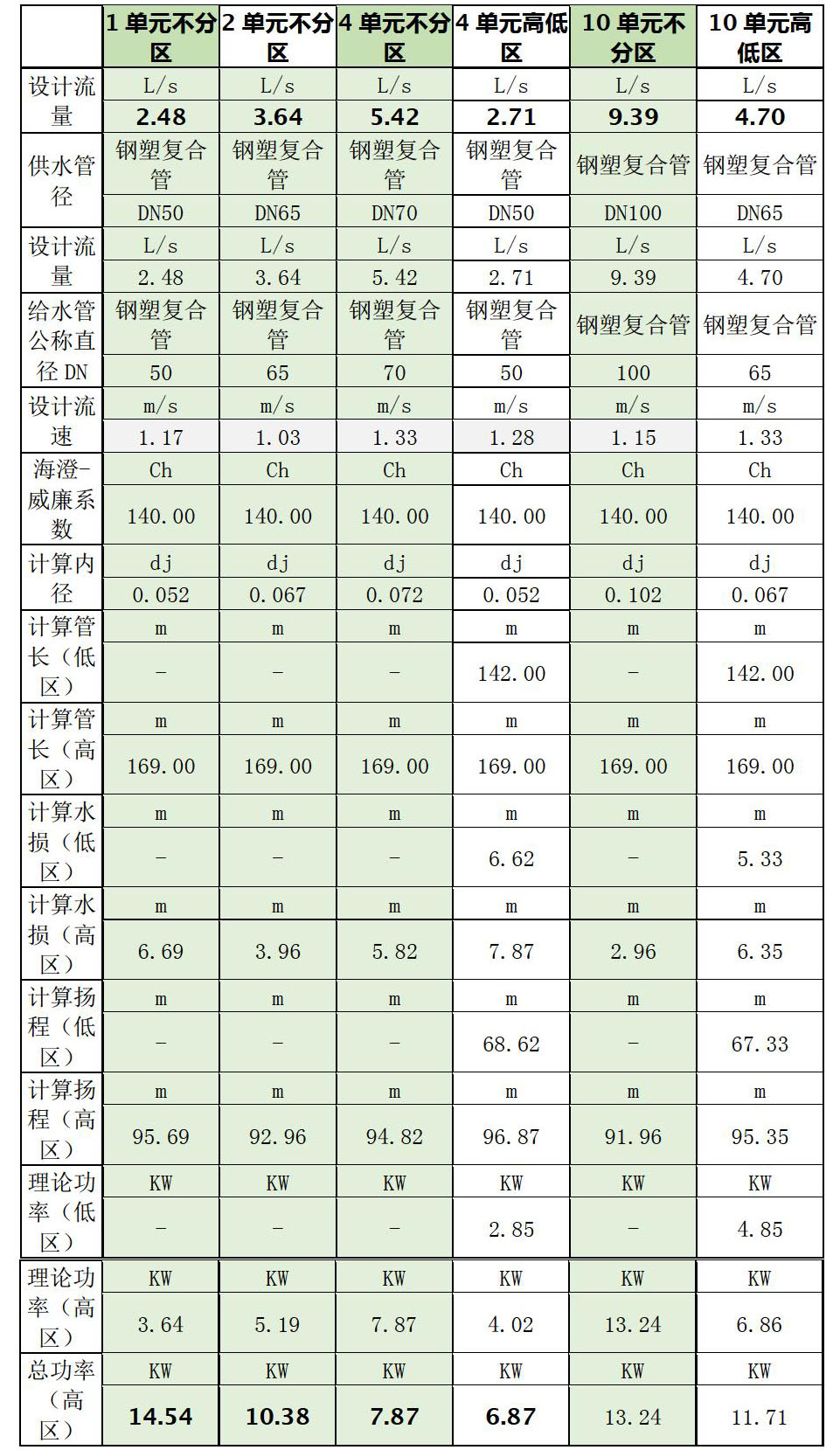

    3生活给水设计各方案计算

    4.生活给水泵分组计算结论

    由上一节计算表可知,通过理论计算,最优方案为方案三:四个单元,分高低区(整个项目设置2组水泵)。

    此方案理论上能节约能源:(7.87-6.87)÷7.87×100%=12.71%。

    另一方面,从方案一、方案二可知,设置较多的泵组,往往比较耗能不经济。在2.3.3节可知,即使在供应10个单元的时候,设置较少的泵组将会比设置多泵组的4个单元的耗能低。

    三.总结

    住宅小区设计中,生活水泵是能源耗用大户,通过2.3.3接对比可知,在类似项目中,在变频泵二次加压供水工程中,生活泵组给水方式采用分高、低区的生活给水方案能节约能源。

    在实际工程中,设计师应结合实际,合理采用分区方案,对分区方案、泵组数量等进行计算对比。此外,应结合设备参数,管理等方面因素,力求做到最合理的方式,积极响应节能建筑、绿色建筑设计要求。

    参考文献

    [1]《建筑给水排水设计标准? GB50015-2019》

    [2]《给水工程? 第一册》全国勘察设计注册公用设备工程师给水排水专业职业资格考试教材(第三版)

    [3]《常用资料? 第四册》全国勘察设计注册公用设备工程师给水排水专业职业资格考试教材(第三版)
