基于蓝牙技术的智能定位寻找装置

范文

杨婷婷张明壮

摘要人们日常所用物品日益增多，在平常生活中或多或少会发生物品找寻不到的现象，尤其生活在城市的人群，其工作壓力大、生活节奏快，本设计可以帮助人们在处理繁杂工作事务的同时也能迅速找到所需物品。本设计通过手机建立蓝牙通信协议进行连接，发出声音，实现定位查找。经过实际的测验，本物品寻找器运行稳定可靠，最大范围可达20米左右。

关键词定位寻找装置声音蓝牙

1智能定位寻找装置概述

人们日常所用物品日益增多，在平常生活中或多或少会发生物品找寻不到的现象，尤其生活在城市的人群，其工作压力大、生活节奏快，在生活中丢失物品的情况经常发生，有时候是钥匙、门禁卡这样的小物件，有的时候是手机、钱包这样的贵重物品。丢失物品不仅给造成经济上的损失，而且也会给我们带来负面的情绪。面对的广泛的群体，智能定位寻找装置具有很大的发展空间。伴随无线通信技术的快速发展，无线通信产品为人们的生活带来了很多便利。

2智能定位寻找装置的设计

2.1基本思路

物件寻找装置设计主要包括壳体、挂环、蓝牙模块、LED灯、GPS模块、存储器、蓄电池、报警器和控制器。在物件壳体上设有挂环，在物件壳体内设有蓝牙模块和GPS模块，蓝牙模块和GPS模块与控制器信号连接，控制器与报警器信号及LED灯连接。通过该装置，可以实现对物件的定位寻找，当某一物件丢失或遗忘其具体位置时可以通过IOS或Android手机定位寻找。室外寻找时，打开手机发送寻位信号，GPS模块立即能发回定位信息。再通过GPS装置相互感应进行位置确定，并启动警示灯和警示音进行报警，以确定物体的所在位置。室内寻物时，无论房间如何杂乱，位置如何隐蔽，只需打开手机蓝牙，发送寻物信号，位于物体上的接收模块立即闪烁灯光，同时控制报警器发出警报铃声，让寻物不再繁琐困扰。

本设计单元、驱动电路、警示装置和电源，当手机与寻物装置之间建立蓝牙通信协议，彼此之间进行相互感应，并启动警示灯和警示音进行报警，以确定物体的所在位置接收单元接收到智能设备发送的寻位信号后，立即发回定位信息或根据指令自动启动报警装置，让使用者快速找到物体。

2.2实现方法

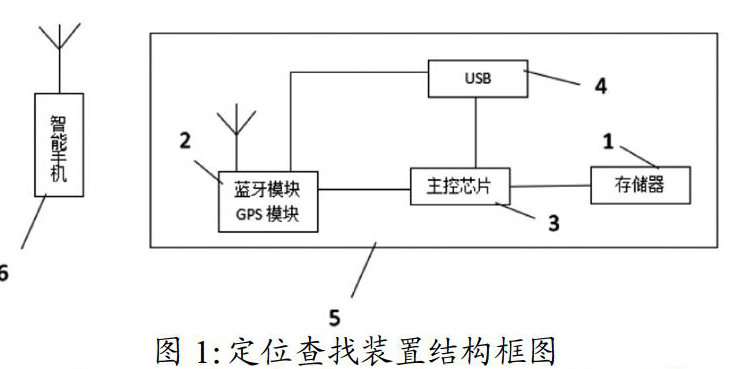

（1）发射装置和接收装置：本项目以蓝牙协议的方式进行发射，蓝牙模采用TI CC-2541芯片，配置 256Kb 空间，支持AT 指令，用户可以根据需求改变角色（主、从模式）以及串口的波特率、设备的名称、配对的密码等相关参数。设置在物体内为无线信号发射单元供电模块。接收装置中安装无线蓝牙接受装置，并启动警示灯和警示音进行报警，以确定物体的所在位置（如图1）。

（2）定位模块：发射装置主要由手机软件进行操作实现，通过GPS模块，手机发射信号可以确定物体的位置，并且手机与所寻物体之间建立蓝牙通信协议，彼此之间进行相互感应。

（3）核心控制模块：本系统的核心控制模块采用的芯片为型号STM32ZET6，有32位的Cortex-M3 CPU、大容量的闪存程序存储器和SRAM，共有144个引脚，其中112个为通用I/O口，功能的强大使其在电子行业中有着广泛的应用，在本项目中直接与显示模块、报警模块相连实现信号的分析处理，与GSM通信模块实现通信。

（4）报警模块：本系统报警模块采用的是电磁式有源蜂鸣器，该报警装置是由直流电压供电的发声装置，应用于电子产品行业，比如计算机，定时器等等。在本装置中安装无线蓝牙接受装置，并且启动警示灯和蜂鸣器进行报警，用来确定丢失物体的所在位置。

（5）外部保护壳：外部壳体采用ABS树脂材料，性能优良，是一种用途极广的热塑性工程塑料。

（6）智能手机：用手机进行操作，通过GPS模块，手机发射信号可以确定物体的位置，并且手机与所寻物体之间建立蓝牙通信协议，彼此之间进行相互感应。

3智能定位寻找装置的关键技术

信号发射装置和接收装置的设计。本设计提出发射装置在手机中以蓝牙协议的方式进行发射，接收装置中安装无线蓝牙接收装置，并启动警示灯和警示音进行报警，以确定物体的所在位置。其中蓝牙模块采用TI CC-2541芯片，配置 256Kb空间，支持AT 指令，可根据需要更改角色（主、从模式）以及串口波特率、设备名称、配对密码等参数。

4智能定位寻找装置的优点

4.1携带方便

本设计智能定位寻找装置，体积小巧外形美观，可以装置在易丢失的物品当中，易携带操作方便，通过手机建立蓝牙通信协议进行连接，实现一键式定位查找，为人们日常起居生活提供极大的便利。

4.2智能寻物定位精确

通过此装置的研究技术，能够精确定位遗失的物品。本装置的无线信号接收单元为蓝牙通信设备，两个无线装置设有出厂的安全距离，为了方便最大范围的寻找，将安全距离调整为最大，当具体超过蓝牙通信设备可以通过GPS模块进行远距离定位，当具体在0-20米内采用蓝牙定位。此装置的定位寻找功能能准确有效的找寻遗失的物品，实现对物品的有效管理，用更高的效率为人们提供更好的使用体验。

5结语

综上所述，本装置设计构思巧妙，低成本，安装简单，推广方便。实现了智能化对物品的寻找，提高了操作简单程度和可靠性，可以在物品不慎遗失时，及时高效的找寻回来，加强了在生活中对个人物品的有效管理，具有较高的用户友好性和广阔的应用前景。
