标题 变压器并联运行的探讨
范文

    彭光剑 赵军

    【摘要】 介绍了不同技术参数的变压器在空载和负载时的并联运行情况,分别列举了变压比、短路阻抗和联结组别不同时对并联运行的影响。

    【关键词】 并联运行 短路阻抗 电压比 连接组别

    一、引言

    变压器理想的并联运行状态是:并联运行的各变压器之间不产生循环电流;并联运行的各变压器所承受的负载与其容量成正比。要达到理想的运行状态,并联运行的各变压器应满足以下条件:(1)变压比相同;(2)短路阻抗相同;(3)连接组别相同;(4)并联运行的变压器容量比不应超过3:1。

    然而由于各种因素的制约,很难满足以上的理想条件,只能接近上述条件。因此,为保证并联变压器运行的安全可靠性,需要就并联的可行性进行论证。下面以双绕组变压器为例对变压器的并联运行进行分析探讨。

    二、变压器并联运行时电路分析

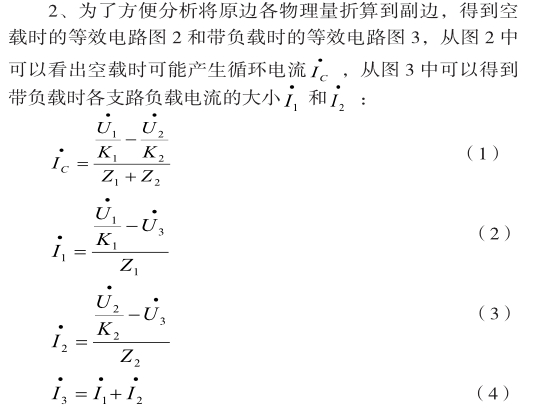

    1、两台单相变压器T1和T2并联运行接线图如图1所示。

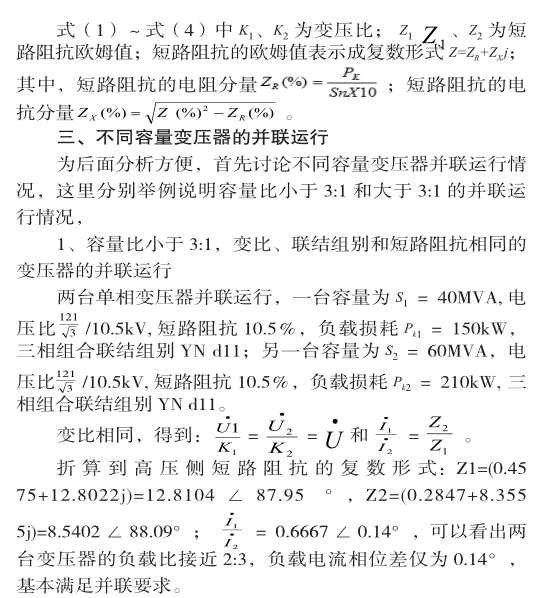

    2、容量比大于3:1,变比、联结组别和短路阻抗相同的变压器的并联运行



    参 考 文 献

    [1]陈宗穆.变压器原理与应用[M] 湖南大学出版社

    [2]崔立君.特种变压器理论与设计[M] 北京:科学献出版社,1995
