FDD-LTE与TD-LTE混合组网应用研究

范文

王洪梅+崔明

【摘要】随着4G LTE网络的大规模建设，依据当下网络发展趋势、FDD-LTE与TD-LTE网络特性，运营商实施FDD-LTE与TD-LTE混合组网，可以最大限度地发挥各自网络的固有优势，提升网络运营能力。通过混合组网统一网络架构，可充分共享网络资源，降低网络建设、运营成本，为用户提供高质量的移动互联网服务。

【关键词】 FDD-LTE TD-LTE 混合组网共享

从覆盖需求、业务量需求以及频率资源的角度看，4G網络只有一种LTE制式，难以满足业务的快速发展需求。TDD和FDD在技术特点上各自有各自的优势，就频谱资源来看，在FDD频率资源并不十分充裕的情况下，FDD与TDD混合组网可以充分利用TDD丰富的频段资源，因此从各方面来看，混合组网在国内的好处是显而易见的，FDD与TDD混合组网将成为运营商必然的选择。

一、混合组网的关键技术

1.1网络架构共享

实现TDD和FDD混合组网，需要构建一个统一的网络结构。从结构上需要做到核心网EPC共享、基带单元共享、时钟共享、传输共享、网络资源共享、网管共享等。

1.2 系统间切换

LTE FDD和TD-LTE的切换在3GPP协议中是支持的。目前，在商用网络上已经实现了LTE FDD与TD-LTE的切换。移动网络切换主要在无线网络侧实现，与2G和3G不同的是，LTE的无线网取消了类似BSC/RNC这样的网络节点，基站直接通过IP传输网与核心网相连。因此在切换过程中，大部分切换工作就在基站之间直接协调完成。在LTE FDD/TDD融合组网时，LTE基站通过ANR技术来自动收集、自动调整邻区关系，并辅以无线信号测量、传输特性估计、无线信道测算等技术，优化切换机制，快速准确地实现切换。

1.3 系统间负荷均衡

LTE FDD和TD-LTE基站首先通过X2接口交互各自系统相邻小区的负荷信息，再通过负荷均衡模块进行统一判断分析，在FDD和TDD相邻小区中选择出最适合的小区作为负荷均衡的小区，实现系统间相邻基站的负荷均衡。

二、混合组网实施

2.1核心网

运营商采用LTE FDD和TD-LTE混合组网的策略时，应采用共用同一套EPC的建设方案。EPC中的核心网设备由移动性管理设备（MME）、服务网关（S-GW）、PDN网关（P-GW）以及用于存储用户签约信息的HSS和用于计费和策略控制的单元（PCRF）等组成。LTE无线网络的e-NodeB包括两种制式：TD-LTE和LTE FDD，两种制式的e-NodeB接入同一套EPC的MME和S-GW网元。

2.2无线网

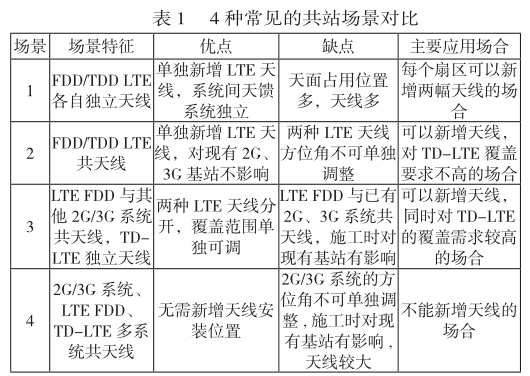

混合组网共站建设常见的几种场景有：1、各自独立天线。建设FDD+TDD LTE网络，与已有基站共站，或新建FDD+TDD基站。天面具备新增每扇区两副LTE天线的条件。在天线选择上，可以选择独立LTE FDD天线和TD-LTE天线。2、FDD/TDD LTE共天线。建设FDD+TDD LTE网络，与已有基站共站，或新建FDD+TDD基站。天面具备新增每扇区一副LTE天线的条件，在天线选择上，选择4端口/6端口双极化定向天线。根据LTE FDD是2T2R还是2T4R，TD-LTE是2T2R还是4T4R，配置不同的端口和馈线。3、LTE FDD与其他2G/3G系统共天线，TD-LTE独立天线。建设FDD+TDD LTE网络，与已有2G/3G基站共站，天面具备新增每扇区一副LTE天线的条件，在天线选择上，LTE FDD选用双极化定向天线，与2G、3G系统共天线；TD-LTE选用双极化定向天线（8端口）。4、2G/3G系统、LTE FDD、TD-LTE 多系统共天线。建设FDD+TDD LTE网络，与已有2G/3G基站共站，天面不具备新增LTE天线的条件，在天线选择上，选用2G/3G/LTE FDD/TD-LTE多频双极化定向天线（6端口/8端口）。

结束语：随着运营商4G LTE网络的大规模建设，TDD和FDD 混合组网方案的日臻完善，FDD-LTE与TD-LTE混合组网可以最大限度地发挥各自网络的固有优势，充分共享网络资源，降低网络建设、运营成本，提升网络运营能力，将更有利于促进4G LTE网络的健康发展。

参考文献

[1] 肖清华，汪丁鼎，徐光斌，丁巍.TD-LTE网络规划设计与优化[M].北京：人民邮电出版社，2013.

[2] 李伟.浅谈无线移动通信LTE TDD与LTE FDD技术简介和比较[J].中国新通信.2014（18）.
