某住宅小区视频监控系统及配套工程设计研究

范文

金凤

摘要：本文介绍了小区视频监控系统的设计背景和设计要点，实现了视频监控系统的点位设计和配套工程设计。通过物业使用体验和业主反馈，此系统架构设计有效地实现了园区视频监控管理功能，具有很高的安全性和可扩展性。

关键词：智能化系统;视频监控;信号采集

中图分类号：TP393 文献标识码：A

文章编号：1009-3044（2019）33-0285-02

1智能化系统项目背景

本系统应用在某住宅小区的智能化管理中，其应用范围包括住宅33个单元（共651户）及园区、负一层地下停车场的智能化系统。项目整体占地面积较大，开发周期较长，弱电管网敷设复杂，前后端距离较长，路径干扰源多，智能化系统的管理要求高，这就对智能化系统的设备选型、系统组建、组团联网方式、信号传输方式等提出了較高的技术要求。

2项目设计要点

园区的智能化建设，其整体设计应根据业主方的使用功能、建设投资及安全防范管理工作的要求，本着安全、可靠、实用、先进的设计理念，按照人防、物防、技防相结合，探测、延迟、反映相协调的原则，以物业的智能化安全管理为目标，采用先进而成熟的技术、可靠而适用的设备搭建系统，来实现对园区内出入车辆及人员的信息显示、记录、控制与管理。

系统应综合运用安全防范技术、电子信息技术、计算机网络技术等，构成先进、可靠、经济、适用的智能化的安全防范管理系统，力争使系统达到以下要求：

★系统的防护级别与被防护对象的风险等级相适应。

★技防、物防、人防相结合，探测、延迟、反映相协调。

★满足系统的纵深性、均衡性、抗易损性要求。

★满足系统的安全性、电磁兼容性要求。

★满足系统的可靠性、维修性与维护保障性要求。

3智能化系统模块设计

小区智能化系统包括可视对讲门禁系统、视频监控系统、停车场管理系统、人行门禁管理系统、周界防范报警系统、电子巡更系统、电梯五方对讲布线、背景音乐系统、无线对讲信号放大系统、LED显示屏及配套工程（机房工程及弱电管网）。

4视频监控系统

视频监控系统是安全防范技术体系中的一个重要组成部分，可以直接观看被监视场所的一切情况，并且把被监视场所的图像全部或部分地记录下来，为日后对某些事件的处理提供了重要依据，也能够在人们无法或不宜直接观察的场合，实时、形象、真实地反映被监视控制对象的画面。

设计要点：依据视频监控场所的光线环境以及对被监视对象图像的识别需要（清晰度），来选择前端的摄像机（低照度、宽动态等指标）及后端录像设备（录像格式）;考虑到传输距离长短、干扰源及设备的特性要求等因素来决定事宜的传输介质与协议。

4.1统架构及点位设置

（1）系统架构

监控系统主要由前端信号采集部分、信号传输部分和终端控制、存储以及显示部分组成。根据委托方要求，为了保证系统与本项目示范区已完成部分保持一致性，故本项目选用模拟视频监控系统。

前端选用数字摄像机，摄像机的信号通过网线传输至最近的智能化箱，通过智能化箱内放置的光电转换设备将信号传回监控中心。由于电梯监控的安装环境特殊，并且受到距离及干扰等多方面的影响，故电梯轿厢摄像机需要配置视频抗干扰器。

监控中心设置硬盘录像机等设备，并与监控中心的监控管理主机（服务器）联网，通过监控中心的管理主机进行统一管理（可在监控中心控制、查阅、实时监看、回放前端任一路监控图像）。显示环节采用液晶监视器，电视墙上共设置12台22寸液晶监视器和1台42寸液晶监视器。后端数字网络化结构，满足了系统的兼容性、操控性、安全性及可扩展（容）性需要。

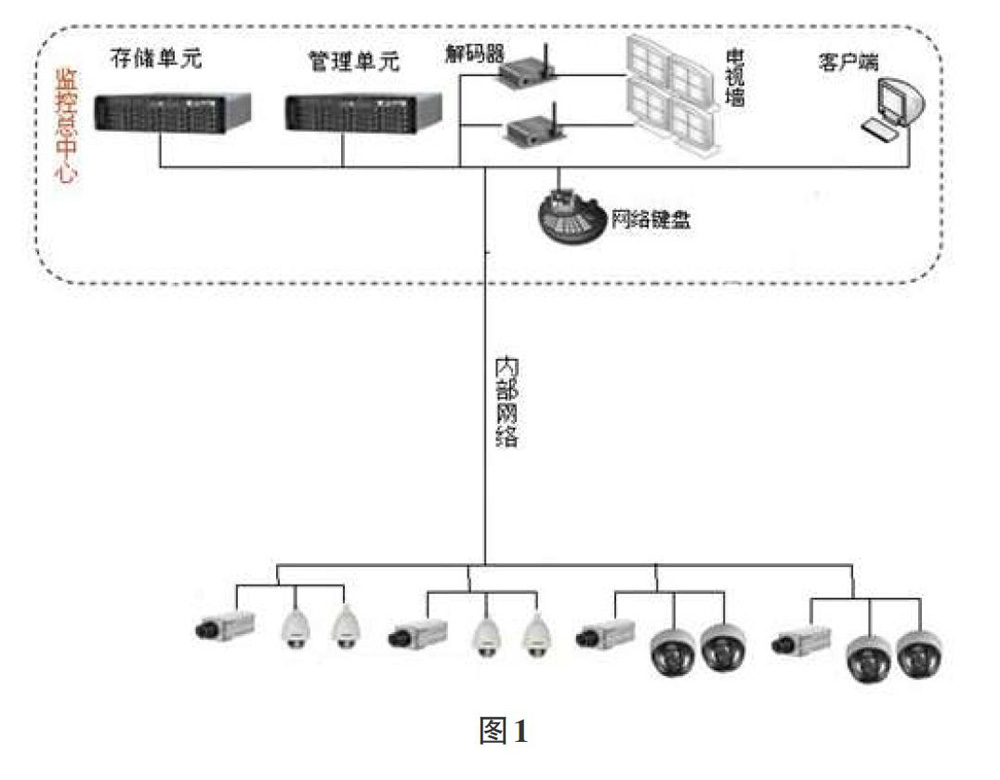

系统结构图如图1所示。

（2）点位设置：

本项目的监控范围包括园区人行出入口、园区主干道、周界、一层及负一层单元大堂、电梯轿厢、停车场出入口及停车场主要车道，点位布置情况如下表（详见园区智能化点位图）：

★信号采集部分

主要包括摄像机、镜头及防护罩、支架等辅助设备。作为整个监控系统的原始信号源，其摄取图像质量的好坏直接关系到整个监控系统的图像质量，因此摄像机和镜头的选择起着不容忽视的作用。有人常把摄像机比喻成人的眼睛，试想，如果人的眼睛得了眼中的疾病或是坏了，必然要影响这个人看清东西，可见摄像机在整个系统成像过程中的重要性。但是并不是说一款成像质量好的摄像机就一定适合您，摄像机的选择要有针对性，要因地制宜，要根据其安装的环境、距离、光线、用户要求等选择合适的摄像机。

★中间传输部分

针对本项目的监控特点，所有摄像机通过网线将信号传输至就近的信号转换箱（视频集中箱），通过放置在箱内的光电转换设备转换成光信号，再通过光纤将信号传回监控中心。

★后端存储、显示部分

后端存储、控制部分建采用海康视频管理系统，系统支持设置多个分控中心。所有图像实时录像，录像资料保存30天以上。本案中在总监控中心设置一套12台22寸液晶监视器和1台42寸监视器组成的电视墙，电视墙可以实现任意画面的浏览、轮巡等功能。

4.2系统功能

★实时监看功能

对停车场、园区、电梯轿厢的监控图像实时监看。

★实时录像功能

对前端所有图像进行实时录像，可对任意一路图像进行回放，系统图像保存时间大于30天，采用自动覆盖模式。

★显示画面的自动/手动切换功能

监控画面可成组自动切换显示，也可手动切换显示。

5智能系统配套工程

5.1弱电管网

后续几期将本期的监控中心统一管理，故应注意本项目做管网预埋时充分考虑到后续几期的管网接入及预留。一期尽可能共用电信的地上管网及地下桥架，如电信管网不能到达处，由智能化自行敷设。

5.2机房工程

（1）UPS电源

在市电中断的情况下，能利用自身所带的蓄电池通过逆变电路将直流电转换为220V交流电给计算机及网络系统供电，保证计算机及网络系统能正常运转。

在监控中心安装1台15KVA的UPS电源，对监控中心设备及一期和二期部分前端设备进行供电，保证停电后系统待机不少于90分钟。

（2）机房装修

机房环境应尽量保持室内无尘土、通风良好、室内照明不低于150Lux，应符合消防规范、配置有关的消防系统。

★防雷

应按照建筑智能化工程质量验收规范的有关弱电系统接地与防雷要求，对信号与供电采取必要的防雷保护措施，并做好防雷接地、工作接地、保护接地、屏蔽与防静电等综合接地。

★等电位处理及屏蔽

将工作地（交、直流工作地）、设备保护地、防雷保护地连接在一起，构成一个均压等电位体，其目的是消除各地网之间的电位差，保证设备不因雷电的反击而损坏。

5.3系统供配电

本案中各系统的供电方式可分为两种：

（1）防范级别较高或断电时会在管理上造成很大程度上不便的系统，则由监控中心的UPS集中供电;

（2）集中供电困难较大或者断电时不会给业主生活及物业管理带来很大不便的系统，则设备就近取电。

6结论

通过对系统在园区监测场景中的运行结果反馈，此系统具有较高的智能化和稳定性，符合我国智能监控行业标准，具有很高的推广价值和可扩展性。
