垂直翻转吊装工具的研发设计研究

范文

孙阿明

摘要：本文研发设计了一种结构简单、能够有效提高生产效率的垂直翻转吊装工具，用于减速机等重量较大的设备，在安装过程中，实现平顺翻转，以达到指定的安装位置。该装置由减速器、吊绳、连接杆、翻转轴承、固定螺钉和吊耳连接孔组成。在工作人员的操作中，人工操作吊绳收放，从而达到顺利翻转的目的，避免了因为翻转造成吊绳脱扣而引起的被吊装设备坠落，从而导致设备损毁和操作人员伤亡，吊绳不会磕伤被吊装的设备和其他设置，对于工作人员和设备都是安全的。

关键词：垂直翻转;吊装;工具

中图分类号：TM561文献标识码：A文章编号：1003-5168（2019）16-0049-02

Abstract： This paper developed and designed a kind of vertical turnover hoisting tool with simple structure， which could effectively improve the production efficiency. It is used for heavy equipment such as speed reducer. During the installation process， it can realize smooth turnover to reach the designated installation position. The device consists of a speed reducer， a hanging rope， a connecting rod， an overturning bearing， a fixing screw and a lifting lug connecting hole.In the operation of the staff， the hoisting rope is manually operated to retract and retract， thus achieving the purpose of smooth turnover， avoiding equipment damage and operator casualties caused by falling of the hoisted equipment caused by tripping of the hoisting rope due to turnover， meanwhile， the hoisting rope does not knock the hoisted equipment and other settings， and is safe for staff and equipment.

Keywords： flip vertical;hoisting;tools

减速机是用于降低转速提升扭矩的设备，是动力系统的重要组成部分，在整个动力装置中占有重要地位。在某些工作环境中，特别是在安装位置空间狭小和管线复杂的工况中（如舰艇、海上平台和特殊设备等），对于吊装和安装极其困难。在传统的吊装安装中，往往采用钢丝绳吊装配以人工手动翻转等方式，这种方式的钢丝绳不稳定，极易磕伤周边其他设备，造成不必要的损失，在人工手动翻转时，容易造成人员挤压等伤害[1-4]。

1 技术内容

本文研发设计了一种结构简单、能够有效提高生产效率的垂直翻转吊装工具，用于减速机等重量较大的设备的吊装。在吊装过程中，能实现平顺翻转，以达到指定的安装位置。技术方案为：垂直翻转吊装工具，由减速器、吊绳、连接杆、翻转轴承、固定螺钉和吊耳连接孔组成;减速器由吊绳起吊，连接杆与减速器之间通过螺钉固定连接，翻转轴承安装在连接杆的顶部、高于减速器的水平最高点，吊耳连接孔设置于连接杆上，与翻转轴承的内圈相互重叠，与吊绳配合使用。

操作人员通過收放吊绳，使减速机在垂直方向发生翻转，转动轴旋转，翻转轴承动作，虽然被吊装的设备实现了翻转，但吊绳吊点没有发生变化，不会导致吊绳脱落。由于翻转轴承和转动轴均位于被吊装的设备水平顶点上方，因此，采用本垂直翻转吊装工具可以实现90°翻转，且不会磕伤被吊装设备本身[5-7]。

2 设计结构

本文研发设计的垂直翻转吊装工具由减速器1、吊绳2、连接杆3、翻转轴承4、固定螺钉5和吊耳连接孔6组成，如图1所示。减速器由吊绳起吊，连接杆与减速器之间通过固定螺钉固定连接，翻转轴承安装在连接杆的顶部、高于减速器的水平最高点，吊耳连接孔设置于连接杆上，与翻转轴承的内圈相互重叠，与吊绳相配合使用。吊绳和连接杆相互配合，使吊装时，减速机晃动的角度能够得到有效控制。翻转轴承的作用可以使减速机翻转方便，避免了传统吊装中只使用钢丝绳吊装，人工翻转中受力不平衡造成的各种意外伤害，还有利于调整减速机放置的角度。固定螺钉和吊耳连接孔起到将连接杆固定在减速电机上的作用。

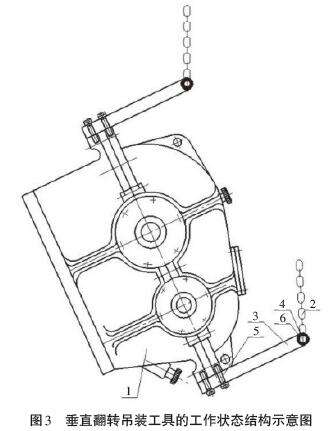

图2为垂直翻转吊装工具的安装状态结构示意图，其为正常吊装减速机时的情况，这种设计结构使吊装时减速机的平稳性增强。图3为垂直翻转吊装工具的工作状态结构示意图，其为减速机吊装时需翻转的工作状态，从图中可以看出，由于有转动轴和连接杆的作用，减速机翻转起来也很方便。

3 技术优点

本文研发设计的垂直翻转吊装工具可以在近似于水平的位置将被吊装设备以任意角度进行旋转，从而使被吊装的设备在复杂空间通道中顺利通过。该工具具有结构简单、使用方便、传动精度高、安装方便、安全可靠和易于维护的特点，既提高了生产效率，又使减速机的使用寿命有效延长，大批量的投入市场必将产生积极的社会效益和显著的经济效益。

参考文献：

[1]胡伟.石油化工设备吊装技术对比与分析[J].当代化工，2016（2）：342-344.

[2]王健.浅析设备吊装受力计算[J].天津化工，2014（3）：44-46.

[3]刘鸿文.材料力学[M].北京：高等教育出版社，2010.

[4]濮良贵，陈国定，吴立言，等.机械设计[M].北京：高等教育出版社，2012.

[5]闫康平.工程材料[M].北京：化学工业出版社，2010.

[6]邓文英，郭晓鹏.机械加工工艺[M].北京：高等教育出版社，2008.

[7]傅水根.机械制造工艺基础[M].北京：清华大学出版社，2010.
