矿区铁路车站联锁系统故障远程诊断与维修平台

范文

马博

摘要：车站计算机联锁系统是负责行车进路建立铁路行车核心控制设备，负责站内道岔、信号机、轨道电路之间联锁逻辑控制。本文通过对联锁系统的研究，利用光线通信技术实现了车站联锁系统的远程集中故障诊断和维修。

关键词：矿区;铁路车站;MCIS;光技术;远程诊断;维修

DOI：10.16640/j.cnki.37-1222/t.2019.16.144

1 平台研究与设计

铁运公司车站联锁系统从三站独立操作，闭塞办理联系到计算机联锁系统的一站集中控制已经走过了十多年，联锁系统设备的维护维修仍然是分站处理，作者通过对车站联锁设备维修系统的研究，采用光纤通信手段实现了各站维修系统的远程诊断和维修。

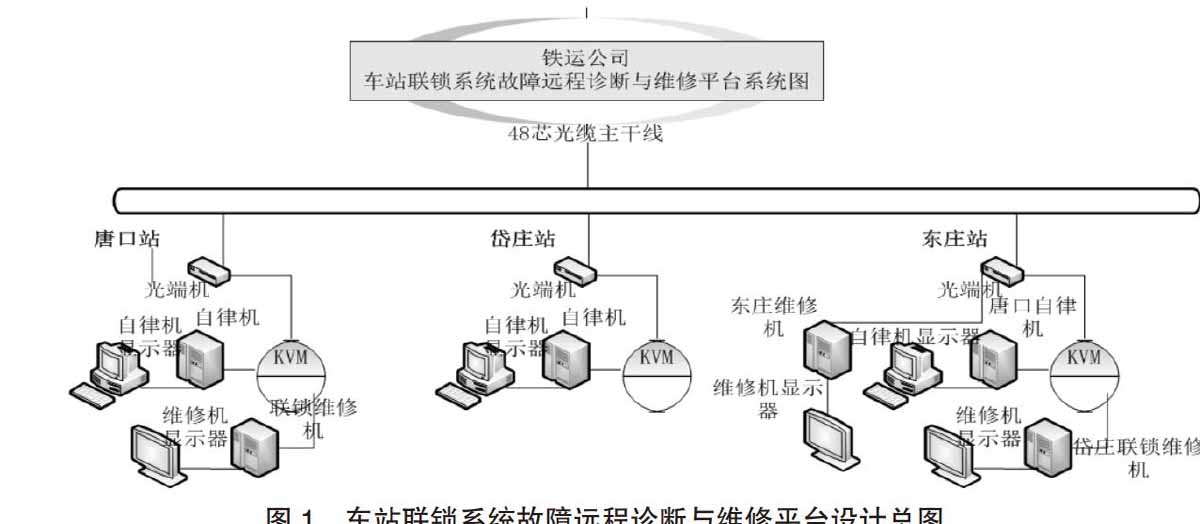

以光纤技术为平台，利用VGA/HDMI/KVM切换器、光交换机等先进设备相互配合，将岱庄站的MCIS联锁系统的维修机、唐口站的联锁系统维修机，自律机等设备传输到东庄站信号机械室的维修机终端。实现岱庄站、唐口站两站的联锁系统设备的日常监测、故障诊断及维修工作在东庄站信号机械室进行，使得三站联锁设备连成一条系统线，达到设备运行稳定畅通、进一步提高故障处理、维护维修的工作效率、降低维护成本的目的。

2 系统的实施

2.1 唐口站

（1）方案：设置工控机两台、自律机、唐口站维修机程序对旧的联锁自律机进行改造，安装KVM切换器、VGA延长器、鼠标键盘等设备，利用原有的机柜进行安装。

（2）实施：①在总机柜上，按照机柜上机标准安装两台工控机，同时进行去向编号并安装;②安装光端机、KVM切换器、VGA延长器、鼠标键盘，在机柜合适地方进行固定标记;③利用光端机的VGA端口接KVM切换器一分二的口一口接本地、一口使用光口到48新光缆传回东庄站信号机械室。

2.2 岱庄站

（1）方案：设置工控机一台、岱庄站维修机程序对旧的联锁维修机进行改造，安装KVM切换器、VGA延长器、鼠标键盘等设备，利用原有的机柜进行安装。

（2）实施：①在总机柜上，按照機柜上机标准安装两台工控机，同时进行去向编号并安装;②安装光端机、KVM切换器、VGA延长器、鼠标键盘，在机柜合适地方进行固定标记;③利用光端机的VGA端口接KVM切换器一分二的口一口接本地、一口使用光口到48新光缆传回东庄站信号机械室。

2.3 东庄站

（1）方案：设置工控机一台、东庄站维修机程序对旧的联锁维修机进行改造，安装KVM切换器、VGA延长器、鼠标键盘等设备，利用原有的机柜进行安装。

（2）实施：①在总机柜上，按照机柜上机标准安装两台工控机，同时进行去向编号并安装;②安装光端机、KVM切换器、VGA延长器、鼠标键盘，在机柜合适地方进行固定标记;③利用光端机的VGA端口接KVM切换器一分二的口一口接本地、一口接岱庄站的显示设备。

3 平台总体调试

（1）整理规范线路，到达室内布线整齐，横平竖直，机架内整齐无毛边。（2）新安装的KVM/VGA等设备做好标记及走向。（3）本地维修机及远端机故障诊断及维修功能都可实现操作完整良好。

4 经济和社会效益

（1）提高了作业人员的工作效率、减少了作业量及日常紧急抢修设备的用车费等。

（2）此项目的实施运行减少了维修人员的劳动强度，实现了远程诊断与维修，减少了人力资源的投入。

（3）三站的联锁系统设备更加稳定，维修机及自律机的远程操控使得维护维修更加方便快捷，可推广到灯塔控制及通信电话、监控系统等领域。

5 结束语

本项目的实施使得山东淄矿铁路运输有限公司东庄站、岱庄站及唐口站三站的计算机联锁系统设备的维修机及自律机全部集中到了东庄站信号机械室，实现了联锁系统设备故障的远程诊断及维修处理功能，为公司安全生产提供了良好的保证，具有很好的经济效益及社会效益。
