《基于BIM技术施工质量大数据应用研究分析》-工学论文，工程论文-论文范文参考-科学狗论文网

标题

基于BIM技术施工质量大数据应用研究分析

范文

刘扬　王涛　赵广博

摘要：近几年来，工程质量问题逐渐成为各个建设参与方关注的重点。由于建筑工程本身的特性，不能像工厂生产标准化产品一样做到完全的标准化和批量化。本文结合工程实际，对BIM技术施工质量大数据应用进行了研究分析。

Abstract： In recent years， engineering quality issues have gradually become the focus of attention of various construction participants. Due to the characteristics of the construction project itself， it cannot be fully standardized and batched like the factory produces standardized products. In this paper， the application of BIM technology construction quality big data is studied and analyzed in combination with the actual situation of the project.

關键词：BIM技术;施工质量;大数据

Key words： BIM technology;construction quality;big data

中图分类号：TU17? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 文献标识码：A? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 文章编号：1006-4311（2020）14-0245-02

1? 项目概况

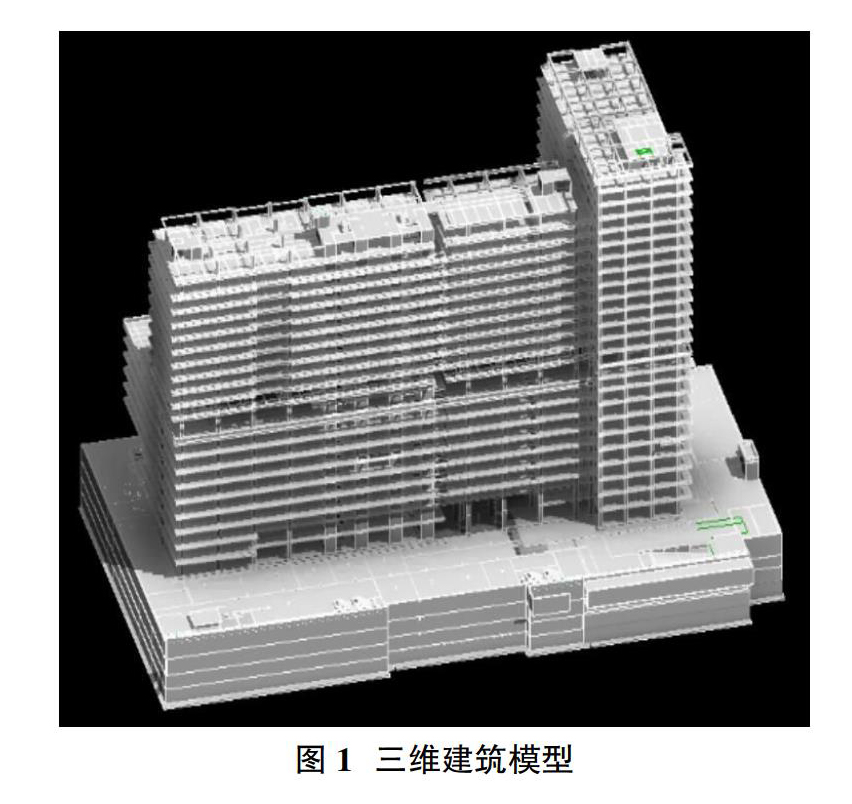

某市某港口工程需建设26号码头堆场，该堆场中综合办公楼项目为这个堆场的重点控制项目，该综合楼部分由该市某城建集团承揽修建。综合楼结构形式是剪力墙结构，结构的抗震等级为二级，抗震设防烈度为七度。综合楼的总建筑面积为1.2万平方米共二十二层，综合楼的总工期为四百八十天，合同的质量目标为合格。建筑效果图如图1所示。

2? BIM在工程质量控制的应用流程

2.1 建立BIM施工质量控制小组

为了更好的完成本工程项目，在工程施工之前工程项目部成立了BIM施工质量控制小组。BIM施工质量控制小组通过建立BIM施工模型，将工程中的施工组织设计中的工艺模拟和工期计划以及建筑工程量均融入到BIM建筑平台之中。通过BIM施工质量平台，参建各方均能够做到信息共享，信息跟踪和分部分项工作质量的检查。

2.2 利用软件建立BIM施工质量管理模型

BIM施工质量控制小组主要是通过Renit软件建立三维模拟（见图1所示），在设计阶段进行各方的图纸会审，三维动态图能够清晰的展示出建筑设计中存在的问题，施工单位也可以提出自己的见解，有利于在设计阶段及时发现问题，减少施工过程中的设计变更。

3? BIM在工程质量控制的应用分析

3.1 BIM技术在建筑施工技术交底中的应用

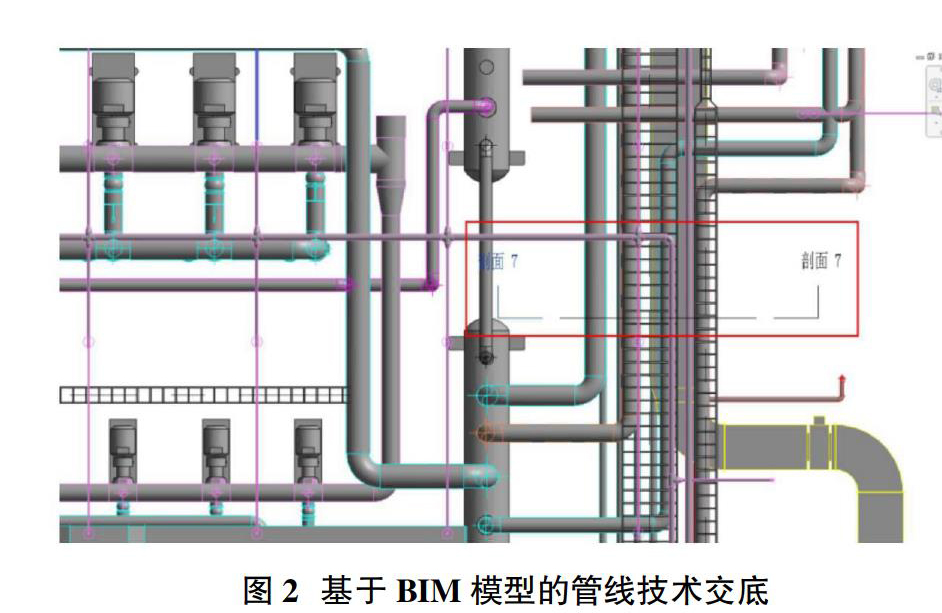

BIM技术的可视化在本工程中体现的尤为突出，在施工阶段很多分部分项工程的施工工艺均可通过BIM施工管理软件进行设计，工人能够通过施工管理软件中的动画，看懂施工交底的技术要求，有利于进行施工交底工作，保证工程的施工质量。该工程项目为综合办公楼项目，办公楼中的管道较多，如何避免施工过程中的管道发生碰撞是设计交底中需要解决的关键问题。BIM施工质量控制小组建立管理控制模型（如图2所示），将建筑物建成后的管道和结构、建筑工程进行模拟，防止了管道与管道之间、管道与结构之间的碰撞，达到了控制工程质量的目的。

3.2 BIM技术在建筑施工质量检测中的应用

①材料入库时将材料的信息登录到BIM材料管理系统中，便于对材料后期质量进行追溯。②工程项目的质量检查人员将检查结果录入BIM质量管理系统中，可以实现检查结果的实时共享，工程项目相关人员可以工程项目的主要工序和重点的分部分项工程进行追溯。③工程质量的报检也可以通过BIM系统进行，施工方将申报意向递交给监理单位，监理单位通过手机或平板电脑查看报检数据，进行确认，实现工程的报检，大大缩短的报检手续。

4? BIM在该工程中使用取得的成果

4.1 实现了施工协调管理

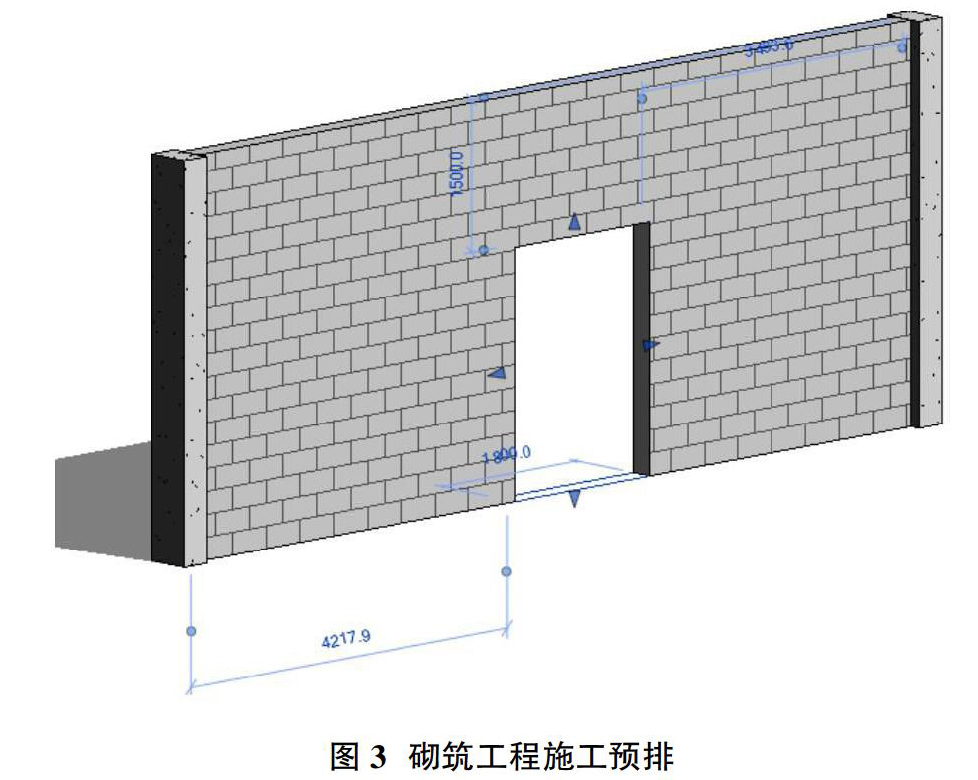

BIM技术实现了总承包方和分包的协调管理，例如砌筑工程中砌块的预排可以通过BIM技术来完成，施工总承包单位将预排图发给分包商，并与分包商讨论预排图的技术重点，达到控制施工质量的目的，确保工程的质量。

4.2 实现施工质量综合协调管理

BIM技术应用与施工协调会上，可以将施工之前可能遇到的问题展现出来，如图4所示，BIM5D模拟实现动画漫游，管理人员在动画漫游中发现某根梁的标高过低，导致施工后建筑该部分人员无法通过。

4.3 专项施工方案优化管理

本工程为办公楼项目，入口出为螺旋坡道，而且坡面为双曲面，施工过程中坡道部分的脚手架为超过脚手架需要设置专项施工组织方案。传统的施工方案无法实现曲线的模拟，在BIM模架体系中可以实现脚手架的专项施工方案的模拟，坡道的脚手架尺寸就会正确无误（见图5）。

5? BIM在该工程使用的不足之处

5.1 对信息化建设的认识和信息化意识有待加强

企业对于BIM的认知尚处于初期阶段，认为BIM主要是用来进行设计的，对于BIM应用于施工的重要程度认识不足，有待加强。因此企业需要通过沟通交流不断的提高意识。

5.2 对信息化建设的资金投入不足

BIM技术需要资金投入，很多中小型企业不具备雄厚的资金，使企业在信息化建设中处于被动地位。因此企业在提高硬件的同时应该主要企业软实力的提高，提高信息化程度，将资金运用到企业信息化建设中去。

5.3 专业技术人员数量不足、质量不高

专业人才的匮乏也体现了企业的软实力不足，人才的培养要求建立相应的培养制度和培养体系，有激励制度使人才能够具有安全。但是目前很多中小型企业缺乏对专业技术人才的培养的保护，造成人才的流失。

5.4 政府和行业主管部门的政策支持缺失

BIM技术的应用需要政府政策的支持，BIM技术目前在我国还没有相关的技术标准，这不利于BIM技术的推广。因此，政策方面应该对该技术的应用予以支持，例如，在招投标过程中如果企业有BIM技术的施工管理措施予以加分的支持。

参考文献：

[1]师征.基于BIM的工程项目管理流程与组织设计研究[D].西安：西安建筑科大学，2015，5.

[2]李亚东，郎灏川，吴天华.基于BIM实施的工程质量管理[J].施工技术，2017，42（15）.

[3]应宇垦.探讨BIM应用对工程项目组织流程的影响[J].土木建筑工程信息技术，2016，03.

[4]肖梦琪，莫世聪，等.基于BIM的清单式施工质量控制方法[J].项目管理技术，2014，12（7）.
