水晶头带来的困惑

范文

牛金龙

摘要：水晶头在网络中的地位并不起眼，但尤其引起的故障并不在少数，而且有些故障能给故障排除带来很大干扰和困惑，该文主要介绍一个因水晶头故障引发的维修案例。

关键词：水晶头；故障；维修

中图分类号：TP393 文献标识码：A 文章编号：1009-3044（2017）14-0037-01

1概述

水晶头在整个网络维护中的地位并不起眼，但由此引起的网络故障并不在少数，由于水晶头自身质量、压线制作等原因导致故障并且难以判断。本文介绍一下由于水晶头虚接引发的维护思考。

2故障案例

单位布设办公室网络，20多个点，做完后使用测线器测设正常。电脑接入后，有4台显示无网络。原以为是网线或水晶头有问题，但用测线器测试显示灯正常，插到计算机上显示不通，计算机原来都上过网，网卡坏的可能性不大。水晶头与网卡接触不良吗？重新制作水晶头，在压线时压轻一些，没有压到底。再插上电脑，好了。感觉很奇怪，以前压线到底都没问题。是水晶头的问题还是网线钳的问题？但交换机一端的水晶头都是好的！检查几台连不上的计算机，发现都是联想的几台同款机型。

3案例分析

从本例看，就是因为接触不良引起的故障。是什么原因引起的接触不良的呢？这就要从RJ45接口连接方式分析。

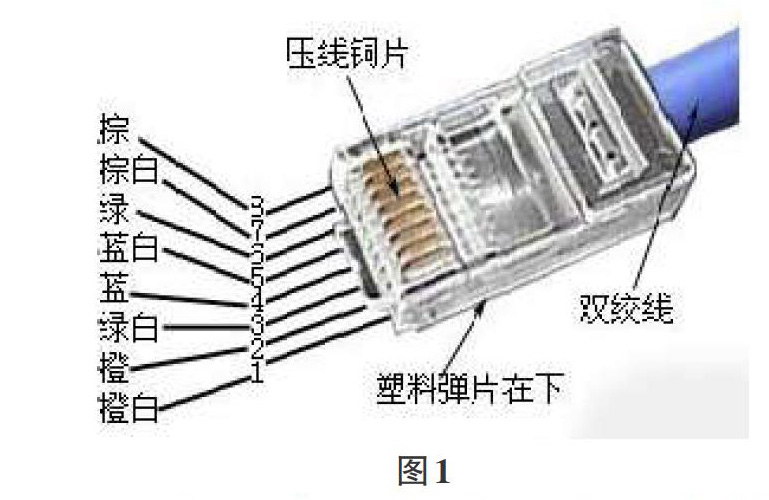

RJ45接口接触点共有两处，也是经常会出现虚接短接的两处。

压线铜片内端在压制后与网线连接。在水晶头压制时，铜脚刺破网线芯线包皮与芯线相连。当芯线插入不到底、水晶头铜脚质量不好或压制太轻时，会出现虚接短接，造成网络连接问题。

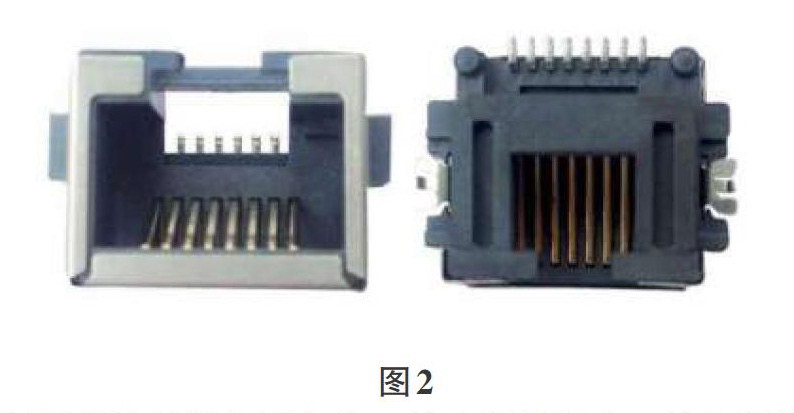

压线铜片外端与网卡接口镀金铜针相连。镀金铜针有一定的角度和韧性，在水晶头插人后，靠镀金铜针自身的金属弹性与压线铜片接触，接触质量与其接触面受氧化情况、接触力度均有关系。接触面氧化、镀金铜针因变形或质量差造成接触力度小均可能出现虚接短接，造成网络连接问题。

4经验总结

小小水晶头，接触点共有16个，任何一处有问题都可能造成网絡故障。本文中所讲案例，在测试正常的情况下出现故障，就是由于联想计算机网卡镀金铜针倾斜度小，与压线铜片接触不好，这在实际工作中可能还会遇到。

在水晶头制作联网过程中，除了使用测线器进行测试外，我们还应该做好三查：一查水晶头质量，水晶头要采购安普等放心品牌，在使用时要检查压线铜片是否光亮，有无氧化锈蚀。二查网线压制是否过松过紧，过松会出现压制不实造成接触不良，过紧会出现压线铜片与网卡接口镀金铜针接触不良。笔者平时的经验，使用指甲触摸，一般以压线铜片下陷刚出现凹槽为准。三查网线芯线是否到底，8根芯线要按顺序全部顶住水晶头底端，并被压线铜片压死。
