基于Revit的工作集与设计选项的应用型研究

范文

高倩倩韦芳陈超李佳欣

摘要：Revit是具有代表性的一款三维软件，但在进行大体量工程项目翻模或设计过程中经常会出现软件运行缓慢和图元构件难以控制的问题，极大地影响了工作效率。本文将通过介绍Revit“工作集”和“设计选项”的功能作用，分析说明如何将这两个功能模块配合应用从而解决Revit运行缓慢和图元构件难以控制的问题。

关键词：Revit;工作集;设计选项

中图分类号：TP311? ? ? 文献标识码：A

文章编号：1009-3044（2020）30-0206-02

1 引言

Revit在智慧建筑中扮演着越来越重要的角色，建设图形的翻模，原始图形的深化设计都可依附于Revit来完成。但现在的建筑工程规模越來越大，各专业设计也越来越复杂，这些大体量工程在Revit建模过程中会随着图元构件的增加而带来视口混乱，专业图层难以控制以及软件运行缓慢的问题出现。这些问题如若不解决，便会大大影响Revit的工作思路和效率，在团队Revit协同项目工作中还要影响成员之间的模型准确性交流。软件中工作集与设计选项虽然是主要服务于协同管理下的团队工作，但根据其特有的模型及图层的管理控制能力，将两者搭配使用后在不论是团队还是个人工作中都可以进行较好的管理协调。

2 Revit工作集和设计选项基本概念

2.1 Revit工作集概念

Revit工作集（Workset）是协同管理优化工作的有效方法，不论是在团体工作还是个人工作中都能发挥强大的优势。

⑴ 工作集文件的共享性。只要在主模型的计算机上设置本文件共享并且在Revit软件中开通协同模块下的活动工作集，其他在共享权限范围内的计算机用户即可便捷地接收共享工作集文件。

⑵ 工作集视图的可见性。在设计或翻模时可以将不需要的工作集任务栏关闭则能大大降低计算机运行压力，对于特殊构件的修改也能清晰明了，从对应的工作集中单独操作。通过工作集来控制视图可见性与Revit自带的“可见性/图形”功能不同之处就在于前者关闭部分模型的同时软件也将此部分模型所占的运行空间关闭，而后者只是隐藏了视图。

2.2 Revit设计选项的概念

Revit设计选项是AutoDesk公司为解决重点设计问题而开发的独立区域，主要功能视为同一部位的不同的设计方案建立空间。本课题就充分利用了“设计选项”能够人为的划分出无数个自己想要的独立空间的特点，从而将每个专业模型放在一个空间中，不仅方便绘图而且便于模型管理。

⑴ 独立空间性。在模型绘制的过程中通过对各个专业进行分类，且在Revit设计选项中为各专业模型建立独立空间，互不干扰，互相不能选中。

⑵ 协同共享性。Revit设计选项不仅可以让在共享权限范围内的用户查看主模型，而且可以使其他用户在共享主模型中创建的图元构件作为次选项保存在共享主模型文件中。

3 Revit使用的普遍技术难点

3.1 Revit运行缓慢

⑴ Revit软件对硬件的要求高。Revit的运行需要较大的内存空间来支持，而对于一些硬件配置较差，运行空间较低的计算机而言，就不能很好地支撑软件流畅运行。

⑵ 实际工程项目体量大。目前需要用到Revit进行三维建模或协同管理的项目一般都是大体量工程，建筑加上装饰材料部分整个项目的工程量是非常大的，因此必然会导致Revit软件随着模型工程量完成的越多运行的就越缓慢的现象发生，从而影响整个建模的完成质量和时间把控。

3.2 图元构件难以调控

⑴ 图层管理混乱。大体量工程项目在Revit中需要构建的模型图元种类很多且数量大，软件自带的模型图层管理混乱，因此对具体图元构件进行定点捕捉或分析修改时寻找起来会有很大难度。

⑵ 涉及的专业项目多。一个完整的工程项目中土建装饰及水电气部分的图纸都十分复杂，各类管道和结构构件绘制起来必定极其烦琐，视图也很难操控，定点不易捕捉，即便是通过“视图可见性”也很难控制，也增加了寻找特殊碰撞点位的难度

4 技术难点解决方法

本课题以常熟江南大厦项目为例开展研究分析，本项目位于常熟市沙家浜路以北，张家港河以东，琴湖路以西。分A/B区，建筑总面积为63357.6平方米。建筑层数为地上24层，地下2层，建筑主体高度为97.2米，建筑结构形式为框架核心筒+框架结构，抗震设防烈度为6度。

4.1 提高Revit运行效率

工作集是Revit中唯一具有对运行中的模型起到存储性管理作用的功能，因此利用工作集对每个模型管理任务能进行“内存性关启”的特性，能够在一定程度上解决Revit软件运行缓慢的问题。

（1）创建江南大厦Revit工作集

① Revit工作集的开通应先设置模型文本为“共享文件”，然后在Revit软件中协同模块下创建工作集。并根据工程专业要求创建任务栏，最后设置为活动工作集。

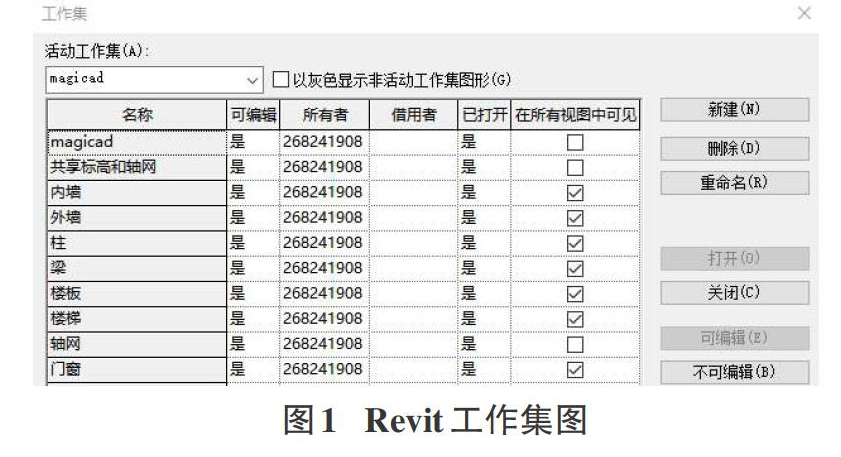

以创建的常熟江南大厦Revit土建项目为例。在翻模初始阶段设置工作集，并按本工程设计的需求在工作集中设置内墙、外墙、柱、梁、楼板、楼梯、轴网、门窗、这几项任务栏。具体见图1。

（2）具体使用方法

① 对应任务栏绘制模型。保证在绘制某一类专业模型时只打开对应的一个工作集任务栏，从而使其他不需要的模型在软件中不运行。在开始绘制模型图元时要根据此时绘制的图元信息选择对应的工作集任务栏。例如：绘制外墙时，工作集中任务栏应切换至“外墙”，其他任务栏全部关闭。绘制外墙门时，工作集中任务栏应切换至“门”，其他任务栏全部关闭。这样便能保证每个专业模型都在他对应的工作集任务栏中。

② 及时关闭工作集任务栏。由于项目工程量大，因此当模型绘制到一定程度时，软件视口内的图元构件就会越来越多，复杂多样，从而影响到当前模型绘制的效率，并且若使用的笔记本电脑运行空间低，Revit软件也会出现卡顿、黑屏、闪退的现象，因而此时就应该发挥工作集的存储性控制的作用，将工作集中暂时用不到的任务栏关闭，则能减少Revit所占据的运行空间，提高计算机运行速度，保证Revit软件使用流畅，同时保持软件视口内图元构件清晰明了。

4.2 提高图元构件调控效率

针对大体量工程图元构件难以调控的问题，通过借用“Revit设计选项”在绘制模型时能够提供单独空间的特殊属性来解决这一问题。

（1）创建江南大厦Revit设计选项

① Revit设计选项的创建需在Revit软件中查看管理选项卡下的设计选项模块并新建設计选项任务栏，然后根据工程专业需要添加不同主选项。

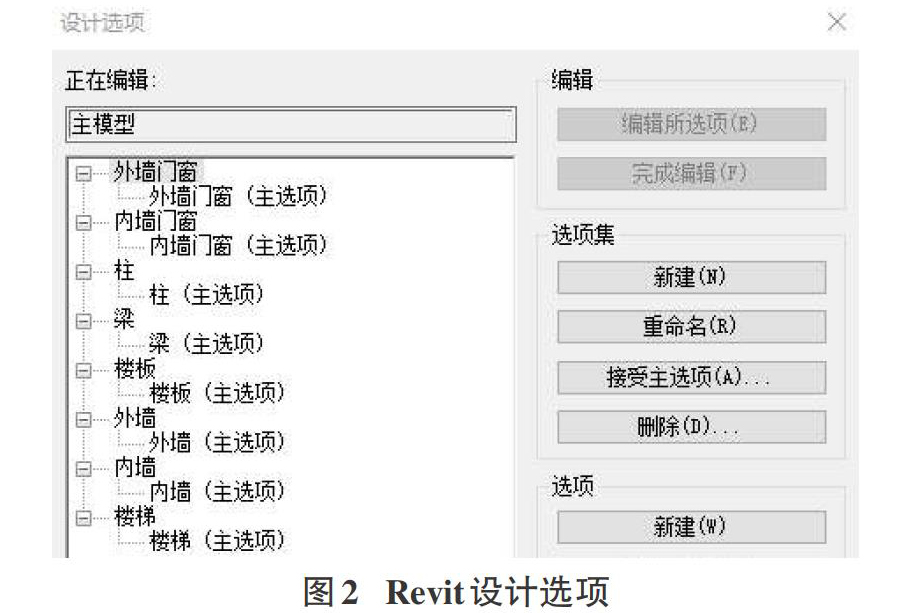

② 在设计选项中创建外墙，外墙门窗、内墙、内墙门窗、梁、柱、楼板、楼梯，构件这几项任务栏，并在选项集下添加相应主选项。具体见图2。

（2）具体使用方法

① 对应任务栏绘制模型。在开始绘制模型图元时要根据此时绘制的图元信息选择对应的工设计选项集下的主选项。例如：绘制外墙时设计选项集中应切换至外墙选项集下的主选项层“外墙”。绘制外墙门时，设计选项集中应切换至外墙选项集下的主模型层“门”。

② 各专业创建设计主选项。由于Revit设计选项分为主模型、主选项、次选项，主模型是能够将所有专业主选项中的模型集中在一个视口中展现，主选项是展现一个专业的完整模型、次选项是展示主选项中的部分模型且不能和主选项在主模型中同时展现。因此利用Revit设计选项解决图元构建调控的问题时，无须建立次选项，各专业模型应该在对应的主选项中绘制，最终在主模型全部呈现。

4.3设计选项与工作集的精准模型管理

在模型绘制过程中会多次进行相同构件在不同楼层之间的复制，或者进行三维碰撞后需对具体图元构件进行查找分析时。即将对应的工作集打开，其他工作集任务栏关闭，此时软件视口中只会出现需要的专业模型。同时将设计选项切换至对应的任务栏，此时便能十分快速便捷地找到需要的图元构件或定位点。

5结语

软件是建筑信息化的主要工具，是实现建筑信息化前提。本课题选择的Revit建模软件相比于其他三维建模软件发展较成熟，内容模块也较丰富，并且也是目前工程项目进行三维建模地首选。因此本课题进行了对操作Revit时经常出现的运行缓慢和图元构件难以调控的问题研究，并通过实际案例展示出“工作集”和“设计选项”对这两个问题的相应解决方法。希望能对广大Revit用户给予帮助，提高工作效率。

参考文献：

[1] Marcus kim，Lance Kirby，FddyKrygiel.Working in a Team[J].Mastering AUtodesk Revit 2017 for Architecture，2017（5）：165-200.

[2] 张欣欣.城市地下管线三维自动化建模技术研究[J].科技创新导报，2018，15（18）：91-92.

[3] 毛雪林.BIM技术在建筑结构协同设计的应用研究[D].成都：成都理工大学，2018.
