移动通信分布式皮基站设计方案

范文

陆峻宇

摘要：随着社会的发展科技的进步，通信网络也由2G发展到4G，且正在向5G发展，就目前而言，4G网络应用为当前主流，移动支付，网络购物、视频聊天、手机游戏、网络直播、各种自媒体软件及4G通信设备伴随着人们的生。现在大多数城市区域都实现无缝覆盖，但是在建筑密集区和大型建筑室内覆盖还存在问题，为解决移动通信的深度覆盖、流量热点的吸收、减少用户投诉等问题，本文以移动通信分布式皮基站设计为题，针对建筑结构，设计相应方案，以解决其室内，电梯及地下停车场的信号覆盖，增强用户体验。

关键词：分布式皮基站;网络覆盖;室内覆盖;数据流

深度覆盖是网络建设的主要难点：一是弱覆盖区域多属于建设难点，站址选取难度大，不易协调。而铁塔的公司成立，使得运营商整体配套投资大幅减少，存在大量配套投资缺口亟需无机房或者是减少配套要求的覆盖解决方案，以缓解配套投资的压力;二是居民小区中的室分系统只能覆盖电梯、停车场和走廊，难以无法有效覆蓋室内，而室外蜂窝宏基站室外照射也无法满足覆盖需求，需要一些更具有隐蔽性，创新性的方案解决覆盖，而分布式皮基站就是目前良好的解决方案。

1 分布式皮基站的特点与典型应用场景

1.1 分布式皮基站特点

分布式皮基站是一种在室内进行光纤或超五类线布线的新型信源系统，采BBU+集线器+PRRU结构，将BBU的基带信号通过光纤/超五类线传输，在拉远末端转换为射频信号进行覆盖。具有架构简单、部署灵活、多制式深度覆盖的特点，其设备体积小、重量轻、功耗低、接口安全、美观大方，可解决物业协调难度大及对美观的要求高的难题，可快速安装解决室内网络覆盖问题。

1.2 分布式皮基站应用场景

分布式皮基站主要应用于大型公共场馆（如体育馆、会展中心），交通枢纽（火车站、汽车站、机场、高铁站、地铁站）、办公楼宇（星级酒店、写字楼、医院、学校、政府楼宇）、商业区（购物中心广场、大型超市）电影院、KTV、酒吧。以上场景均有覆盖面积大，人流密集、用户集中迸发量、用户体验需求突出，另外物业协调难度大，对外观和隐蔽性要求高的特点。

2 分布式皮基站设计方案

2.1 方案-瓮安地税大楼

2.1.1 楼宇情况覆盖范围

地理位置：位于贵州省黔南州瓮安县雍阳镇文峰中路，建筑总面积约800平方米;单层长约30米，宽为25米。

地理坐标经纬度：E：107.472461 N：27.059561

楼层结构：共6层，包含地下室车库内有一部电梯，无强弱电井。

楼宇功能：政府办公。

覆盖范围：地下室车库，1F-5F各楼层及一部电梯，覆盖面积约4200平方米。

所用设备：TD-LTE BBU、P-Bridge（扩展单元）、PRRU、对数周期天线。

2.1.2 设计方案说明

本站为新建分布式皮基站，新增3台P-Bridge，因没有弱电井，考虑美观和隐蔽性及减少打孔降低施工的难度，所以P-Bridge设备壁挂安装于墙面，安装位置均为1F楼梯间，下沿离地高度为1.5米，防止儿童触摸引发安全问题;

走线方式为沿楼梯间绕线至各楼层后，经吊顶走线至PRRU相应位置。

由PRRU功率对应布放距离，结合实际情况，则该站B1F停车场需新增1台，1，5F各新增3台250mW设备PRRU，2F-4F各新增4台250mW设备PRRU，5F电梯口新增一台PRRU接对数周期天线覆盖电梯，共20台PRRU，并通过光电复合缆供电供电由业主处提供相应的位置;

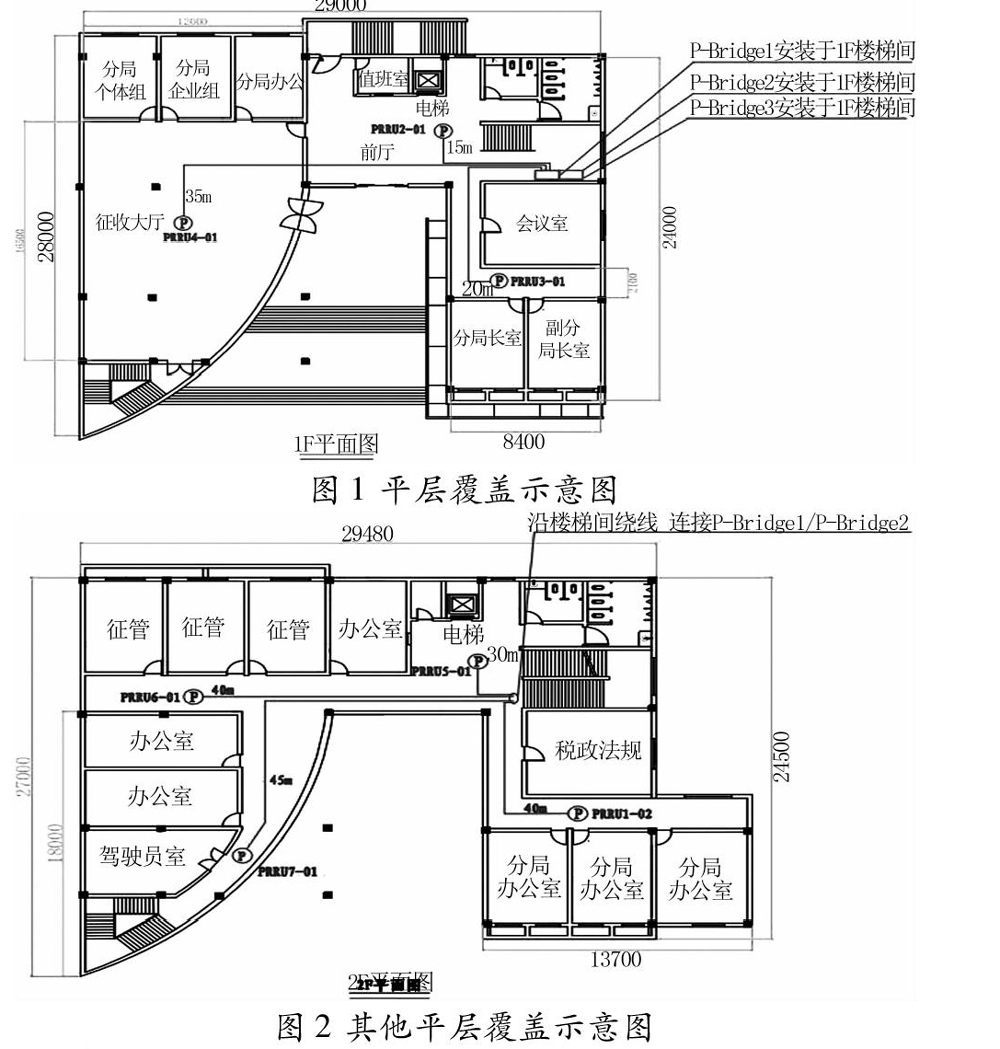

PRRU采用吸顶安装方式安装于吊顶内，具体安装可根据现场施工及业主要求调整;光电复合缆从P-Bridge出来，沿吊顶内走线至各PRRU，裸露在外的光电复合缆需敷设PVC管保护。设备安装位置平面图如下两图：

参考文献：

[1]侯连营.无线通信技术及其发展趋势研究[J].山东社会科学，2012，S1：339-341.

[2]何红，古庆利.TD-LTE室内分布系统的建设方式[J].移动通信，2013，08：29-33.

[3]董海涛，杨志华，等.分布式皮基站解决室内深度覆盖探讨[J].电信技术，2015，1（7）：81-84.

[4]中国移动通信有限公司印发的《关于印发<中国移动室内覆盖建设指导意见>的通知》（中移有限计[2016]12号）.

[5]马颖，王鑫，李英娟，林菁.TD-LTE网络分布式皮基站覆盖能力及成本分析[J].电信科学，2016，S1.

[6]赵康成，王国梁.LTE网络室外穿透覆盖室内方案分析[J].移动通信，2017，41（14）.

[7]陈晓丽.TD-LTE网络分布式皮基站覆盖能力及成本分析[J].中国新通信，2018，15.

[8]卿敏，何鑫.TD-LTE分布式微站解决深度覆盖问题[B].电信工程技术与标准化，2015，9，（9）.

[9]中国移动企业标准《中国移动TD-LTE技术体制》（QC-A-002-2013）.

[10]中华人民共和国工业和信息化部行业标准《通信建筑工程设计规范》（YD 5003-2014）.
