标题 BIM技术在现代建筑中的应用分析
范文 吴杰

摘 要:以BIM三维建模为基础,介绍了其特点与现代施工过程中BIM的使用步骤,以及相对于传统的二维CAD图纸在其内涵方面、整体布置方面、关联修改方面、设备制作方面所具有的优点。
关键词:BIM;三维建模;施工步骤
1 概述
1.1 BIM技术的定义
BIM技术(Building information modeling)即建筑信息模型,是将建筑真实的设备、结构等所有内部设备的信息以数字、信息模式记录在一个具有建筑、暖通、给排水系统的虚拟模型之中。由于当今建筑内外部结构趋于复杂,人们对自己生活环境质量的要求也日益增高,因此现代建筑的建造大大超出了设计师的主观判断或以经验来判断的程度,因此,产生了含有大量建筑信息综合模型的技术——BIM。
1.2 BIM技术在国外的应用
在国外,BIM技术已经很早就应用在建筑领域并取得了很好的成效。斯坦福大学整合设施工程中心与2006年竣工的Letterman数字艺术中心已经将BIM在设计中的优势全面体现;在欧洲乃至在亚洲日本等国家,BIM在室内设计方案选择的优势也初现端倪[2];在我国,除了顺应世界的潮流,内在需要也是BIM进入建筑设计的重要理由,BIM技术向设计师提供了一个虚拟的三维环境,为设计师提出与完善方案提供了巨大大的便利,因此各大设计院与地产商也在逐渐应用这种技术。现阶段的BIM使用者以设计单位为主,从应用的广度和深度来看,BIM在中国还处于刚开始的阶段,但从全球化角度来看,BIM的应用将成为主流。

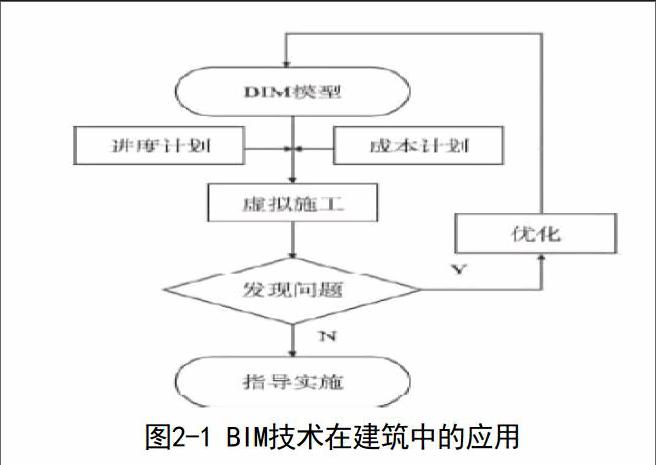

2 BIM技术在建筑中应用步骤
BIM在建筑中的应用一般有以下几个步骤:
1.搜集建筑有关的资料(包括材料、设备、水电等),并绘制平面CAD图纸。
2.利用revit绘制三维模型,并加入所需的设备
3.将模型导入weather tool和Ecotect Analysis等软件进行室内能耗分析
4.通过能耗的分析将方案优化,通过改进提出最佳的方案进行施工
3 BIM三维建模与CAD绘图的比较
在建筑施工中普遍采用BIM技术中Revit建模而不是CAD作图原因是Revit在内涵方面整体、布置方面、关联修改方面、设备制作方面相比于原来的CAD有着巨大的优势。可总结如以下几个方面。
3.1 在内涵方面的比较
在内涵方面,CAD多以二维平面为主,偶尔会出现三维立体的形式;而Revit则是主要用来建造三维模型,其必然包括了二位平面图
3.2 在布置方面的比较
在布置方面,CAD只能在二维平面上定位而后才能在三维中查找;而Revit可以从平、立、剖及三维视图进行多视图三维布置,并且在有必要时候进行漫游从而更加仔细观察设备布置情况。
3.3 在关联修改方面的比较
在关联修改方面,CAD三维修改时候必须在平面视图进行更新,然后要手动进行立面、剖面的更新,无法直接从三维模型进行其他视图的自动更新;而Revit修改模型时候,其他相关视图都会自动进行更新,同时设备修改时候出现自动尺寸提示,可以方便进行模型重新定位。
3.4 在设备制作方面的比较
在设备制作方面,对于CAD来说设备均为提前布置好的,若后期需要加入新设备无法进行自动的设计制作;反观Revit,其拥有丰富的设备样板及实用的三维造型能力,可以快速方便制作出符合项目要求的设备。
4 结语
建筑的可持续发展及人们生活环境质量的要求已经成为现代建筑设计与施工最关注的两点。BIM技术创造的模型包括了丰富的建筑信息,这些信息不仅可以用于電力光照的能耗分析构造为绿色建筑,而且可以对室内设备和环境布置的方案进行优化达到人们满意的程度。
参考文献
[1]《建筑照明设计标准》(GB 50034-2013)
[2](Autodesk,Inc.《Autodesk Ecotect Analysis绿色建筑分析应用》)
