标题 自制平行板电容器做电谐振实验
范文

    王维佳



    在高中物理“无线电波的发射与接收”一课教学中,电谐振实验的做法是用莱顿瓶和导线框组成“LC”振荡电路来演示的[1]。但许多学校目前还不具备莱顿瓶,致使这个实验不能进行,给教学带来很大的困难。莱顿瓶在实验电路中起到电容器的作用。由于它要在上千伏电压下工作,所以不能用市售电容器来代替。为了解决这个问题,我在教学中用自制的平行板电容器代替莱顿瓶,在演示实验中收到了很好的效果。

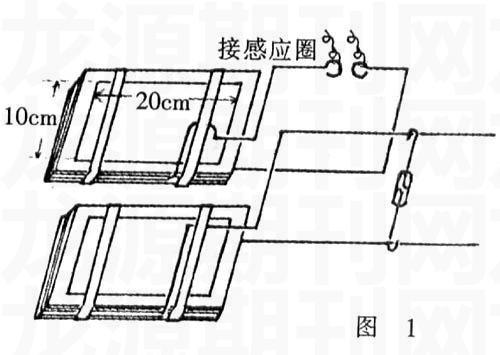

    制作方法:从两个易拉罐上剪下10×20cm2铝片两片,展平后作电容器的两个极板。用2或3mm厚、14×24cm2大小的玻璃一块,夹在两极板之间作电介质。然后用3mm厚、14×24cm2大小的玻璃两块分别压在两极板上,并用胶带粘实。从两极板上各引出一个电极引线,这样一个能承受上千伏电压的平行板电容器就制作好了。再把已准备好的矩形导线框、氖管接在两电极引线上,做成电谐振演示器。加上感应圈就可以演示电谐振现象了。实验装置如图1所示。

    实验方法这里不再陈述。

    参考文献:

    [1]王兴乃,罗栋国.高中物理实验大全.电子工业出版社,1988.10

    (栏目编辑王柏庐)
