模块化多功能买菜车的设计探究

范文

谢文媚吕秋琼黄琬淞刘洋

摘要：囤货，是购买商品并把商品从市场带回家的过程，它需要消耗大量体力和时间。如今，囤货式打理家庭是众多兼顾家庭与工作的女性的手段。买菜车，用来装载与运输所购买的商品以减轻人们囤货时的负担。因此，买菜车逐渐成为人们的需求工具，人们对买菜车的要求也趋向多功能化。本课题基于模块化的设计，对买菜车的功能和结构进行新突破，使买菜车具有可分层和多形式使用的功能，能更好满足目前以至未来几年人们对买菜车的要求。

关键词：模块化多功能买菜车再设计

前言

囤货，是购买商品并将商品从市场带回家的过程，它需要消耗大量体力和时间。随着社会发展，很多女性需要兼顾家庭与工作，囤货式打理家庭是她们平衡家庭与工作的一种有效手段。买菜车主要用于购物时装载和运输购买的商品，以此减轻人们囤货时的负担。因此在发展中，它从最初的以赠品形式成为人们生活的附加品，到逐渐完善成为人们生活的必需品。2009-2012年，买菜车以赠品的形式出现在人们的视野中，一般促销洗衣液洗发露等有一定重量的用品会赠送买菜车，以此减轻运输负担，达到促销的目的。这个时间段的买菜车由麻布袋和塑料车架两部分结合，麻布袋和车架可随时分离，是一辆简易的载物推车，初步为解决人们购买商品后的携带问题提供帮助。作为赠品被人们认识与体验并发现其功能后，也得到了更多的关注和发展。在2013-2016这几年的发展中，市面上层出不穷的买菜车逐步打破以往作为赠品的形式而更加符合人们的需求，在材料上变成了由纯空心铝合金和布袋结合，使得买菜车的结构更加稳定；还利用三个轮子的助力结构方便人们上楼梯，从而增大买菜车的适用人群；同时，其增加的可折叠的结构使买菜车方便携带。2016-2017年，买菜车在省力方面有了更多的人机助力辅助，360°旋转的加长型手把适应人们在不同地面拉动时手臂的弯曲度，在稳定方面也有了自己独特的结构，推手与前轮结合，不易向前翻到。国产夏日牌买菜车就是市面上买菜车不断进步的佼佼者，它在跟随买菜车发展趋势的情况下，还对买菜车有了更多的创新辅助功能，买菜车还可以充当临时休息座椅、可以带小孩的小车等。买菜车在不断蜕变，它们有着自己的发展规律，在一定程度上满足了一定时间段内人们对买菜车的需求。虽然层出不穷的买菜车满足人们的需求，但是人们对审美与功能方面的要求也越来越高，在满足需求上也需要有一定的视觉享受与功能转化乐趣，所以买菜车还有很大的市场和发展空间。就像在2013年红点设计大赛中的“脚踏升降购物车”，一款专门为老人设计的购物车，正是由于老人的生理机能衰退，买菜取菜时蹲下弯腰对老人来说比较困难，这款购物车的设计利用脚踏驱动和可升降的气动平台的结合很好地解决了这个问题，满足老龄人的需求；同时，它还采用了圆滑曲线外观，造型新颖美观。从不同的方向、使用人群可以设计出更加符合人们需求的针对性的产品。为了更好地了解现在人们对买菜车的要求和功能期望，在设计前期进行了调研，通过现实中用户的反映来得出最真实的感受和需求，作出分析和发展趋向，对买菜车进行进一步的探讨和设计。

一、设计前期调研

（一）网上调研

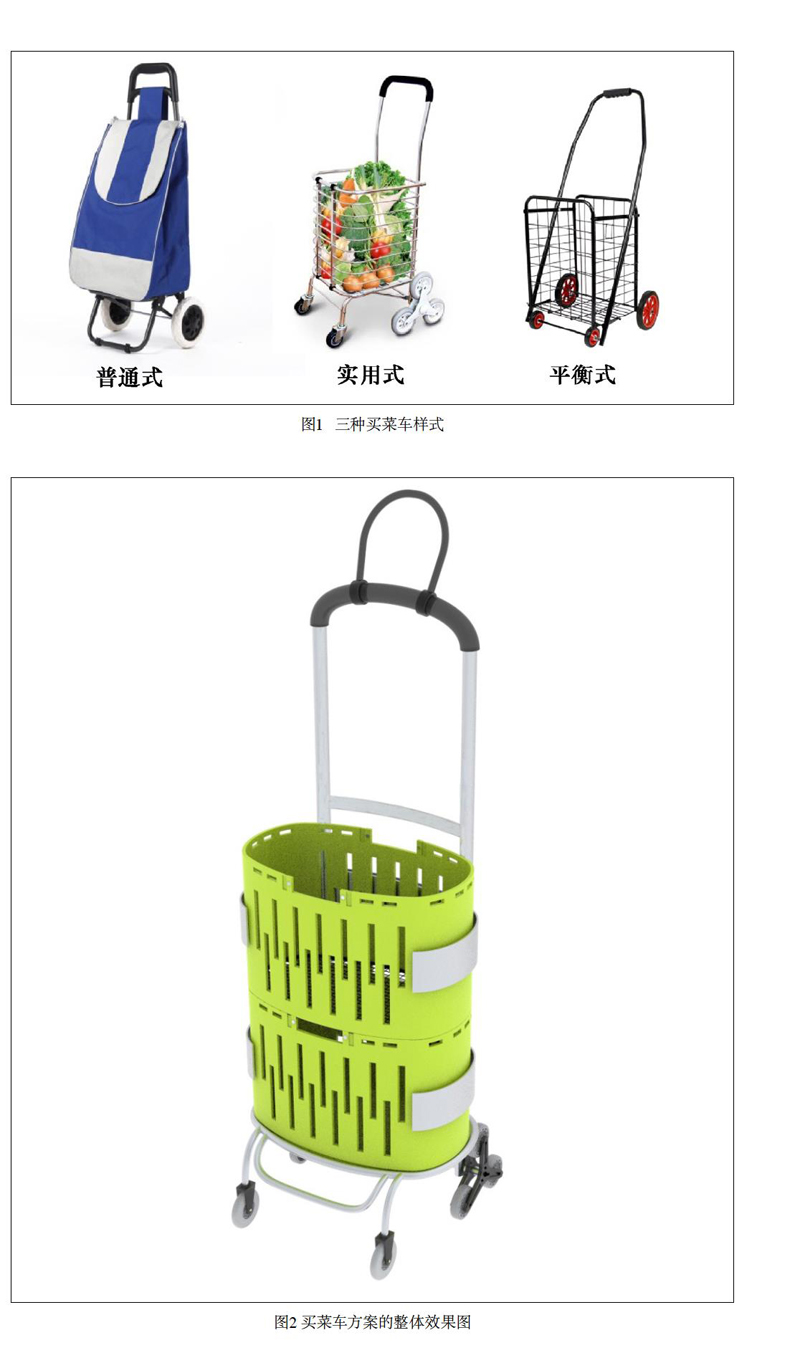

为了更好了解买菜车的种类和发展趋势，这需要一定的数据基础。电子商业的崛起为网上调研提供了丰富的资源，通过淘宝、京东、设计网站等途径，综合销量和评论，我们得出近些年来买菜车不断变化的几款经典样式：普通式、实用式、平衡式（如图1）所示，并分析它们的特点。截止2018年3月，普通買菜车全网销量149.8了万辆，实用式买菜车全网销量62.6万辆，平衡式买菜车全网销量6917辆。由数据显示发现，简单实用的买菜车更加吸引顾客，而新型买菜车的特殊结构与功能也吸引着人们的购买欲望。调查中还了解到使用买菜车的用户中老年人占50%、妇女占40%、青年占10%。老年人偏爱轻便型，例如布料买菜车；妇女喜欢具有结构性和功能型的买菜车，例如上楼梯结构和买菜车可拆装作为运输车这一功能；青年则对买菜车的外观更为看重。所以起初买菜车的款式与颜色比较单一，更多符合老年人使用。然而，二胎政策的实施，妇女兼顾家庭与工作这一时代的发展，人们需要能解决更多问题的买菜车。这让买菜车走向了一定的发展趋势：在材料上，普遍使用空心铝合金钢和尼龙布，车身放置物品部分多采用简单的铝合金细条钢规则排列组成框架；在结构上，趋于解决轻便上楼梯和平衡不易倒问题。同时，通过网上调研得出了市面上它的大致尺寸和比例及一些具体细节结构上的衔接，对比分析下对买菜车的尺寸和结构组成有了初步了解（如表1）所示。

（二）实地调查

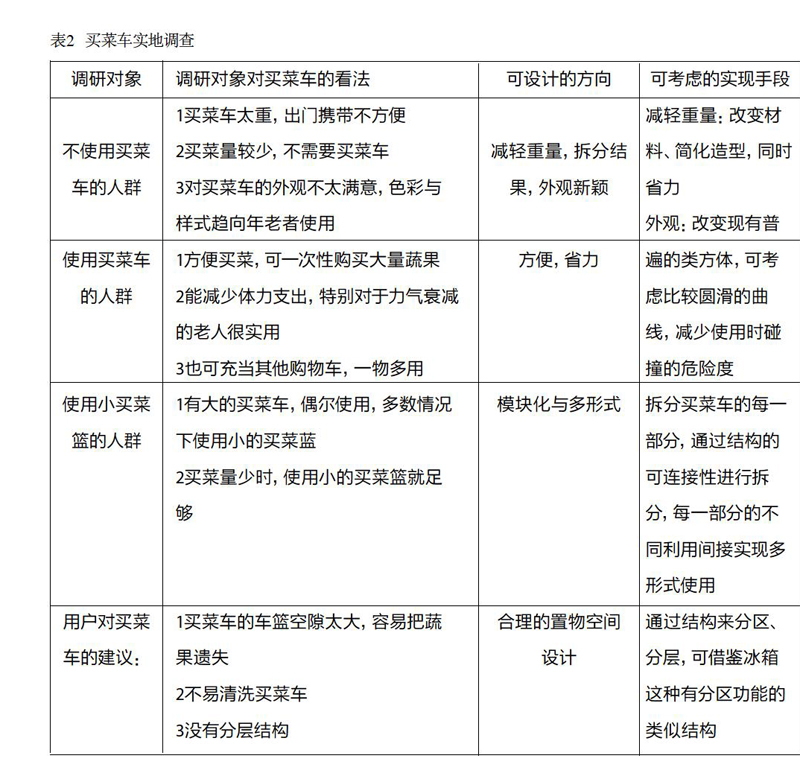

实地调查可以得出一个产品是否被需要，是否方便人们的生活。为了更好地了解人们对买菜车的需求强度，在市场、超市等地方采用采访形式进行实地调查。在广东省茂名市的官渡市场，主要询问中老年使用买菜车的频率与次数，询问中年妇女对正在使用的买菜车的看法和对买菜车的需求；在茂名市区的1+1超市、北斗星超市，主要询问青年不使用买菜车的原因，与询问使用小篮子用户对买菜车的建议；在茂名市的沃尔玛、人人乐、昌大昌等较大型超市进行同类产品的比较、同类结构的借鉴、买菜车的种类；询问销售人员买菜车的销售情况以及询问一些兼顾家庭和工作的女性上班族对买菜车的看法调查结果，如表2）所示。

实地调查后，我们整理了买菜车的优缺点以及不同人群对使用买菜车的想法，整合分析不同人群的看法，对买菜车有了进一步的了解。虽然买菜车已经成为一部分人的需求品并方便着人们的生活，但人们对其还有更高的期望值，希望有更多的改进。老年对买菜车的需求量较大给予现有买菜车的方便省力这一特点给予肯定，但希望买菜车可以更具多功能化；中青年对买菜车的外观与多用性较看重，在材料上倾向于更新颖的材料。针对人们提出的缺点和需求功能，可以对买菜车有更好的优化设计。

综合网上调查和实地调查，总结得出：最早出现的以布料为主、形式单一的买菜车已经逐渐被人们淘汰。现在人们大都选择以不锈钢框架为基本车体并在其上增加附加功能的买菜车。它们普遍存在以下问题：形式过于单一，没有分层，不够美观，不能根据用户对买菜量的需要去变换多种形式；买菜车置物空间的空隙过大时会有导致蔬果遗漏的可能，而空隙过于严实时会闷坏蔬果，而且不能快速统计自己已购买了什么物品。面对现有的这些问题，买菜车可以通过模块化的形式来实现买菜车的拆装组合和形式多变。

二、模块化多形式买菜车方案设计

（一）设计定位

模块化多功能买菜车的设计理念旨在对买菜车进行再设计。前期设计调研有利于使用概念筛选矩阵和概念评分矩阵明确设计方向。在造型上，独特新颖，符合大众审美要求；在功能上，能实现买菜车的可拆卸、能满足用户在不同情况下的使用等情况。当下，模块化产品已经成为市场上的一个亮点，人们更加向往模块化多形式化的产品，因为它只需要通过简单的模块组合、拆装或拼接的形式就可以得到不同功能的产品，更加方便日常使用。我们通过对买菜车的再设计实现了一般买菜车没有的功能，满足更多消费者的需求。

（二）结构要点解析

模块化设计方法是由一些欧美国家在20世纪50年代提出的新型设计方法，它的指导思想是“以组合求创新”，“以少变应多变”，以满足其在品种、规格、式样、功能、性能等多方面的多样化的需求。所谓模块化，简单来说是指某些基本要素结合在一起，通过多种组合，使得产品具有独立的使用性，也具有结合使用时的功能。结构上它们能相互转化，能显示它不同的用途、性能。

（三）设计成果

本设计从结构、功能、外观上对买菜车进行创新突破，在人机、材料、色彩方面也加以考虑，多方面因素的结合实现了产品的模块化与多功能化。

1.结构功能设计

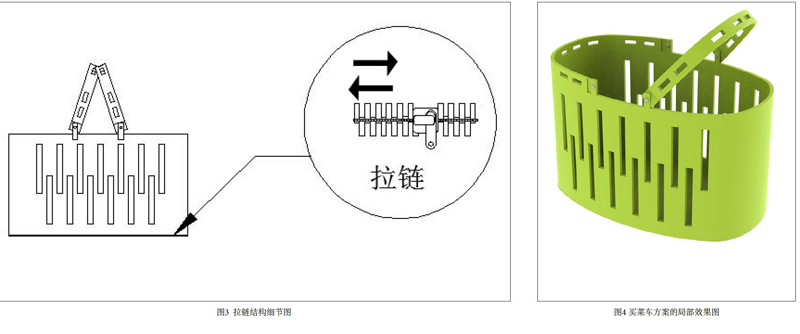

买菜车分为车身和车体两大模块。车身是买菜车可放置物品的空间容量，车体是买菜车的支撑部分。在把车身和车体模块分离的基础上，我们主要对车身进行再模块化处理。车身被模块化成两部分：由上下两个互相独立的篮子组成。上下篮子的外观有别于现有普遍买菜车的类方体状的置物空间，主要采用椭圆弧和圆弧的组合，造型圆滑美观，能减少用户在使用买菜篮时因碰撞产生的危险系数。同时在整体上采用局部镂空的方法，在增加车身美感的同时，满足透气的需要，竖向的镂空孔又能防止购买的物品被遗漏，因其镂空间隔错开从而在一定程度上起到保护隐私的作用（如图2）所示。在结构上，上篮子的底面采用牛津网布，布和篮子之间的连接得益于类椭圆状的外观形状，由拉链沿着椭圆轨道安装的方式连接（如图3）所示。这种连接的具体方法是在上篮子底部利用铆钉在菜篮底部定距打孔，再利用拉铆枪把拉链连接上，通过拉链控制牛津网布，以拉链展开网布来实现上下篮子的分层，下篮子则是以塑料板为底面的完整篮子，它们被铝合金环形抱箍固定在车体上，需要使用篮子时从车体上方即可取出；篮子的提手是篮子本身高度的一部分，通过切割和用螺钉固定可形成360°旋转的提手。

模块化的买菜车具有以下四种使用状态：普通买菜车、小型手提买菜蓝、水果蔬菜收纳篮、小型运输重物车子。普通买菜车是这款买菜车最直接使用的功能，是将上下篮子抱箍固定车体中就可以使用，適合买菜量多时使用，同时也可选择通过拉链把网布展开实现分层功能；小型手提买菜蓝，是使用两个菜篮子的任意一个，是将其从车体中取出，适合买菜量少时使用；水果蔬菜收纳篮，是将其从车体中取出，可以在家里存放蔬菜或者存放一些不能放置在冰箱的物品；小型运输重物车子，用于运输一些较重的物体，例如煤气、米等。

2.材料与配色选择

买菜车的总体由空心铝合金支撑架、上下ABS塑料板篮子、铝合金环形抱箍、螺母、轴杆、卡环、不锈钢三角轮架、塑料轮子、牛津网布、拉链组成（如图4）所示。在材料选择上，我们从质地轻、易清洗等方面入手，主要采用空心铝合金钢、ABS塑料板、牛津网布等材料。这些材料比较容易获得，同时成本低，方便生产。在配色上，要求设计能考虑色彩的范畴，综合参考借鉴《色彩构成》和《色彩的性格》中的分析方法，考虑多方面影响因素，力求在色彩上适应人们的心理要求，使得产品使用具有更好的效果。我们考虑了色彩和购买、年龄之间的关系，它能影响一个人的购买和使用心理。所以，在配色上，买菜车拟与自然菜色的相近色为主，给使用者自然的视觉效果。

3.人机参考分析

进行人机测试是检验一个产品是否符合人们使用习惯的重要标准之一。产品的设计要根据大多数使用者的身体结构尺寸和人的生理特点、操作习惯、工作环境等相关因素进行优化设计。细节方面，例如篮子宽度高度，拆卸顺序等，也是达到人机效率最佳化和操作使用最优化，方便且易操作。买菜车每一模块的尺寸、结构都遵循人机测试结果不断做出调整，使买菜车更加舒适。其模块化设计形成的多种使用方式，既适用于小型用户，也适用于大型用户。同时，它独特的外观和自然色系，适合于广大人群。

总结

模块化多形式使用买菜车实现了造型和功能上的对应，解决了市面上买菜车形式单一，功能性低等问题。它具有创新性，突破固定思维，以其新颖的造型吸引人们的眼球。同时，它具有时代性，响应环保问题以及减少二胎政策的实施以及人口老龄化带来的家庭负担。它的模块化多功能使用，使得买菜更加方便。在审美上，它跟上时代的潮流，是一款适应时代发展的买菜车。这次的设计调研，完善了买菜车的功能设计，更加符合用户的使用需求，使买菜车被越来越广大的人群使用，买菜车市场将有更好的发展前景。
