标题 数字电路中如何利用数据选择器设计电路
范文

    李音





    摘要:在数字电子技术课程学习中,灵活掌握组合逻辑电路设计方法可以给整个数字电路设计奠定良好的基础,其中利用数据选择器设计电路作为其中一种很重要的方法,该文针对如何利用数据选择器设计电路,并提出几种小技巧。

    关键词:数字电子技术;组合逻辑电路;设计电路;数据选择器

    中圖分类号:TP3 文献标识码:A

    文章编号:1009-3044(2019)30-0042-02

    在数字电路中,数据选择器是指在多个输入数据中选择一个输出,所以叫数据选择器,在数电课本中重点讲了四选一和八选一两种数据选择器,分别为74HCl53与74HCl51,本文重点就是在利用这两种数据选择器按照常规设计思路进行设计时,总结出几种设计方面的小技巧。

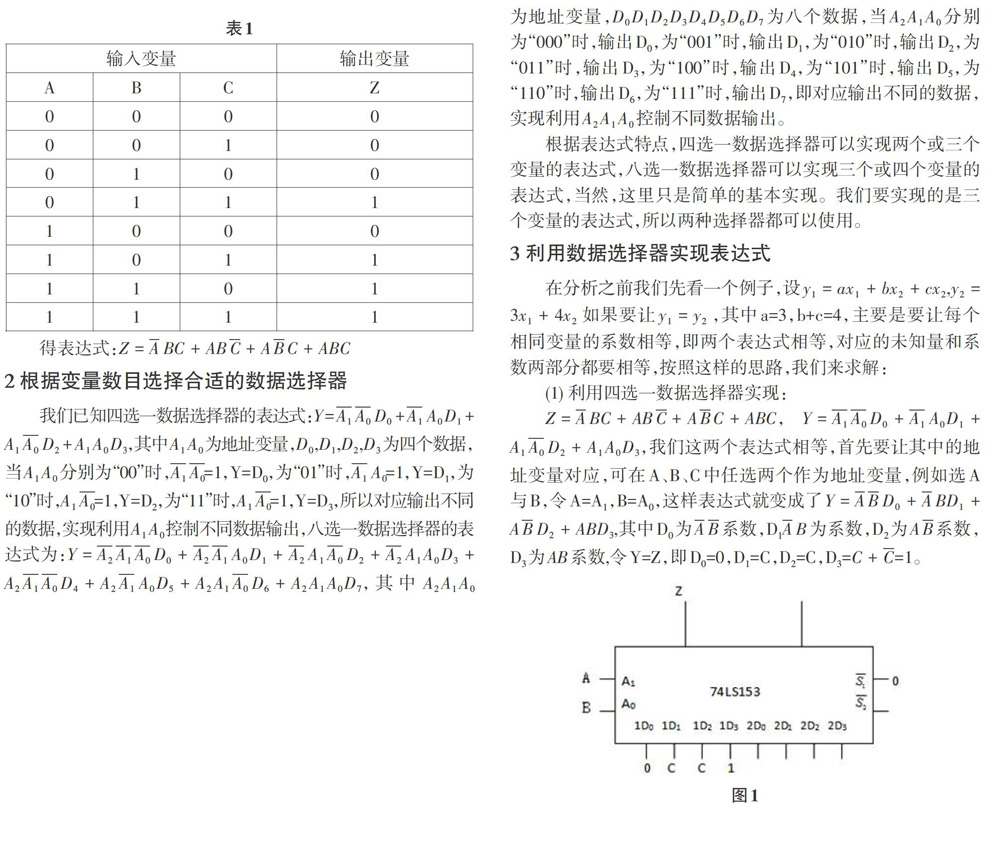

    1设变量,列写真值表,写出表达式

    4结论

    本文利用数据选择器来实现设计电路,根据设计过程重点在于以下几点,一根据表达式中变量数目选择合适的数据选择器。二要注意变量与系数,两部分都相等,表达式相等。三注意地址变量的对应,选取变量不同,数据对应不同。四由于数据选择器应用广泛,注意灵活使用。
