标题 基于Cisco Packet Tracer仿真环境的帧中继点到点模式实验设计
范文

    来小兰







    摘要:開展帧中继网络的架构研究需要一定的实验环境和相应的实验设备资金投入,对于实际的课堂教学提出了相应的实施难度。而采用思科的Cisco Packet Tracer模拟器也可以达到相应的实验目的,同时也简化了实验室建设。

    关键词:Cisco Packet Tracer;帧中继;点到点模式;实验设计

    中图分类号:G642 文献标识码:A

    文章编号:1009-3044(2019)34-0033-02

    1 帧中继的基本概念

    Frame Relay,简称FR,是一种重要的广域网技术,可以将它看作X.25协议的简化版本,是严格意义上的二层协议,主要用于将公共或专用网上的局域网互联以及广域网的连接。

    帧中继网络在传输过程中不考虑差错问题,网络中的结点仅做帧的转发操作,不执行接收确认和请求重发等操作,差错控制及流量控制交给网络层及以上层次来进行完成。

    在帧中继网络中使用虚电路(Virtual Circuit)来互连各个分支,并不需要两个分支之间有单独的物理链路。通过DLCI(Da-to Link Connection Identifier.数据链路连接标识符)在源设备与目的设备之间标识相应的多路复用到通道的逻辑连接。因为虚电路并非真正的物理链路,只是在现有的物理网络的基础上添加的一系列的转发规则,相比于专线的架构,建立和拆除难度小得多。

    帧中继网络采用了基于变长帧的异步多路复用技术,因此,更适用于数据传输,且由于使用了光纤作为传输介质,误码率极低。

    2 Cisco Packet Tracer

    目前在网络组建的教学过程中可以使用的模拟软件较多,如华为的eNSP、华三公司的H3C Cloud Lab、思科的Cisco Pack-et Tracer等。

    Cisco Packet Tracer是思科公司为网络课程的初学者提供的一款辅助学习的实验模拟器,使用者可以在其中搭建各种网络拓扑,实现网络的基本配置操作。同时,这款模拟器中提供的网络设备的种类也较为全面,相比较其他的模拟器而言,设备的可选性和可操作性更为全面。同时,其强大的Simulation模式,也为使用者更好地了解和学习网络协议、了解数据包的构成及传输提供了更好的帮助。

    3 实验设计与实现

    3.1 实验目标

    认识帧中继子接口下的静态映射;

    掌握模拟器帧中继云的配置操作方法;

    掌握帧中继点到点模式的配置和调试方法。

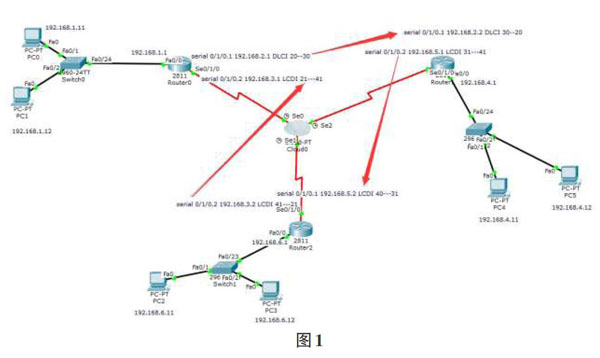

    3.2 拓扑规划

    如图1所示。

    3.3 接口配置命令

    Router0的帧中继配置:

    RouterO(config)#int s0/1/0

    RouterO(config-if)#encapsulation frame-relay//对串口进行frame-relaV封装

    RouterO(config-if)#no shutdown//开启物理接口

    RouterO(config-if)#exit

    RouterO(config)#int s0/1/0.1 point-to-point//进入串口的子接口配置模式

    RouterO(config-subif)#ip add 192.168.2.1 255.255.255.0//为

    RouterO(config-subif)#frame-relay interface-dlci 20//配置DLCI

    RouterO(config-subif)#description link DLCI 30//为子接~口添

    RouterO(config-subif)#

    RouterO(config)#interface serial 0/1/0.2 point-to-point

    RouterO(config-subif)#ip add 192.168.3.1 255.255.255.0

    RouterO(config-subif)#description LINK LCDI 41

    RouterO(config-subif)#frame-relay interface-dlci 21

    RouterO(config-subif)#exit

    Routerl 的帧中继配置 :

    Routerl(config)#int s0/1/0

    Routerl (config-if)#encapsulation frame-relay

    Routerl(config-if)#no shutdown

    Routerl(config-if)#exit

    Routerl (config)#int s0/1/0. I point-to-point

    Routerl (config-subif)#frame-relay interface-dlci 30

    Routerl(config-subif)#ip address 192.168.2.2 255.255.255.0

    Routerl(config-subif)#description LINK DLCI 20

    Routerl(config-subif)#exit

    Routerl (config)#interface serial 0/1/0.2 point-to-point

    Routerl(config-subif)#ip add 192.168.5.1 255.255.255.0

    Routerl (config-subif)#frame-relay interface-dlci 31

    Routerl(config-subif)#description LINK DLCI 41

    Routerl(config-subif)#exit

    Router2 的帧中继配置 :

    Router2(config)#int s0/1/0

    Router2(config-if)#encapsulation frame-relay

    Router2(config-iD#no shutdown

    Router2(config-if)#exit

    Router2(config)#int s0/1/0. I point-to-point

    Router2(config-subif)#ip add 192.168.5.2 255.255.255.0

    Router2(config-subif)#frame-relay interface-dlci 40

    Router2(config-subif)#description LINK DLCI 31

    Router2(config-subif)#EXIT

    Router2(config)#int s0/1/0.2 point-to-point

    Router2(config-subif)#ip add 192.168.3.2 255.255.255.0

    Router2(config-subif)#description LINK DLCI 21

    Router2(config-subif)#frame-relay interface-dlci 41

    Router2(config-subif)#exit

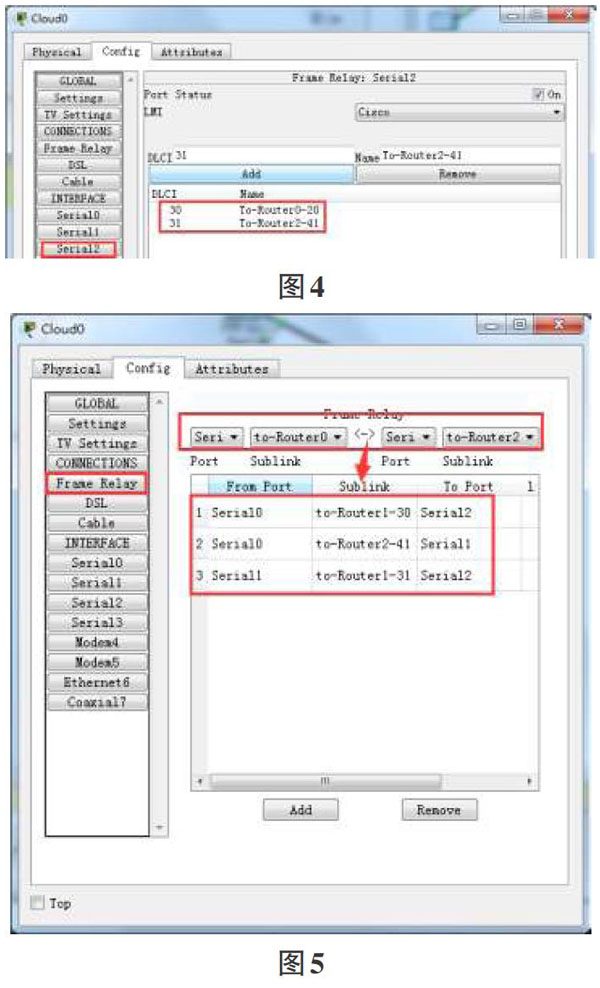

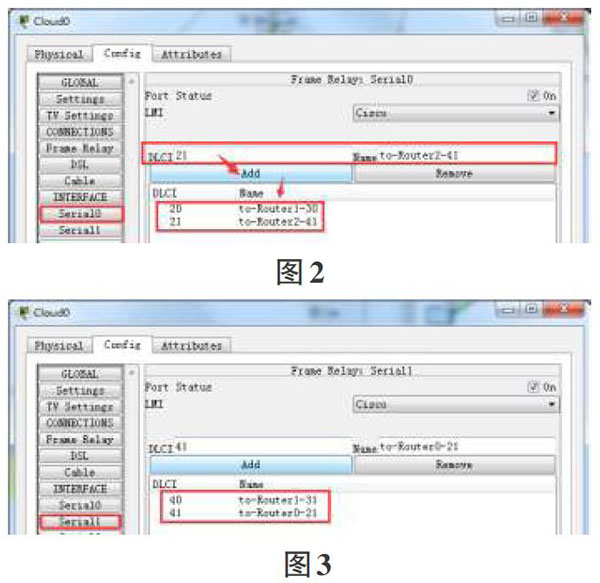

    3.4 幀中继云配置

    根据拓扑图上的标识,给云上的每个串

    口配置DLCI及LMI类型。

    3.5 实验结果验证

    4 结束语

    开展帧中继网络的架构研究需要一定的实验环境和相应的实验设备资金投入,对于实际的课堂教学提出了相应的实施难度。而采用思科的Cisco Packet Tracer模拟器也可以达到相应的实验目的,同时也简化了实验室建设。

    参考文献:

    [1]郑宏.基于Packet Tracer仿真环境的帧中继实验研究[J].辽宁师范大学学报:自然科学版,2013(02).

    [2]马振华.帧中继技术及应用分析[J].电子世界,2017-08-23.

    [3]龙艳军,欧阳建权,俞佳曦.基于GNS3和VMware的虚拟网络系统集成实验室研究[J].实验技术与管理,2013(02).

    [4]李萍.Packet Tracer在计算机网络实验教学中的应用[J].现代电子技术,2012(11).

    [5]谢希仁.RIP路由协议实验的设计与实现[J].傅伟,高海侠,熊平,实验技术与管理,2012(05).

    [6]曹雪峰.基于GNS3的帧中继仿真分析[J].计算机技术与发展,2013(05).

    [7]李国华.移动通信中继技术研究[J].金陵科技学院学报,2016(01).

    收稿日期:2019-09-17

    作者简介:朱小兰(1982-),女,江苏扬州人,讲师,硕士,研究方向为计算机网络。
