标题 嵌入式操作系统μC/OS?Ⅱ剖析与移植
范文

摘 要： 嵌入式操作系统与应用程序不同，不能直接使用在不同硬件平台上。尤其是使用嵌入式操作系统的电子产品种类繁多，更新换代也迅速，关于嵌入式操作系统的移植动作也很频繁。嵌入式操作系统需要用C语言和汇编语言完成一些与处理器相关的代码，将嵌入式操作系统移植到自己的硬件平台的主要工作是修改这部分与处理器硬件相关的代码。μC/OS?Ⅱ为开源免费嵌入式操作系统并且代码简单易懂，以μC/OS?Ⅱ为基础剖析嵌入式操作系统的代码及移植便于理解操作系统设计方法和进行二次开发。
关键词： 嵌入式操作系统； μC/OS?Ⅱ； 移植； 系统设计
中图分类号： TN919?34； TP311.1 文献标识码： A 文章编号： 1004?373X（2015）04?0084?03
0 引 言
现在，大家不仅拥有放在桌上处理文档、进行工作管理的通用计算机，而且也可能拥有从大到小的各种使用嵌入式技术的电子产品。随着电子产品的智能化，智能手机、物联网、智能家居的出现，使用在通用计算机中操作系统通过变身慢慢出现在嵌入式产品中。操作系统与硬件紧密相关，如何将操作系统简便的移植到各式各样的嵌入式产品中是产品厂家急需解决的问题。了解操作系统的基本概念、基本原理，掌握操作系统的主要任务及功能的设计思路是设计人员需要具备的知识。想要移植操作系统到电子产品中，需了解实时操作系统的概念、内核结构，如何裁剪操作系统代码[1]。本文通过对嵌入式操作系统μC/OS?Ⅱ源代码的分析及移植，掌握多任务实时系统的基本概念、竞争与调度算法、任务间同步与通信、存储与定时的管理。
1 嵌入式操作系统分类
运行在嵌入式硬件平台上，对整个系统及其所操作的部件、装置等资源进行统一协调、指挥和控制的系统软件叫作嵌入式操作系统。其有如下特点：微型化、可裁剪性、实时性、高可靠性和易移植性。
按嵌入式操作系统应用范围分类可分为：
（1） 通用型嵌入式操作系统，Windows CE，VxWorks，μCLinux和μC/OS；
（2） 专用型嵌入式操作系统，如移动电话的Symbian，PDA的Palm OS。
嵌入式操作系统还可分为商用型和免费型：
（1） 商用型的实时操作系统功能稳定、可靠，有完善的技术支持和售后服务，但往往价格昂贵，如Vxworks，QNX，WinCE，Palm OS等；
（2） 免费型的实时操作系统在价格方面具有优势，目前主要有Linux和μC/OS?Ⅱ，稳定性与服务性存在挑战。
按嵌入式操作系统使用领域分类可分为：有线电视机顶盒领域，PowerTV；移动通信领域，EPOC；掌上计算机领域，Palm OS；数字影像领域， Digita。
2 μC/OS?Ⅱ代码剖析
微控制器操作系统（Micro Controller OS，μC/OS）是美国人Jean J.Labrosse 1992年完成的，应用面覆盖了诸多领域，如照相机、医疗器械、音响设备、发动机控制、高速公路电话系统、自动提款机等。μC/OS?Ⅱ用C语言和汇编语言编写的。其源代码可以从网站www.micrium.com中免费下载。

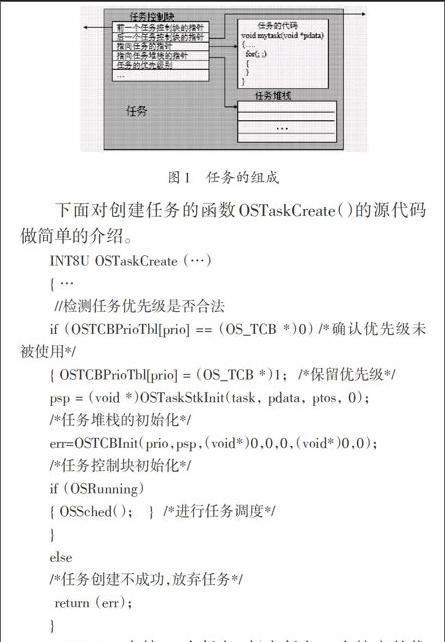

μC/OS?Ⅱ操作系统内核的主要工作是对任务进程管理和调度。典型的任务一个无限循环，如图1所示。
下面对创建任务的函数OSTaskCreate（）的源代码做简单的介绍。
μC/OS?II支持64个任务，每个任务一个特定的优先级。优先级越高，数字越小。当创新一个新任务时，创建任务函数OSTaskCreate（）需先获得一个未被使用的在有效值范围内任务优先级，初始化任务堆栈函数OSTaskStkInit（）获得该任务的初始数据（指向任务的指针、程序状态字等），初始化任务控制块函数OSTCBInit（）获取从务控制块链表中一个任务控制块并用任务的属性对其进行赋值后将其链入到任务控制块链表的头部，OSSched（）函数进行任务调度。多任务操作系统的核心工作就是任务调度。所谓调度就是通过一个算法在多个任务中确定哪个任务来运行。μC/OS?Ⅱ是占先式实时多任务内核，优先级最高的任务一旦准备就绪，则拥有CPU的所有权开始投入运行[2]。μC/OS?Ⅱ进行任务调度的思想是每时每刻总是让优先级最高的就绪任务处于运行状态。μC/OS?Ⅱ进行任务调度的依据就是任务就绪表。任务就绪表记载就绪的任务优先级，根据任务就绪表可以判断出哪个任务的优先级最高，进行调度[3]。
3 μC/OS?Ⅱ移植

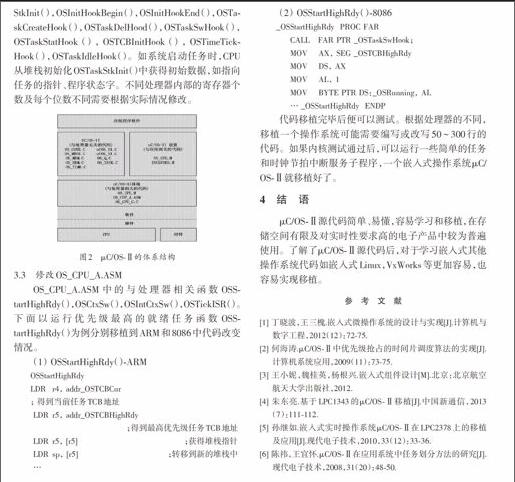

所谓操作系统的移植，是指使一个实时操作系统能够在某个微处理器平台上运行。μC/OS?Ⅱ的主要代码都是由标准的C语言写成的，移植方便。移植的主要工作是修改部分与处理器硬件相关的代码。虽然μC/OS?Ⅱ在设计之初已经充分考虑了可移植性，但是μC/OS?Ⅱ在读/写处理器寄存器时，只能通过汇编语言来实现，因此仍需要用C语言和汇编语言编写一些与处理器硬件相关的代码[4]。μC/OS?Ⅱ的体系结构如图2所示，在该图中可以很容易看出哪些代码文件与处理器相关需要移植时修改。图中中间有3大块代码文件显示区域，左上区域为与处理器无关的代码，右上区域为与应用有关的代码，下面区域是与处理器相关的代码。下面区域包括C语言OS_CPU.H和OS_CPU_C.C和汇编语言OS_CPU_A.ASM代码文件，在移植时重点去修改这几个文件。
3.1 修改OS_CPU.H
OS_CPU.H中的与处理器和编译器相关的代码包括了用#define语句定义的、与处理器相关的常数、宏以及类型、与 ARM处理器相关宏开启/关闭中断的代码。 绝大多数的微处理器和微控制器的堆栈是从上往下长的。但是某些处理器是用另外一种方式工作的。μC/OS?Ⅱ被设计成两种情况都可以处理，只要在结构常量OS_STK_GROWTH中指定堆栈的生长方式即可。如设置OS_STK_GROWTH为0表示堆栈从下往上增长；设置OS_STK_GROWTH为1表示堆栈从上往下增长。
3.2 修改OS_CPU_C.C
OS_CPU_C.C中的与操作系统相关的函数OSTaskStkInit（），OSInitHookBegin（），OSInitHookEnd（），OSTaskCreateHook（），OSTaskDelHood（），OSTaskSwHook（），OSTaskStatHook（），OSTCBInitHook（），OSTimeTickHook（），OSTaskIdleHook（）。如系统启动任务时，CPU从堆栈初始化OSTaskStkInit（）中获得初始数据，如指向任务的指针、程序状态字。不同处理器内部的寄存器个数及每个位数不同需要根据实际情况修改。
3.3 修改OS_CPU_A.ASM
OS_CPU_A.ASM中的与处理器相关函数OSStartHighRdy（），OSCtxSw（），OSIntCtxSw（），OSTickISR（）。下面以运行优先级最高的就绪任务函数OSStartHighRdy（）为例分别移植到ARM和8086中代码改变情况。
（1） OSStartHighRdy（）?ARM
OSStartHighRdy
LDR r4， addr_OSTCBCur
； 得到当前任务TCB地址
LDR r5， addr_OSTCBHighRdy
；得到最高优先级任务TCB地址
LDR r5， [r5] ；获得堆栈指针
LDR sp， [r5] ；转移到新的堆栈中
…
（2） OSStartHighRdy（）?8086
_OSStartHighRdy PROC FAR
CALL FAR PTR _OSTaskSwHook；
MOV AX， SEG _OSTCBHighRdy
MOV DS， AX
MOV AL， 1
MOV BYTE PTR DS：_OSRunning， AL
… _OSStartHighRdy ENDP
代码移植完毕后便可以测试。根据处理器的不同，移植一个操作系统可能需要编写或改写50～300行的代码。如果内核测试通过后，可以运行一些简单的任务和时钟节拍中断服务子程序，一个嵌入式操作系统μC/OS?Ⅱ就移植好了。
4 结 语
μC/OS?Ⅱ源代码简单、易懂，容易学习和移植，在存储空间有限及对实时性要求高的电子产品中较为普遍使用。了解了μC/OS?Ⅱ源代码后，对于学习嵌入式其他操作系统代码如嵌入式Linux，VxWorks等更加容易，也容易实现移植。
参考文献
[1] 丁晓波，王三槐.嵌入式微操作系统的设计与实现[J].计算机与数字工程，2012（12）：72?75.
[2] 何海涛.μC/OS?Ⅱ中优先级抢占的时间片调度算法的实现[J].计算机系统应用，2009（11）：73?75.
[3] 王小妮，魏桂英，杨根兴.嵌入式组件设计[M].北京：北京航空航天大学出版社，2012.
[4] 朱东亮.基于LPC1343的μC/OS?Ⅱ移植[J].中国新通信，2013（7）：111?112.
[5] 孙继如.嵌入式实时操作系统μC/OS?Ⅱ在LPC2378上的移植及应用[J].现代电子技术，2010，33（12）：33?36.
[6] 陈祎，王宜怀.μC/OS?Ⅱ在应用系统中任务划分方法的研究[J].现代电子技术，2008，31（20）：48?50. 技术文
