液压式法兰开度器

范文

刘莹莹　高正泉　刘辉

摘要：由于管线压力及温度变化，以及法兰垫子自身老化等问题，导致法兰垫子损坏；憋压，刺坏垫子。处理时，需要关闭流程，进行泄压后更换法兰处垫子，耗时、清洁性差而且会产生隐患。作者结合生产实践，创新出液压式法兰开度器，解决了管线法兰之间更换垫子的难题。

关键词：管线；法兰垫子；操作安全性；千斤顶；液压式法兰开度器

前言

法兰垫分为石棉垫、橡胶垫、石墨垫、金属缠绕垫（基本型）是采用标准优质的SS304、SS316（“V”形或“W”形）金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等柔性材料相互重叠螺旋缠绕，并在开始及末端用点焊方式将金属带固定而成。其作用就是放在两片法兰中间起到密封的作用的。油田使用的法兰垫子以石棉垫子为主。石棉橡胶密封制品可分成以下3类：①垫片类—使用在管道法兰和容器法兰上的板状和片状密封制品；②垫圈类—使用在泵、阀、釜上的模压成型、密封制品；③盘根类—使用在泵、阀、釜上的绳状和绒状密封制品。随着石油化工的迅速发展。高温高压和超高温高压设备、管理及高速、小体积、大功率发展机的出现，一般石棉橡胶板已不能满足需要，应具有耐高温、耐高压、耐油类、不燃、弹性好、能适应温度、压力的的较大波动等特征，并应具有较长的使用寿命和优良的密封性能。

目前油田日常维修更换法兰式阀门石棉密封垫子时依然采用撬杠和千斤顶操作，存在的操作速度慢、停井时间长、安全性差、油井开井时率降低、原油产量受到影响等问题，为此提出了研制新型法兰开度器。该技术主要是改变了操作人员使用的工具的操作方法，把过去使用撬杠和千斤顶才能进行维修保养的方式，改变成利用液压式法兰开度器进行维修保养方法，避免操作人员操作时的不安全性，达到了操作简单、节省人力和节约采油成本的目的。

1 设计背景

凡是法兰式管线生产流程，由于管线压力及温度变化，以及法兰垫子自身老化等问题，造成法兰垫子损坏；憋压，刺坏垫子。处理时，我们都要关闭流程，进行泄压后更换法兰处垫子。但是法兰与法兰之间，间距很小，为了清洁干净法兰上的残余垫子，通常我们采用的办法为：两名维修人员相互配合，一人利用撬杠別开两片法兰，另一个人去清理垫子，用撬杠的人时间长了，身体受不了。为了清一片垫子，两个人用同样的办法好几次，才能完成此清理工作，还不一定干净，这样安装完后的结果，就会产生隐患。现在我们经过生产实践，创新出液压式法兰开度器，解决了管线法兰之间更换垫子的难题。

2 工作原理

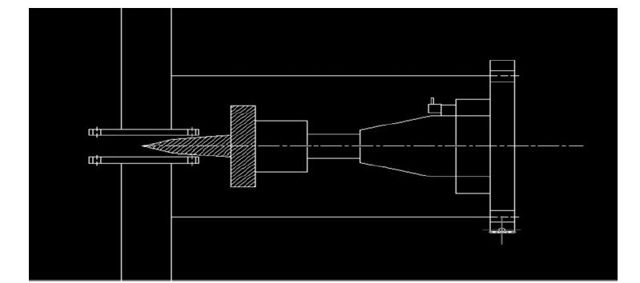

液压式法兰开度器的原理：利用作用与反作用力的原理，准备一个横液压千斤顶，顶头与匹配的圆套管插入，圆套管的前端，是一个坚硬的带尖膨胀器，在横向千斤顶的后端，是一边一条的加宽可调式铁链，将铁链与管线外径套入，利用紧绳器拉紧铁链，这时开启液压动力千斤顶，将产生作用与反作用力，法兰与法兰之间在液压力的作用下，就生产了我们需要的间距，一个人就可以不慌不忙的完成更换垫子的任务，为了适应横向法兰及纵向法兰的位置不同，我们在千斤顶底座中间，加了一个万向节，并与配套的轮式现场升降杆，组装成可以调配的。

3 现场应用效果

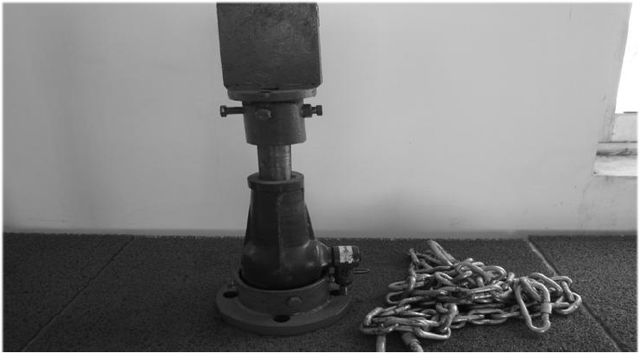

我们利用千斤顶的液压动力，在千斤顶的力杆顶部，装配上尖型开度器刀刃，将刀刃放在法兰之间，将铁链与液压式法兰开度器底座的两个铁链穿孔相连，在两条铁链中间安装上紧绳器，将铁链套在我们要撑开的法兰管线上，旋紧紧绳器，这时我们启动千斤顶的摇柄逐步加力，达到我们可以清理废垫片的宽度就行了。

4 效益分析

利用液压式法兰开度器进行维修保养方法，避免操作人员操作时的不安全性，达到了操作简单、节省人力和节约采油成本的目的，解决了管线法兰之间更换垫子的难题。该工具的研发有较高的推广价值。

参考文献

1. 刘晓东.法兰开口器的研制与应用.【J】油气田地面工程.2013年12期
