ABBDCS系统SOE结构及故障处理措施研究

范文

王霞

摘要：SOE结构在电厂运行过程中的事故分析判断中发挥着重要作用，对于提高电厂运行的安全性至关重要。本文对ABB DCS系统SOE结构的工作原理、主要硬软件组成部分以及常出现的故障进行了分析，并提出了相应的处理措施。

关键词：SOE;指导;工作原理;解决措施

1 引言

在火电机组的规模程度和复杂程度不断升级，生产过程中的信息瞬息万变。在机组出现了故障的时候，就需要及时检查出问题所在并及时解决，以防相应的事件再次出现，这就需要对已发生的故障进行记录。通常情况下，故障的分辨率都精准到秒级，如果不能及时地的分辨出信息的先后性，就会对故障的分析造成影响。SOE可以准确的反映出故障的具体信息，同时可以以毫秒级的分别率获取信息的先后性，为故障的分析提供正确的指导。

2 ABB DCS系统SOE结构

2.1 事件数据采集结构

事件数据采集结构还可以被叫做分散事件数据采集单元，其工作基础是分散数据采集模件和多功能处理器模件。在事件数据采集结构中特殊的地方在于引用了顺序事件计时模件，这种模件的分辨率可以达到毫米级，SET模件主要是应用于接收和解码传递的时间信息，标记发生事件的先后顺序。

2.2 事件数据的处理结构

事件数据处理结构主要是利用了INNIS11、INSEM01、INTKM01等模件发挥作用的。其中INNIS11模件是环路接口子模件，起到了连接PCU节点内主模件和其他节点的连接作用。INSEM01模件的主要作用是做好事件顺序的数据管理工作，并同时监视过程单元中的信息数据，做到收集、整理信息，并根据时间先后顺序做好排序。INTKM01模件不光能够提供准确的事件发生顺序并且还可以将时间数据传输给其他单元形成时钟同步链。TKM01每秒都会发布一次时间信息，并保证整个INFI环的时间同步。

2.3事件数据记录结构

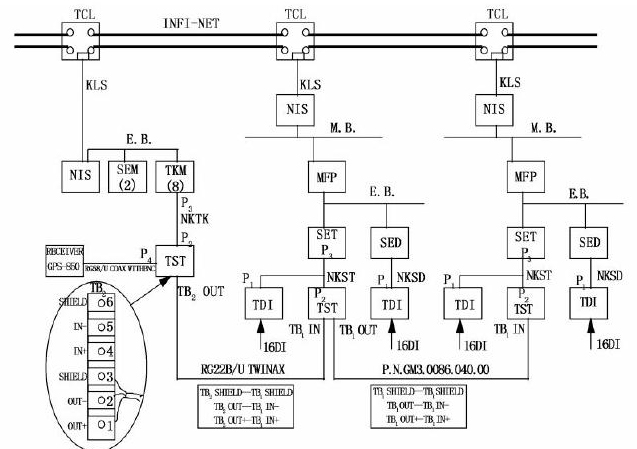

工作人员在控制中心利用建立的SOE信息库及时向运行工作人员进行数据信息的共享，帮助运行者完善事件的发生情况。SOE的配置结构如图所示：

3 ABB DCS系统SOE软件组态

（1）SOE组态：建立SOE数据库。（2）SOE主模件SEM的组态：在Symphony系统中，除组态接口功能码FC242、FC241、FC45外，也需要对GEM进行组态，并生成FC244执行模块。（3）SOE点列表的组态：定义SOE主模件输入量的相应参数及其触发条件。（4）操作员站SERVER上的组态包括：对SOE的发生数量、延迟时间、送往地址以及报表格式等进行定义，同时生产SER。SOE在通过2016年7月的两部分组态以后就可以正常地进行运行工作了。针对GEM主模件的处理是通过MFP来实现的，MFP一体机对TKM传递来的状态信息和时间信息进行例外报告读取，同时对SOE的触发条件进行有效的监视，一旦被触发，马上把时间标签的数据形成为已经定义了的格式文件。

4 ABB DCS系统SOE故障处理措施

4.1 ?SET、SED信号灯闪烁，模件未达成时间同步

首先要检验SET和SED的工作状态是否正常，是否出现了硬件故障，然后重新拔卡、插卡，等待系统恢复后检验能否正常运转。假如还不能正常工作，就更换新的卡件。在系统中，时钟同步包含了两个方面，CNET的时钟同步和操作系统的时钟同步。这两种同步都有自身的精度，但是又相互约束。前者的时钟精度为0-11，后者的时钟精度为0-10.主服务器的时间级别设置和别的服务器级别不一致，因此导致了時间无法同步，所以在对操作系统进行更新或者重新安装时，需要严格根据环路时间级别进行确定。

4.2 SOE事件触发了SOE顺序记录和CNET历史记录时间不一致

时间调整的正确方法是：1.将时钟系统断电，然后在SEM停运之后拔出;2.检查环路中服务器的时间级别，调整好其时钟;3.插入SEM卡件，初始化环路上的时间级别来获取时间，并定位标准时间。在SEM卡件正常运行之后，环路上的设备会相应的完成自身的时间调整。另外，需要主要的一点为，在进行时间调整时确保SEM模件拔出，否则将无法正常进行时间的调整。

4.3 SOE报表不能够反应设备的真实故障

SOE中的每个触发事件都定义SOETrigger的触发条件，通常定义“1”为事件触发。也有将事件触发条件定义为“0”的，那么其它触发条件也要进行相应的定义，并进行重新检查，以确保正常。

4.4 SOE报表上出现多个相同的时间标志点

当SET和SED模件进行更换的时候，极有可能会出现模件上的所有点被重新进行扫描，并且将各个点中所有状态为1的点传送给SEM，这些点就有了相同的跳闸时间。

如果缓冲区中出现了某一个MFP主模件的SOE溢出的情况，MFP就会随之执行，将SOE进行复位，并且同时将所有出现状态为i点的子模件报告给SEM，而且这些状态为1的点均有相同的跳闸时间。FC241的S2用以决定缓冲区的大小，该值通常设置为100就可以了。当环路的负荷出现比较大的情况的时候，可适当加大S5，但最好保持在60s以内。

5结语

综上所述，SOE功能在火电厂中发挥的作用是显而易见的。因此，及时对SOE工作中产生的问题进行处理和完善，是保障火电厂高效率运转和可持续发展不可避免的。

参考文献：

[1]赖华欣，王东.SOE系统简介及故障处理[J].热力发电，2006，（4）：47.

[2]卢化，王蕙.INFI-90SOE系统剖析[J].华东电力，1998，（8）：49-51.

[3]刘一福，赵仕剑，唐海中.DCS系统SOE性能的测试及分析[J].电力自动化设备，2005，（11）：96-98.

[4]刘文峰，傅强.几分钟分散控制系统的SOE性能测试比较[J].华中电力，2005，（6）：35-38.
