制图入库一体化技术应用探讨

范文

施骏骋

摘要：随着近年来测绘技术的发展，测绘数据产品越来越重视数据入库工作，通常在数据采集后首先进行制图编辑，之后进行数据入库，最终形成两套数据，即制图数据和入库数据。事实证明，制图数据与入库数据间经常存在数据转换的问题，在转换过程中常会出现数据精度和内容的损失。本文将传统的数据编辑、入库方法与Geoway建库一体化技术进行比较和分析，结合实际生产工作，介绍Geoway建库一体化技术的理论基础、基本概念、加工数据流程和技术特点。

关键词：制图;数据库;Geoway;一体化技术

中图分类号：P208.2文献标识码：A文章编号：1003-5168（2019）29-0026-03

Discussion on the Application of Drawing and

Storage Integration Technology

SHI Juncheng

（Yunnan Normal University，Kunming Yunnan 650092）

Abstract： With the development of surveying and mapping technology in recent years， surveying and mapping data products are paying more and more attention to data warehousing. Usually， after data acquisition， graphics editing is first performed， and then data is stored in the database， and finally two sets of data are formed， namely， drawing data and warehousing data. It has been proved that there are often some problems of data conversion between drawing data and storage data， such as data accuracy and content loss often occur during the conversion process. This paper compared and analyzed traditional data editing and warehousing methods with Geoway database drawing integration technology， and introduced the theoretical basis， basic concepts， processing data flow and technical characteristics of Geoway database integration technology in combination with actual production work.

Keywords： mapping;database;Geoway;integration technology

傳统的测绘生产模式是首先通过外业进行数据采集，然后用制图软件进行数据编辑，最后按照数据入库要求存入数据库[1]。随着行业的发展，测绘生产模式逐渐从编辑与入库分离、编辑先于入库朝编辑与入库同步、编辑与入库并重的方向发展，并要求编辑数据与入库数据的高无损[2]、高兼容、高同步性。

对于传统的制图和编辑，一般分两步进行。第一步，在AutoCAD中进行制图数据的编辑[3]，即按照国家制图标准来进行图面上的编辑，最终使各种点线面元素、符号、注记等符合国家制图标准要求。第二步，在ArcGIS中对数据进行入库编辑，正确处理各个元素间的拓扑关系，使入库数据按照国家入库规范标准要求进行数据入库。最终，形成两套数据，即制图数据和入库数据。根据以往经验，传统制图入库分离的方法存在诸多问题。因此，Geoway平台根据自己的认识，创造性地提出建库制图一体化的生产模式，在同一套生产流程中，对同一套数据进行一体化的加工处理，生成一套能够同时满足GIS建库和CAD制图的双重要求的数据成果，使制图和入库数据融合为一，提高效率[4]。

航空摄影测量测绘产品数据处理与入库期间，人们可以运用Geoway平台，采用制图编辑与数据入库一体化技术，实现制图编辑和数据入库的一体化[5]。本文对此进行了针对性研究。

1 现状分析以及解决方案

传统测绘内业数据处理工作中，制图数据和建库数据主要存在以下问题。

1.1 初始测绘数据处理后不易及时将旧数据与新数据统一到同一国家标准下

通常，以往的航空摄影测量生产项目中，测图数据只是将地物的各种类别进行了简单区分，并未按入库标准进行图层要素类的划分。随着新的标准出台，工作人员需要将按照旧的国家标准制作的产品转换成新产品，实现旧数据中的各类编码、图层号和符号要求的即时转换。为此，Geoway平台能够随时加载最新方案即时完成标准更新，使两类数据保持与最新国家标准一致[6]。Geoway可实现测图数据到入库数据的快速正反向无缝转换[7]，以适应频繁的入库标准变化带来的不便。也可以利用平台中的质检模块，随时进行数据质量的批量检查与修正，保证始终与最新标准相一致[8]。

1.2 制图与入库在不同平台处理和存储

传统测绘产品制作采用先完成制图数据编辑再进行入库数据编辑的方式，即编辑与入库分离。在传统的分离式数据处理过程中，制图平台与制作入库数据的平台间需要频繁切换，无法保证两套数据中的空间属性和其他属性完全一致。针对此问题，Geoway平台能够实现建库制图一体化，在同一套生产流程中，对同一套数据进行一体化处理，并存入该平台内的数据建库中，实现编辑数据与入库数据的标准一致、同步更新和无损切换，能够同时满足GIS建库和CAD制图的双重要求。

2 制图入库一体化技术

Geoway平台将数据分为三类，第一类是仅用于制图表达的制图数据，第二类是仅用于入库存储的入库数据，第三类是既可以用于制图也可以用于入库存储的数据。第三类是制图数据与入库数据的交集部分，它的多少标志着建库制图一体化的可实现程度。针对第三类数据，在Geoway平台中进行一次处理，即可满足两套数据的要求，并且在其中编辑第一和第二类数据，最后只需分别导出即可得到两套数据，即制图数据和入库数据，并保持可以随时对它们进行显示控制和输出控制，这就是建库制图一体化的理论基础。

3 数据处理流程和技术特点

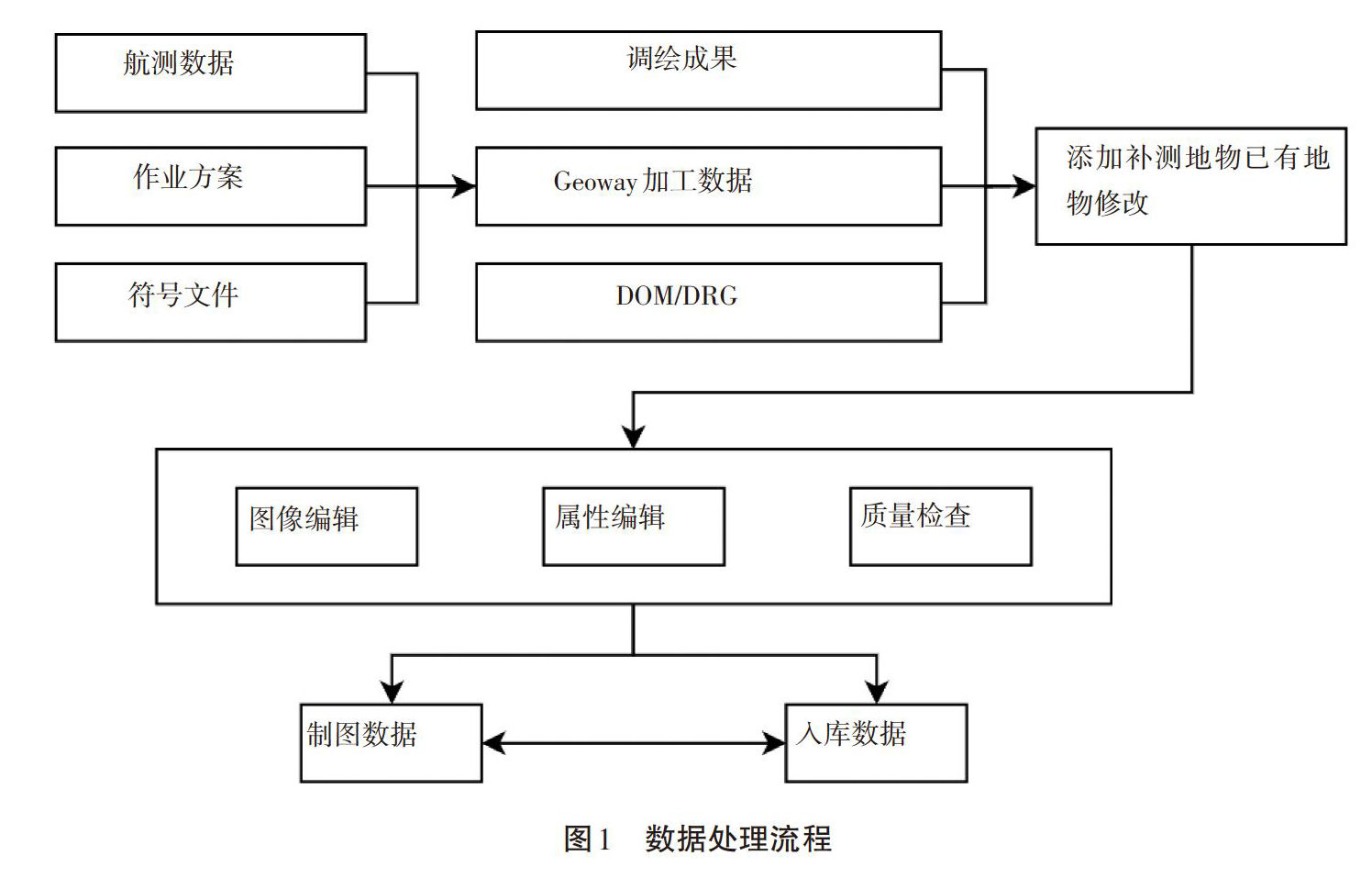

航空摄影测量数据加工的流程如图1所示。

Geoway采用从整体到局部的思路，先编辑框架数据。先处理线状数据中的道路、水系、等高线等，再在框架数据周围增加制图符号，如国家标准编码、地名、路名、河流名等，对于需要构建拓扑面的数据可以一键快速自动生成。数据处理及技术特点主要包括6个方面。

3.1 方案制作

预先制作方案文件，此文件可以使整套作业的流程规范统一，同时使专题符号、线划和面填充色统一，可在工作过程中编辑、修改，实时加载更新。

3.2 地物类编码自动转出、标准实时更新和符号实时切换显示

在数据入库时，Geoway可将地物类代码批量转出存放在相应属性字段值，然后通过预先制作好的地物类代码与国标码的对照文件自动填写地物的國标码，达到入库需要。各类编码和标准变化后可及时加载最新标准对应的方案即可完成更新，使得测绘产品制作和入库与最新国家标准一致[6]。此外，生产过程中还可以进行实时显示和非符号化显示的切换。

3.3 数据加工

按先框架后细节原则，按照道路、房屋及设施、水系、地貌、植被和其他的总体顺序进行数据编辑。对面层要构面并检查处理拓扑问题。相应的水系、道路、房屋等地物等需要附属性值的必须赋予正确属性。控制点、管线、境界与政区、地貌、植被与土质、接合表等数据都要依据规范进行数据编辑处理。

3.4 质量检查、图形编辑、属性编辑

主要检查错误代码、错误图层、悬挂点、伪节点、重点、重线、线要素自相交或打折，拓扑关系不正确问题等[8]。同时，平台具有自动查错功能，可以快速诊断出错位置，及时进行编辑修正。

3.5 图幅整饰与符号化

可利用平台工具自动进行图幅整饰，将各类要素符号化，按照制图标准进行显示。

3.6 接边

从制图数据方面看，接边是为了形成无缝的地图，从入库数据方面看是为了避免所有入库数据合并时出现异常。Geoway接边操作便利，在平台中建立一个接边工程，然后将待接边的数据和周围数据导入，打开接边定义线，即可进行具体接边工作。

4 结论

测绘4D产品制作的数据编辑与入库是测绘行业的主要工作，需要大量的人力、物力和财力。测绘生产模式要逐渐从编辑与入库分离、编辑先于入库朝编辑与入库同步、编辑与入库并重的方向发展，编辑数据与入库数据要实现高无损、高兼容、高同步性，这是行业内的切实需求。针对测绘内业，Geoway平台创新性地采用建库制图一体化技术，为测绘工作中的地图制作提出了新思路。Geoway建库制图一体化技术将数据制图和数据入库进行良好的集成，解决了制图数据与入库数据分离的问题，实现在一套数据中对两套数据同时进行编辑和相互无损快速切换，解决了传统数据中两套数据的交互难题，有其独特的优点，并能提高工作效率。

参考文献：

[1]赵宇娟.基于Geoway的图库一体化的技术实现[J].甘肃科技，2008（19）：40-43.

[2]代莉，邹崇尧，牛建军.CASS数据向GEOWAY的无损转换[J].地理空间信息，2014（2）：45-46.

[3]王波，张亮，孙霞.CAD向GIS数据的转换入库[J].地理空间信息，2011（3）：24-26.

[4]张添.利用GEOWAY软件进行数据处理的应用研究[J].科技创新导报，2010（32）：8.

[5]张彩丽.基于Geoway完成1∶10000 DLG缩编数据的方法[J].地理空间信息，2014（3）：159-161.

[6]邢辉.基于GEOWAY的1∶5000土地利用图制图应用研究[J].科技资讯，2010（20）：63.

[7]吴茹娟.浅谈Geoway在航测数据加工中的应用[J].甘肃科技，2012（16）：39-40.

[8]吴芸，黄庆丰，唐雪海.基于Geoway的森林资源空间数据采集质量控制[J].林业科技开发，2008（4）：93-95.
