ZJ17卷烟机组SE蜘蛛手循环供油润滑改造

范文

陈宏勇

【摘 ?要】ZJ17卷烟机组SE部分蜘蛛手传动机构长时间高速运转后蜘蛛手臂的骨架油封容易老化产生漏油，导致蜘蛛手臂吸爪掉烟和产生油烟现象。通过对蜘蛛手臂漏油分析及根据蜘蛛手传动机构的特殊结构，决定对蜘蛛手传动机构的润滑方式进行改造。将原有的油浴润滑改造成循环供油润滑。通过改造，降低了蜘蛛手传动齿轮箱内的油温，延长了油封的使用寿命，减少了漏油现象，提高了蜘蛛手传动机构的使用寿命，从而降低了维修的劳动强度，提高了设备的作业率，而且降低了生产成本。

【Abstract】The skeleton oil seal of the spider's arm is easy to age and cause oil leakage after a long period of high speed operation of the spider's hand transmission mechanism of ZJ17 cigarette making unit SE， which leads to the phenomenon of smoke dropping from the spider's arm's suction claw and lampblack. By analyzing the oil leakage of spider's arm and according to the special structure of spider's hand transmission mechanism， the lubrication mode of spider's hand transmission mechanism is modified. The original oil bath lubrication was transformed into circulating oil supply lubrication. Through the modification， the oil temperature in the gear box of spider hand transmission is reduced， the service life of oil seal is prolonged， the oil leakage is reduced， the service life of spider hand transmission mechanism is improved， the labor intensity of maintenance is reduced， the operation rate of equipment is improved， and the production cost is reduced.

【关键词】ZJ17卷烟机组;蜘蛛手传动机构;手臂组件;油浴润滑;循环供油润滑

【Keywords】ZJ17 cigarette making unit; spider's hand transmission mechanism; arm components; oil bath lubrication; circulating oil supply lubrication

【中图分类号】TS43 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 【文献标志码】A ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 【文章编号】1673-1069（2020）07-0168-02

1 引言

ZJ17卷烟机组是引进德国虹霓（HAUNI）公司设计制造的世界著名卷接机组PROTOS70技术后，由国内烟机厂制造的，集机、电、气、液、核、光于一体，具有高生产率、高可靠性的滤嘴卷烟自动生产线，是大中型卷烟厂的主要生产设备。

ZJ17卷接机组SE部分蜘蛛手传动机构的作用是将卷烟机上的双倍长度烟支输送到MAX接装机的接烟鼓轮上，是机组高精度运转的机构之一，蜘蛛手传动机构传递烟支平稳，避免了烟条在传送过程中由于碰撞产生烟支褶皱等质量缺陷，提高了烟支接装质量。因此，蜘蛛手传动机构的工作状态怎么样直接影响到烟支的接裝质量、设备效率、维修费用以及辅料消耗。经过长时间运转后，蜘蛛手臂吸爪槽容易产生负压吸风通道堵塞，导致蜘蛛手传动机构传送烟支过程中掉烟支的故障现象。经过观察分析，这一故障正是蜘蛛手臂漏出的润滑油进入了负压通道产生油灰所引起的，不但污染烟支甚至可能造成生产质量事故，对卷烟质量和设备维护存在着极大隐患。而且频繁地更换骨架油封，也增加了劳动强度和生产成本。

2 改造原因

ZJ17卷烟机组在生产过程中，蜘蛛手传动机构高速运转，导致蜘蛛手传动齿轮箱内的油温升高，从而使蜘蛛手臂的骨架油封老化，产生漏油现象。在蜘蛛手臂吸爪中的负压吸风由漩涡风机提供，设备在运转过程中烟灰容易被负压吸入形成油灰，油灰在吸风槽越积越多，造成吸爪上的吸风孔堵塞，导致蜘蛛手传动机构在传送烟条的过程中产生烟条脱落的现象，甚至产生油烟的质量缺陷。在排除故障时，最终的解决方案往往是更换蜘蛛手传动机构的手臂组件。手臂组件更换时间长，工作量大，造成设备的维修时间不必要的增加，导致设备使用效率明显降低。

ZJ17卷烟机组SE部分已有集中循环供油润滑系统，可以很方便地从润滑系统的支路分配器上联接一根油管进行供油，蜘蛛手传动齿轮箱中的润滑油在回油的过程中经过较长的回油管与主油箱中的润滑油汇合。齿轮箱中的润滑油在整个回流过程中，起到了一种散热、降温的效果。齿轮箱中的零件因高速运转所产生的温度就会随着润滑油的不断循环慢慢降低。这种改进方法简单实用，零配件费用也不是很高。

3 SE蜘蛛手传动机构的油浴润滑与循环供油润滑分析

3.1 油浴润滑

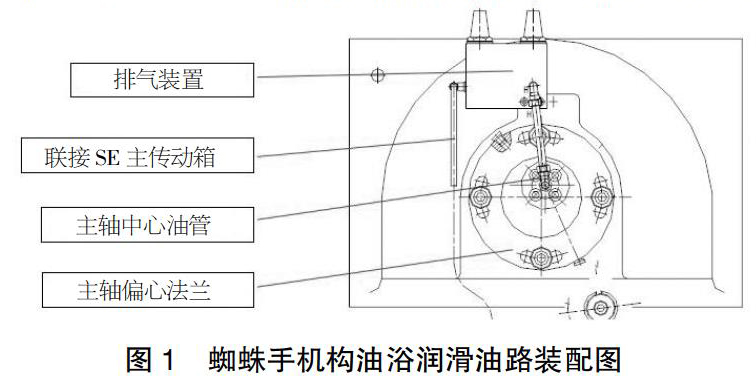

如图1所示，SE蜘蛛手传动机构齿轮箱的油浴润滑是齿轮箱内存放1.2L的润滑油，当设备运转时，蜘蛛手传动机构处于高速转动，使油温升高，油雾产生，导致蜘蛛手传动机构内部温度变高。此时，蜘蛛手传动齿轮箱中的润滑油产生的油雾从主轴中心油管流经排气装置后排出;SE主传动箱产生的油雾也流到排气装置后排出。

在传统的油浴润滑方式下，当发生超负荷、循环负荷或高温运行时，液态润滑层允许金属对金属直接接触，为此经常导致破坏。这是产生严重磨损并降低零件使用寿命的直接原因。

3.2 循环供油润滑

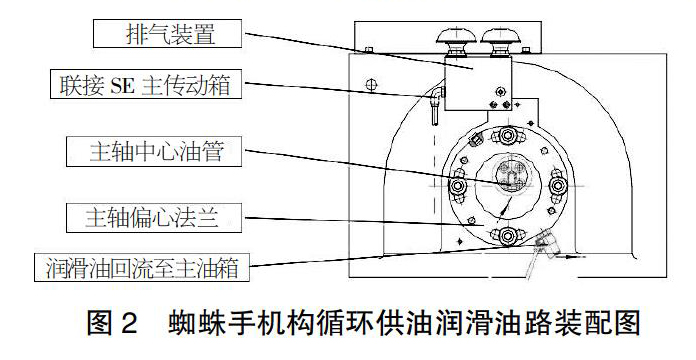

如图2所示，通过对原蜘蛛手传动机构的部分零件做改进设计后蜘蛛手传动齿轮箱中的润滑油与集中润滑系统主油箱中的润滑油连通，即使得蜘蛛手传动齿轮箱中的润滑油在回油的过程中经过较长的回油管与主油箱中的润滑油汇合。润滑油在整个回流过程中，起到了一种散热、降温的效果。当部件内部润滑方式采用循环供油润滑，部件在高速运转过程中，所产生的温度就会随着润滑油的不断循环慢慢降低。

4 改造过程

4.1 SE集中润滑系统分析

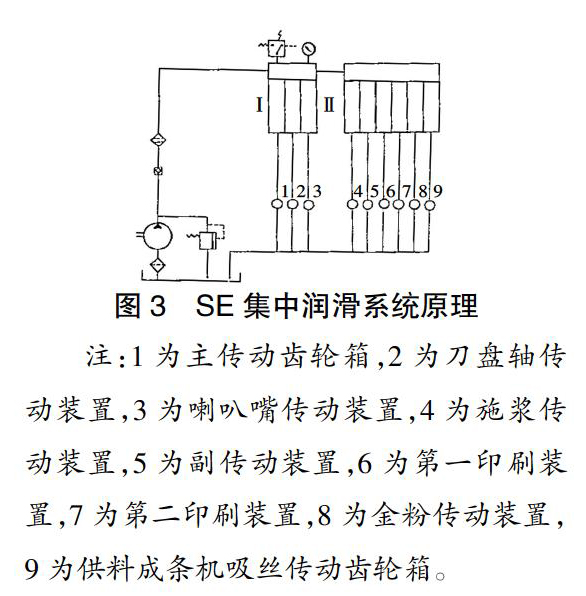

集中润滑系统原理如图3所示，由主油箱、油泵、粗过滤器、溢流阀、单向阀、精过滤器、压力监控器、油压表、分配器及管路等组成。工作时主油箱内的润滑油被油泵抽吸经粗过滤器过滤后，经单向阀、精过滤器进入分配器（I）和分配器（II）。分配器（I）输出的润滑油润滑主传动齿轮箱、刀盘轴传动装置、喇叭嘴传动装置;分配器（II）输出的润滑油润滑施浆传动装置、副传动装置、第一印刷装置、第二印刷装置、金粉传动装置和供料成条机吸丝传动齿轮箱。然后，润滑油分别回流到主油箱冷却后再循环。如果油压超过0.5MPa，溢流阀打开，油泵抽吸的润滑油直接经溢流阀流回主油箱。油压达到正常压力后，溢流阀自动关闭，起到安全保护的作用。

分配器（I）上装有压力监控器，当油压低于0.04MPa时，压力监控器发出信号，机器停止运行。当油压升到0.06MPa时，机器重新启动。油箱容量50L，当油位下降到油标中线以下时应加油。

4.2 SE蜘蛛手传动机构循环供油润滑改造

如图2、4所示，将改造后的SE蜘蛛手传动机构安装完毕后，再从集中润滑系统分配器Ⅰ油压表处（见图3）接一根油管联接SE蜘蛛手传动机构的进油口，当设备转速达到3000转/min时，蜘蛛手传动机构在二位二通电磁阀的作用下启动循环供油，润滑油通过蜘蛛手主轴中心油管流入蜘蛛手传动齿轮箱。当蜘蛛手传动齿轮箱中润滑油达到设定位置时便从主轴中心经主轴偏心法兰回流到主油箱。蜘蛛手传动机构中的润滑油随整个集中润滑系统循环，改善了蜘蛛手传动机构的润滑效果，降低了润滑油的温度，提高了蜘蛛手传动機构的使用寿命。

5 改造效果

此项改造在常德卷烟厂经过一段时间的试运行，从表1中的数据可以看出：蜘蛛手传动机构温度平均下降超过了10℃，从而延长了油封的使用寿命，减少了蜘蛛手传动机构蜘蛛手臂的漏油现象，大大减少了设备的维修时间，节约部套维修成本，提高了蜘蛛手传动机构的使用寿命，提高了设备的作业率。蜘蛛手传动机构循环供油润滑改造，进一步完善了ZJ17卷烟机组的性能。

表1 ?蜘蛛手传动机构改造前后温度对照表

现今，这一改造项目已经作为技术标配在出厂新机上推广使用，并且得到了客户的一致好评。

【参考文献】

【1】董祥云.ZJ17型卷接机组培训教材第一版[EB/OL].http：//www.doc88.com/p-502543147492.html，2012-03-08.
