研制修井油管丝扣自动涂油装置

范文

张兴瑞

摘要油管是油水井生产、作业的必备工具，下井油管丝扣必须按要求涂抹密封油脂，以达到密封油管、保护丝扣连接，方便上、卸扣操作的目的。现场修井技术人员和工人技师成功研制了修井油管丝扣自动涂油装置，取得了良好的应用效果。

关键词修井油管丝扣自动涂油装置

0前言

油管是油水井生产、作业的必备工具，下井油管丝扣必须按要求涂抹密封油脂，以达到密封油管、保护丝扣连接，方便上、卸扣操作的目的。然而目前，作业现场密封油脂主要采用人工涂抹的方式，由于没有专用工具，工人仅通过简单器具进行涂抹，造成密封油脂涂抹量的随机性、不均匀性，带来了地面、油層的污染，作业效率低、质量差、返修率高等一系列问题。因此，研制了修井油管丝扣涂油装置，通过现场试验，该装置解决了手工涂油不均匀、效果差，效率低的问题，有效提高了地面无污染作业率，消除了作业施工油管损伤，减少了修井作业成本，降低了作业施工返修率，为构建和谐、绿色生态油田起到了积极作用。

1结构与工作原理

1.1 结构

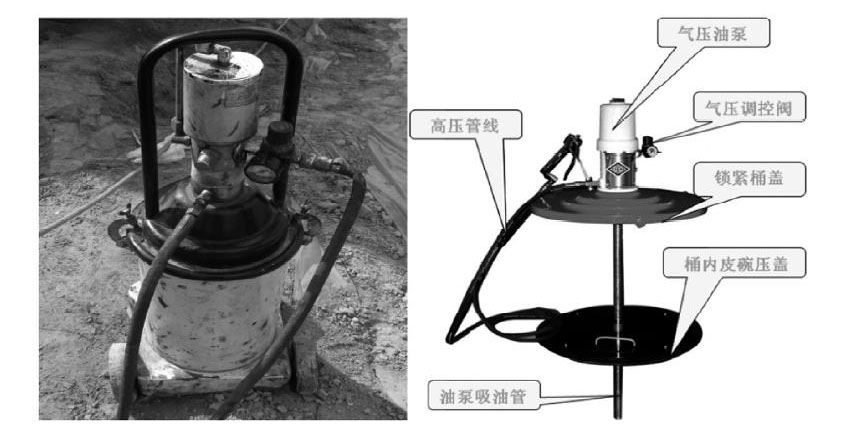

该装置主要由1.高压管线 2.油泵吸油管 3. 气压油泵4、锁紧桶盖5、桶内皮碗压盖6、筒体组成，如下图所示。

1.2工作原理

该装置利用通井机0.4-0.8PMa气源为动力，注油泵的注油枪用高压软管连接起来，松开锁紧桶盖的锁扣，提住扶手稍微倾斜地将泵从桶内取出。放入油料，将油面压板及注油泵的吸油口垂直插入贮油桶中。接通气源，压缩空气的压力转换成更大的流体压压迫密封脂移动，进入输油管线。根据实际需要预设定高精度定量喷油，设定气压控制进气压力。启动喷油按钮，高压管线内的密封脂通过喷头定量地喷在油管丝扣上。油管在液压钳动力转动下，密封脂随螺纹转动进入丝扣间隙。密封脂在油管转动下均匀地涂在油管丝扣上，降低了油管丝扣转动高温磨损。

2 现场应用效果

2.1现场应用

修井油管丝扣自动涂油装置，于2018年6月研制成功后在作业施工现场推广使用，现场使用效果明显，体现了以下特点：

（1）提高油管连接部位密封质量，减少油管丝扣损坏。

（2）保障了油管丝扣润滑，避免卸油管时造成油管损害。

（3）规范了操作程序，节约材料支出，减少成本投入。

（4）提高了工作效率，降低了修井作业工人劳动强度。

2.2经济效益

作业大队目前共有作业施工动力35部，每个施工现场需要配备一件，共35件，每件成本大约8000元。共需要35X8000=28（万元）。

以目前作业大队年修井2000口计算，每口井因涂丝扣油造成油管磨损一根计算：

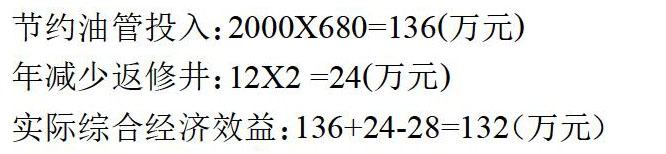

节约油管投入：2000X680=136（万元）

年减少返修井：12X2 =24（万元）

实际综合经济效益：136+24-28=132（万元）

3结论与建议

修井油管丝扣涂油装置提高了油管连接部位密封质量，减少了油管磨损，提高了施工质量，保障了油管丝扣润滑，避免上卸油管时造成油管损害，延长油管使用寿命，杜绝了质量隐患，提高了施工作业一次合格率。避免了油管的成本投入，有效减少了修井作业工人劳动强度，降低了作业施工返修率。

修井油管丝扣自动涂油装置及相应配套成熟技术可在胜利采油厂作业施工井上全面推广，预期可取得良好的社会效益和经济效益。

参考文献

[1] 贾斐，廖林，李世琴，尤滨清，杨立功.油管丝扣油脂涂抹器的研制与应用[J].钻采工艺，2003（01）.

[2] 王宏，赵松伟.油管丝扣密封脂涂抹工具的研制与应用[J].科技创新导报，2018（02）：114-115.

[3] 严伟.常规修井油管丝扣漏失原因的几点认识[J].工程技术（引文版），2016.
