小型局部衣物清洗烘干机的设计

范文

段德荣林向阳李贺龙李发家张义花

摘要：为了解决衣物局部清洁问题，设计了一款小型局部衣物清洗烘干机，主要包括擦洗和烘干功能。通过前盖与擦洗装置配合冲洗并清洁局部污渍，利用烘干装置快速烘干，实现衣物局部污渍快速清洁。

关键词：局部清洁;擦洗;烘干;

中图分类号：G4?文献标识码：A?文章编号：（2021）-10-305

引言

日常生活中，由于不小心会在衣物上产生局部污渍，利用传统洗衣方法对衣物整件清理势必会造成时间和资源的浪费[1]。小型局部衣物清洗烘干机将取代原始的对带有局部污渍的衣物整体全洗，采用专门清洗污渍点的方式，进行快速高效清洗。

一、功能原理

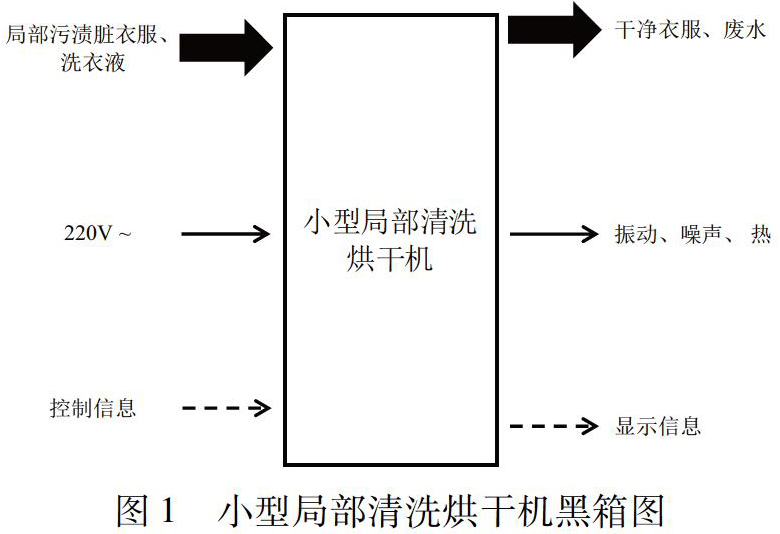

如图1所示为小型局部清洗烘干机黑箱图，带有局部污渍的脏衣服和洗衣液为物料输入，使用220V家用电源为能量输入，机器上的按钮操控为控制信息，从而实现小型局部清洗烘干机对小型污渍的清洗烘干功能，最终实现干净衣物的输出。

二、机械结构

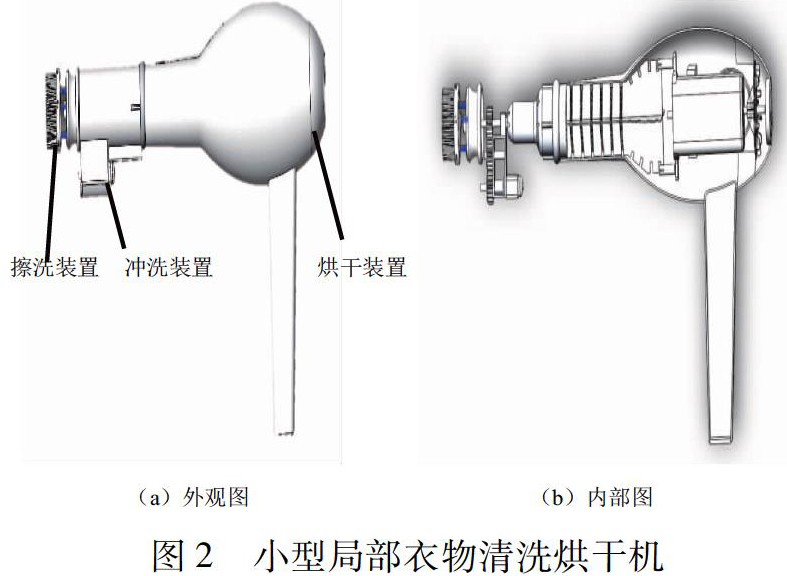

为了实现上述图1中的功能，设计了如图2所示小型局部清洗烘干机，主要由擦洗装置、冲洗装置、烘干装置组成。通过前盖与擦洗装置的配合对局部污渍进行擦洗，使用清水进行冲洗，从而实现局部清洗功能，最后通过烘干装置吹出的热气流，使局部污渍位置快速烘干，从而实现其烘干功能。如图2所示，小型局部清洗烘干机是将有污渍的局部衣物进行局部清洗、烘干，从而转化成干净的衣物。

将各装置有序连接，依次工作，可以实现预期功能。通过擦洗装置和冲洗装置来实现局部清洗功能，擦洗装置是通过电机齿轮组传动带动毛刷转动，进而对局部衣物进行清洗[2]。弹簧结构增大毛刷的活动空间，防止损坏衣物，四周小毛刷使清洁部位更全面。冲洗装置是将衣物的局部污损处平展铺到清洗槽上，提供清洗空间。清洗槽与排水槽之间，通过旋转柱连接。当止水柱与流水孔重合时清洗槽水不可流出，可以正常进行局部清洗，当清洗完成后，旋转外壁使止水柱与流水孔错开，排出污水，进行下部操作。烘干功能是通过烘干装置来实现的，烘干装置的原理与吹风机相同。通过电机带动尾部风扇转动，产生向前的气流，經过加热片，从而产生热气流对衣物进行局部烘干，因营造了相对密闭的环境，可加速热气流循环，实现快速烘干[3]。

三、结论

该产品目前还处在创新概念性阶段，下一阶段可以加强产品一体化功能，增强其综合性。例如可在将清洗、加水、排水、烘干等功能装置通过单片机设置程序控制一系列清洗流程，实现智能一体化。也可拓展不同的升级发展方向，如小型易携带式、可伸缩清理大型物品式等，以形成一系列不同升级方向的产品链，增强产品的发展潜力和应用广度。

参考文献

[1]?史铁梅. 大学生衣物清洁方面需求调查报告[J]. 产业与科技论坛，2019，18（8）：138-139.

[2]?汤凯利，张华，邓德喜，等. 一种微重力下洗衣装置的设计与研究[J]. 载人航天，2019，25（3）：403-410.

[3]郑智，高名宏，孟锦晖，等. 一种衣物晾晒机研究[J]. 湖北农机化，2019，232（19）：124-125.

作者简介：段德荣，（1988.04-），男，汉，山东济南人，博士研究生，讲师，研究方向：流体诱导振动方向。

基金项目：本文系济南大学机械工程学院教学研究项目（JME1903）;济南大学教学研究项目（JZD1904）
