万用表在电子产品检修中的特殊作用

范文

何志杰

万用表是进行电子产品检修最常用的仪表，它的主要作用是测量电子电路中的电流、电压和电阻。电流、电压和电阻是电子电路中的三个最基本、最重要的因素，电路工作正常与否，由电流、电压和电阻的值可以反映出来。因此，在对电子产品进行检修的过程中，使用万用表测量电路中的一些关键点的电流、电压和电阻值，通过与电路正常工作时的参考值比较，可以确定故障部位和找出损坏的元件。

但在电子产品的检修实践中，会出现这样一种情况：用万用表表笔测量故障点的电压时，测量数值接近正常值，故障现象消失：表笔离开检测点时，故障又出现。这是因为使用万用表对电子电路进行测量时，在特定的情况下，万用表还具有一些特殊作用。

一、恢复电路中变大或开路的电阻，为检测点提供正常工作电压

万用表本身有一定的内阻(如MF500－B型万用表的直流电压档，其内阻为20KΩ/v)，当莫表笔接到电路中两点进行检测时，相当于在这两点连接了一个电阻。因此，在电路中如果这两点之间的电阻阻值变时，用万用表测这两点的电压时，就使得这两点间的电阻值为变大的电阻与万用表内阻并联后的等效电阻；或者是这两点电阻开路时，万用表的内阻代替了这两点间的电阻。若此等效电阻值与原电阻正常值接近，则正好为检测点提供了正常的工作电压，此时电路的工作状态必定正常。而当表笔离开后，电路工作状态又不正常了。故在检测过程中，应随时注意电子产品的工作情况。

例一：鸿雁D35J－2U黑白电视机，行、场均不同步。

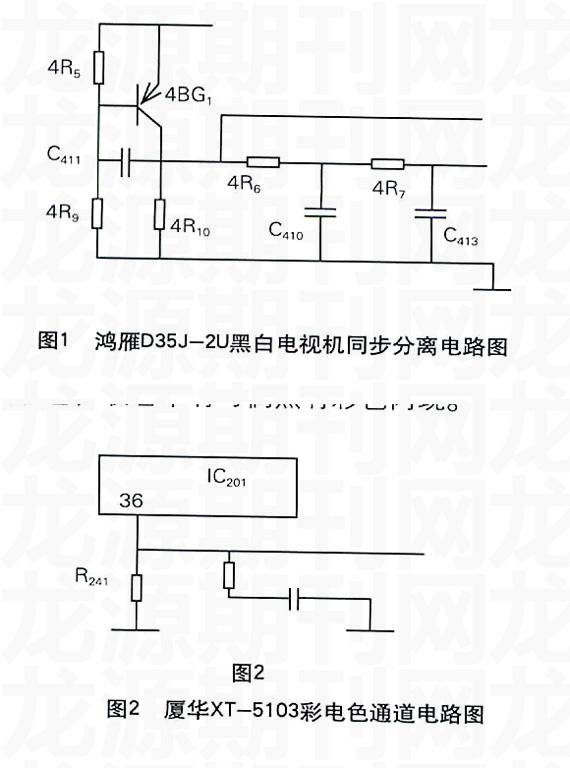

从现象分析，故障应在同步分离部分，该机同步分离电路如图1所示。测同步分离管4BG1的各极电压为ue=11V，Ub=10.6V，属正常。误以为行、场两部分同时出现问题，经查行、场电路均正常。再次检测4BGl的电压，当检测其eb间电压时，发现u=0。分析认为是4R9开路所致，用万用表测u时，万用表本身的内阻并联在4R9两端，成为4BG1的偏置电阻，为之提供偏置电压。实验时发现测4BG1的u时，屏幕上确有稳定正常的图象，松开表笔，行、场又不同步。焊下4R9检查，确已开路，换新后故障排除。

例二：厦华xT－5103彩电，开机后黑白图象和声音正常，无彩色，收看中有时偶然有彩色闪现。

测色通道各关键点电压，同时注意屏幕的反应。当测IC201(TA7698)36脚时，有稳定正常的彩色，且电压正常(3.6V)，松开表笔，彩色消失。关机，用万用表电阻档测36脚对地电阻，如图2所示，正好为R241的数值(10kQ)。测在路电路时，测量值应小于实际值，分析可能是R241变大。焊开R241一脚后测量其阻值，结果为15KΩ，换R241后故障排除。

改用内阻较大的数字万用表测量，电压为4V偏高，且仍无彩色。这是因为数字万用表内阻很大，与R241并联后等效电阻仍近似为R241的值，在路测量R241电阻约15k，比正常值大，正常情况下在路测量值应小于正常值(10kΩ)。

数字万用表虽然内阻大，相对较小的电阻并联时效果不大，但对较大的电阻仍可起到这种作用。如，在检修康佳TP-820彩电“白板”故障时，查视放各极电压正常，加速电压为450V亦正常，此时屏幕有图象出现。分析认为是加速电位器与地之间的470kΩ电阻开路，而此时数字万用表的高内阻也正好起到了作用，换后正常。如果此时没有注意观察屏幕，会误以为加速电压正常而走许多弯路。

二、感应交流信号后作为信号源，为检测点提供脉冲信号

电子产品工作时，各部分都工作于一定的频率，在小范围内都有一定的信号对外辐射，对于电视机，其中行逆程脉冲信号较强，使用万用表进行检测时，容易被万用表所感应，此时万用表就成为一个信号源。若检测点正好是由于无行逆程脉冲或脉冲信号幅度小而不能正常工作时，用万用表检测该点的同时就为该点提供了脉冲信号或加强了脉冲信号幅度。因此就会出现测量时工作状态正常，表笔离开后又出现故障的现象。

例三：快乐牌Hc－2061彩电，故障现象同例二。

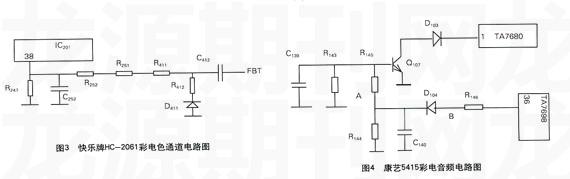

根据例二的经验，测lC201(TA7698)色通道各脚电压时注意屏幕的反应。发现在测38脚电压时彩色出现，如图3所示。以为R247阻值变大或开路，焊下测量却为正常值。分析38脚要有正常幅度的行逆程脉冲才使色通道正常工作，而行逆程脉冲由FBT的7脚经C412、R411、R251、R252到38脚。查上述各元件及R412、D411时，基本正常，代换C412后机器工作正常。分析认为是C412容量变小或性能不稳导致从FBT的7脚到IC201(TA7698)的38脚的行逆程脉冲幅度变小，而万用表测量时正好将感应到的行逆程脉冲加到38脚，使之有正常幅度的脉冲信号而正常工作。

例四康艺5415彩电，开机后声音由小到大，约十分钟后趋于正常。此后关机在短时间内开机则正常，若时间过长，则故障重现。

故障时测音频电路各有关点电压，数值均为正常，但在测Q107基极电压时，声音变为正常。松开表笔，声音变小。如图4所示，断电查R143、R144、R145均正常，根据例三的经验，怀疑由TA7698的36脚输出复合同步信号到达Q107基极时幅度太小，将表笔依次接到A、B两点，发现接到A点时声音正常，而接到B点时声音不正常，A、B间只有二极管D104，怀疑其性能变差，须工作一段时间发热后才正常，换D104后故障排除。

在为检测点提供脉冲信号方面，数字万用表的作用不大，在例三和例四中，用数字万用表进行实验，故障现象没有变化，分析认为是数字万用表内阻太大，作为信号源对检测点输出的信号太弱。

以上是本人在使用万用表检修电视机的实践过程中，对万用表除测量电流、电压和电阻外的特殊作用的一些认识，其他电子产品的检修过程可能也有类似的情况，希望能得到广大同行、专家的指教，不足之处，敬请斧正。

(作者单位：湖南省化工职业技术学院)
