《猪粪生物炭基金属催化剂催化处理养猪废水的效果》-农学论文，农业论文-论文范文参考-科学狗论文网

标题

猪粪生物炭基金属催化剂催化处理养猪废水的效果

范文

张志军高奕钰胡佳伟

摘要：为处理养猪场废水，解决其可能对地表水或地下水造成的污染问题，以猪粪生物炭为载体用浸渍法制备了Fe、Zn/生物炭（AC），对其制备条件进行了考察，并且对筛选后的负载金属生物炭进行了表征。采用金属生物炭-H2O2催化氧化法处理养猪场废水。结果表明，养猪场废水COD为2 904 mg/L时，投加0.02 g Zn/AC、0.005 mL H2O2，在反应时间8 h，pH值为7，温度在55 ℃的条件下，COD去除率（qe）最大，达到70.98%。

关键词：猪粪;负载金属生物炭;过氧化氢;催化氧化;养猪场废水

中图分类号： X713? 文献标志码： A? 文章编号：1002-1302（2020）06-0278-05

养猪场废水主要来源于猪粪尿和饲养场地的冲洗水，其化学需氧量（COD）、氨氮、SS等指标含量较高，直接排放进入水体或存放地点不合适，将造成地表水或地下水水质严重恶化。畜禽粪尿的淋溶性很强，粪尿中的水溶性有机物等指标偏高，如不妥善处理，会通过地表径流和渗滤进入地下水层污染地下水。

生物炭是动植物残体经过缺氧热解制备的一类含碳物质，因其阳离子交换量较高、多孔、比表面积大、表面含有多种官能团等特点，所以对重金属、农药等污染物来说是一种高效的吸附剂。当前，我国农田废弃物主要以秸秆、动物粪便为主，年产量巨大，有效利用率低。且粪便的长期露天堆积，渗滤液会随径流污染地下水，使水体富营养化，并且水体中的病菌可能造成水体和土壤污染，使其变质[1-3]。猪粪质地较细，含有较多的有机质和氮磷钾，本试验对猪粪炭的制备工艺进行优化，在将原料烧制成生物炭的基础上，负载一定浓度的金属离子以提高在污废水处理过程中其特殊性能和特定的吸附与催化性能。

双氧水具有较强的氧化能力，能在活性炭表面迅速分解放出原子态氧或生成羟基自由基，这些强氧化剂能迅速氧化分解废水中的有机物，达到降低废水的COD含量和色度的目的，且生物炭作为固体催化剂经适当处理可以多次重复使用[4]。

因此，本试验采用浸渍法制备了负载铁生物炭（Fe/AC）、负载锌生物炭（Zn/AC），以过氧化氢（H2O2）作为氧化剂，催化氧化养猪场废水，实现了对高浓度养猪废水的高效降解。

1 材料与方法

1.1 试剂与仪器

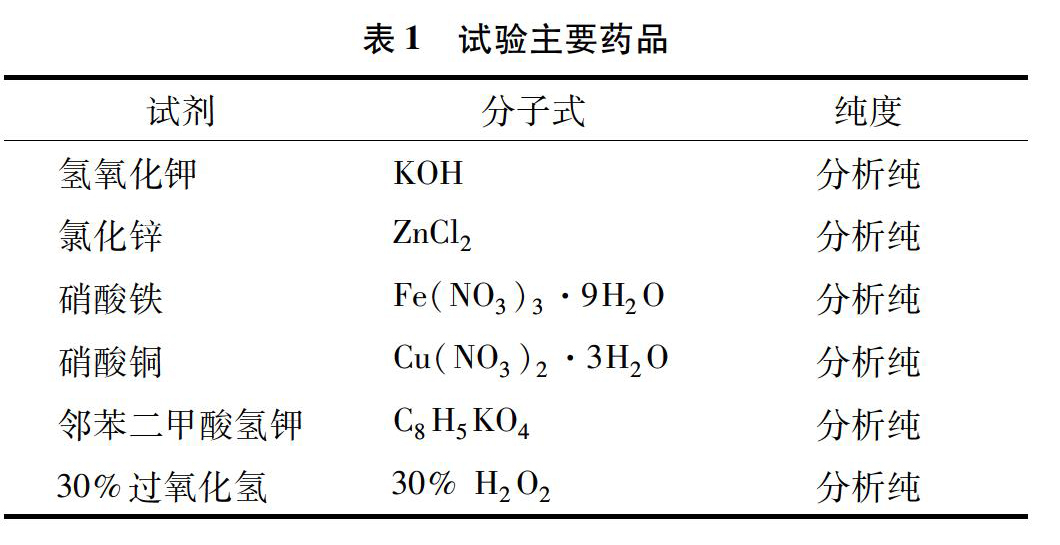

制备生物炭的猪粪原料以及养猪场废水均来自常州市武进区某养猪场，经自然晾干后研磨备用。试验中所用的试剂和仪器设备见表1、表2。

1.2 试验方法

1.2.1 催化剂的制备将5 g粉碎后的猪粪原料放入0.8 mol/L KOH溶液中，搅拌混合均匀后于 40 ℃ 下的恒温振荡箱振荡24 h，然后将稠状物倒入培养皿干燥至恒量，将干燥后的固体研磨后置于管式真空炉中，以15 ℃/min的升温速度升至 600 ℃，保持在该温度条件下灼烧一段时间，待热解剩余物冷却到室温后用盐酸浸泡酸洗，再用去离子水反复冲洗，干燥后研磨过筛，得到猪粪生物炭。

将0.5 g预处理后的猪粪生物炭浸渍到一定浓度的100 mL金属离子溶液中，于40 ℃下振荡24 h，抽濾并在105 ℃烘箱中干燥后反复称量至恒质量后，于管式真空炉中煅烧一定时间，即制得负载金属生物炭。

1.2.2 养猪场废水吸附试验移取养猪场废水（pH值为7、COD含量为2 904 mg/L）50 mL于 100 mL 具塞锥形瓶中，加入一定量生物炭。140 r/min 恒温摇床中振荡一定时间后测定COD值。分别考察生物炭投加量、pH值、吸附时间等因素对吸附效果的影响。

1.2.3 生物炭的表征对优化制得的复合活性炭进行表征，利用SEM观察改性前后生物炭的表面形貌变化，利用XRD分析负载前后生物炭物相结构的变化。

2 结果与讨论

2.1 探讨不同金属离子浓度下负载金属活性炭对废水COD去除效果的影响

将0.5 g预处理后的猪粪生物炭浸渍到一定浓度的100 mL金属离子溶液中，40 ℃下振荡24 h，抽滤并在105 ℃烘箱中干燥6 h，于管式真空炉中煅烧2 h。探讨不同浓度下负载金属活性炭对废水COD去除效果的影响。

由图1可知，COD去除率随锌离子、铁离子浓度的增加先升高后降低，当锌离子浓度为 0.5 mol/L、铁离子浓度为1 mol/L时，COD去除率（qe）达到最大值。浸渍初始时，随着氯化锌、硝酸铁用量的增加，有较多量的锌离子、铁离子负载于活性炭内表面，当负载量低于活性炭表面单分子层分布的最大值时，以分散形态分布在猪粪活性炭的表面因此表现出较高的催化活性。当氯化锌、硝酸铁用量超过单分子层分布最大值后，COD去除率降低，原因是由于此时负载量高于活性炭表面单分子层分布的最大值，部分以大颗粒结晶形态析出从而导致催化剂活性降低[5]。

2.2 探讨不同活化温度下负载金属活性炭对废水COD去除效果的影响

将0.5 g预处理后的猪粪生物炭浸渍于 0.5 mol/L 的100 mL金属离子溶液中，40 ℃下振荡 24 h，抽滤并在105 ℃烘箱中干燥6 h，于管式真空炉中煅烧2 h。探讨不同温度下负载金属活性炭对废水COD去除效果的影响。

由图2可知，COD去除率均随Zn/AC、Fe/AC煅烧温度的提高先增大而后降低，随着温度的不断升高，较大程度地使活性组分在加快迁移速度的同时也使其分散度得到了提高，从而使催化剂的性能得到了明显的提高，废水COD去除率也逐渐上升。当煅烧温度分别达到400、500 ℃时，COD去除率均达到最大值。当煅烧温度超过最大吸附量所在温度时，生物炭孔组织结构遭致烧损，微孔组织受到破坏，从而降低了催化剂的催化能力，COD去除率也因此降低[6]。

综上所述，在2种金属离子不同浓度、温度下，生物炭中Zn负载猪粪生物炭是一种较好的催化剂，其中锌离子浓度为0.5 mol/L、煅烧温度为 500 ℃ 时的Zn/AC对养猪场废水吸附效果最好[7]。因此，选择此条件下的Zn/AC继续以下试验。

2.3 生物炭的表征

2.3.1 XRD分析从图3可以看出，未经负载的猪粪生物炭在20°～30°、30°～35°出现宽而强的碳衍射峰，表明猪粪生物炭中有大量石墨微晶存在。经ZnCl2改性后，衍射峰呈现出不同程度的削减，而2θ在30°～40°、47.46°、56.52°、62.78°、67.88°都存在着较为尖锐的ZnO衍射峰[8]（图4）。表明，负载锌的猪粪生物炭主要成分为ZnO，衍射峰尖锐说明其有较高的结晶度[9]。

2.3.2 SEM分析从图5-a、5-b可以看出，未负载金属的猪粪炭表面有很多空隙，而ZnCl2改性后的猪粪生物炭，孔结构增多，表面形状凹凸不平，使得其比表面积大大增加[10]。更多的ZnO附着在猪粪炭表面及孔隙内部，有利于吸附能力的提高。

2.4 不同影响因素对养猪场废水COD处理效果的影响

2.4.1 生物炭投加量的影响不同活性炭投加量下AC、Zn/AC催化养猪场废水去除率情况如图6所示。对于AC投加量而言，COD的去除率总体呈上升趋势，在投加量为0.05 g时使得去除率从 21.28%到达最大值43.59%;对于Zn/AC的投加量而言，投加量在0.02 g时到达了峰值，继续投加使得COD的去除效率开始出现下降，这主要是由于生物炭在逐渐达到吸附饱和后又出现了脱附现象[11]，所以认为0.02 g Zn/AC对COD的去除效率最高。可以看出，同等条件下Zn/AC对养猪场废水COD

去除效果最为明显，最高时去除率达到61.64%。

2.4.2 过氧化氢投加量的影响不同H2O2用量下，H2O2单独氧化养猪场废水，AC、Zn/AC催化H2O2氧化降解养猪场废水的COD去除率情况如图7所示。

H2O2氧化对COD的去除率最高为34.44%，去除率很低，说明H2O2在没有催化剂存在时氧化分解废水作用很小。AC和Zn/AC催化H2O2氧化的COD最高分别为58.54%、68.38%，反应体系中AC和Zn/AC均可以提高H2O2的分解率，其中加入Zn/AC时H2O2分解率更高。生物炭在催化过氧化氢氧化有机物的反应中，能够和碱性溶液中OH-作用一样，引发一系列链式分解反应。根据H2O2催化氧化反应机理，反应体系中的催化剂能够提高H2O2分解产生羟基自由基的效率，增加溶液中羟基自由基的浓度，提高有机物的去除率[12]。但是随着H2O2投加量的增加，COD去除率缓慢下降。Zn/AC催化剂对废水的降解作用明显，H2O2最佳投加量为0.005 mL。

2.4.4 pH值的影响不同pH值条件下，AC、Zn/AC 催化H2O2氧化养猪场废水的COD去除率见图8。

由图8可知，随着pH值逐渐增加，Zn/AC的qe由33.68%逐渐上升，最高去除率68.39%（pH值=7）;AC的qe也由pH值=2時的24.79%逐渐上升至pH值=7时的61.67%。但当pH值继续增加时，qe反而逐渐下降。这是由于pH值较低时活性炭的吸附位点与H+结合，导致COD的去除率很低;随着pH值的增加，由于与H+结合的吸附位点被释放出来并与污染物结合，所以COD的去除率快速增大;当pH值较大时，由于溶液中游离的OH-与过氧化氢分解的·OH的反应加速了过氧化氢的分解，从而降低了氧化效果，所以qe呈下降趋势[13]。综上所述，对于Zn/AC、AC去除养猪场废水COD来说，反应最佳pH值均为7。

2.4.5 时间的影响不同时间下，AC、Zn/AC催化H2O2氧化养猪场废水的COD去除率见图9。随着时间的增加，COD的去除效率先增大后减小，未经负载的猪粪生物炭对于养猪场废水的催化氧化也具有一定的催化能力，其本身对废水中的有机成分具有较强的吸附性能。在反应时间少于4 h时，qe随时间的延长逐渐增加，在4 h时达到 61.67%，而当反应时间超过4 h时，qe随时间增加反而降低。

对于Zn/AC来说，在8 h时达到最大，继续增长时间使COD的去除效率变低，所以最佳去除时间

为8 h。这主要是由于刚开始时生物炭存在大量的活性位点，所以有较大的吸附速率，随着活性位点逐渐被占据，吸附的速率开始逐渐降低，最终到达饱和平衡。

2.5 催化剂的重复使用

为了考察Zn/AC重复使用效果，将每次试验后的生物炭取出，置于105 ℃的烘箱中干燥，反复称量至恒质量后在上述最佳反应条件下对养猪场废水进行重复试验。

由图10可见，生物炭重复使用1、2次时去除率仍能达到初次使用时的84.65%、80.22%。说明载锌生物炭具有可重复利用性。重复使用达到8次时对养猪废水COD去除率为4.58%，说明生物炭已经基本失去活性。生物炭使用中的破损及活性组分ZnO的溶出或者生物炭活性中心被吸附物覆盖都有可能造成催化效果的降低。

3 结论

以猪粪活性炭负载Fe、Zn制备的生物炭对实际养猪场废水的氧化处理均具有一定的催化能力。其中Zn/AC的活性相对较高，对养猪场废水的COD去除率也最高。

制备Zn负载猪粪生物炭的优化工艺参数：浸渍浓度为0.5 mol/L，浸渍时间24 h、活化温度 500 ℃、活化时间120 min。

在废水COD为2 904 mg/L时，投加0.02 g Zn/AC、0.005 mL H2O2，反应8 h，pH值为7，温度在 55 ℃ 的条件下，COD去除率效果最好，高达70.98%。

相较于Zn/AC，AC对养猪场废水吸附效果不佳，最优条件下对养猪场废水最大去除率仅为61.67%。

生物炭具有较强的吸附能力以及一定的催化能力，可能是由于其表面含有大量如羟基与酚羟基之类的酸性或碱性基团;生物炭表面物存在有为金属和金属氧化物的催化活性提供有效活性中心的结晶缺陷;生物炭具有如比表面积大、亲油性强等优良的理化特性，导致其对H2O2有较强的吸附能力，为反应提供较大的反应面积，从而提高反应速率[14]。

重复使用试验表明，Zn/AC具有可重复利用性，生物炭重复使用1、2次时仍能达到很好的去除效果。催化剂在重复使用中其催化活性逐渐降低。

参考文献：

[1]郭洪友. 浅析畜禽粪便的危害及无害化处理技術[J]. 农技服务，2017，34（7）：163.

[2]周光，吴兆波. 畜禽粪便的危害及防治对策[J]. 中国资源综合利用，2009，27（10）：26-27.

[3]刘荣荣. 畜禽粪便环境污染的产生及危害[J]. 畜牧兽医科学，2017（5）：27.

[4]Mezohegyi G，Zee F P V D，Font J，et al.Towards advanced aqueous dye removal processes：a short review on the versatile role of activated carbon[J]. Journal of Environmental Management，2012，102：148-164.

[5]刘高伟，曾桂凤，周永生，等. ZnCl2/活性白土催化剂的制备及其催化Diels-Alder反应研究[J]. 现代化工，2014，34（8）：67-69，71.

[6]朱梦莹. 不同热解温度鸡骨炭的制备及其对水中重金属吸附性能的研究[D]. 长沙：湖南大学，2016.

[7]汤鸿，庞亚芳，李启东. 改性活性炭对氨和三甲胺的吸附特性研究[J]. 环境化学，2000（5）：431-435.

[8]吴霞. 负载金属催化剂的结构性能表征[J]. 广东化工，2012（9）：39，46.

[9]周春晖，罗锡平，葛忠华，等. 酸化黏土负载ZnCl2催化剂的制备及其对苯苄基化反应的催化性能[J]. 催化学报，2003，24（8）：579-584.

[10]刘南. 改性吸附材料对恶臭气体的吸附效应与机理研究[D]. 长春：吉林大学，2011.

[11]Mailler R，Gasperi J，Coquet Y，et al. Removal of emerging micropollutants from wastewater by activated carbon adsorption：experimental study of different activated carbons and factors influencing the adsorption of micropollutants in wastewater[J]. Journal of Environmental Chemical Engineering，2016，4（1）：1-23.

[12]Khorramfar S，Mahmoodi N M，Arami M，et al. Oxidation of dyes from colored wastewater using activated carbon/hydrogen peroxide[J]. Desalination，2011，279（1/2/3）：183-189.

[13]洪浩峰，潘湛昌，徐阁，等. 活性炭负载催化剂臭氧催化氧化处理印染废水研究[J]. 工业用水与废水，2010（3）：29-33.

[14]高亚光. 生物炭基催化剂制备及其湿式催化氧化性能研究[D]. 哈尔滨：哈尔滨工业大学，2018.陈广华，李凤兴. 三权分置视角下外嫁女宅基地使用权继承问题研究[J]. 江苏农业科学，2020，48（6）：283-289.

随便看

科学优质学术资源、百科知识分享平台，免费提供知识科普、生活经验分享、中外学术论文、各类范文、学术文献、教学资料、学术期刊、会议、报纸、杂志、工具书等各类资源检索、在线阅读和软件app下载服务。
