标题 非标准短尺轨接头B显成像规律
范文

    马占生 胡婷





    摘 要:本文介绍了不同类型非标短尺轨钢轨接头的B显图像,通过对比分析得出了螺孔距离轨缝远近与成像之间的关系,有助于现场中正确判别伤损。

    关键词:钢轨;短尺轨;B显

    DOI:10.16640/j.cnki.37-1222/t.2019.17.011

    0 前言

    非标短尺轨接头指轨端至第一孔中心不是标准尺寸的非标准钢轨接头。以60轨为例:轨端至第一孔中心不是76mm的钢轨接头都是非标短尺轨接头,它和正常钢轨接头B显图形有所不同,本文主要通过实验总结其规律。

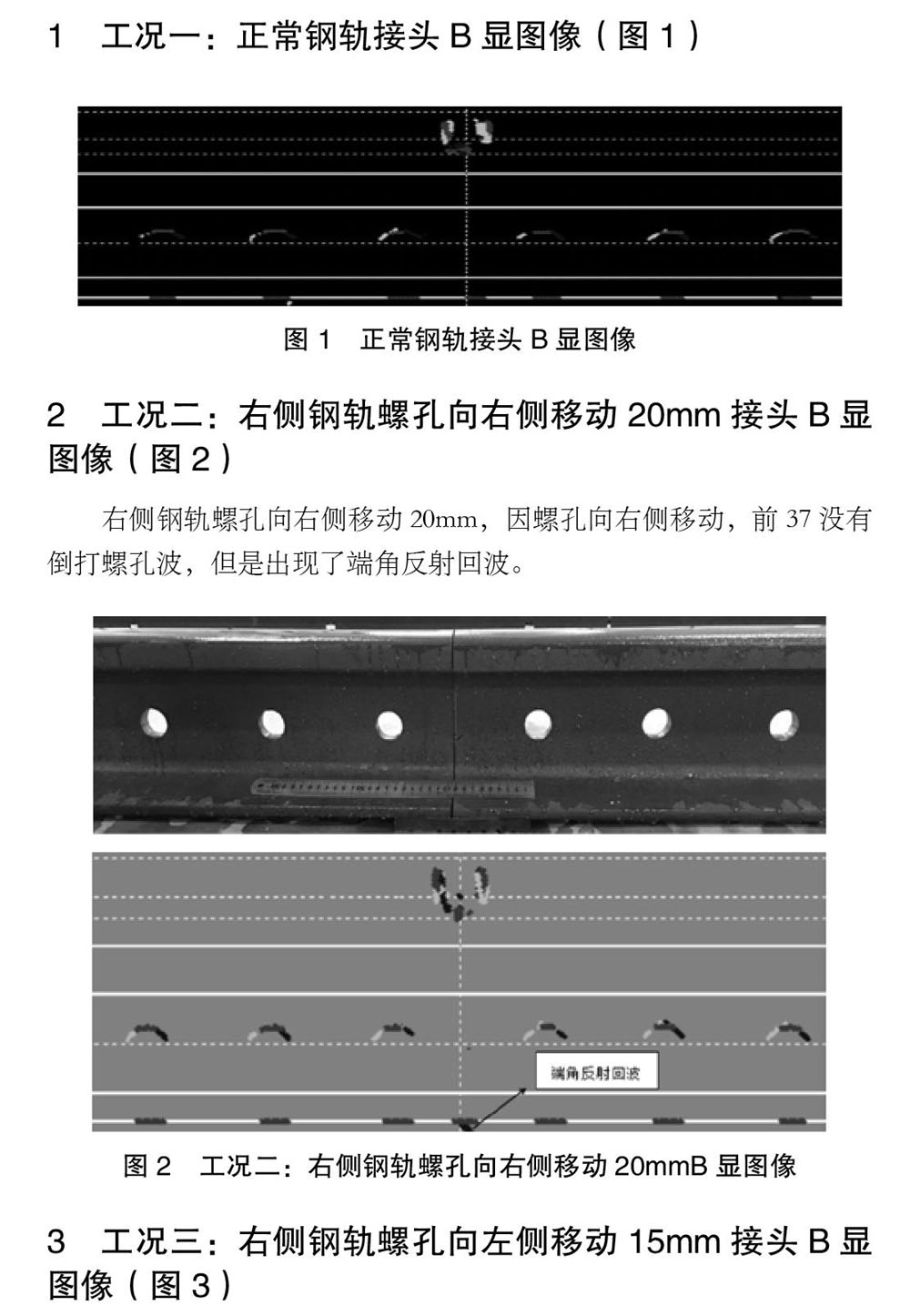

    1 工况一:正常钢轨接头B显图像(图1)

    2 工况二:右侧钢轨螺孔向右侧移动20mm接头B显图像(图2)

    右侧钢轨螺孔向右侧移动20mm,因螺孔向右侧移动,前37没有倒打螺孔波,但是出现了端角反射回波。

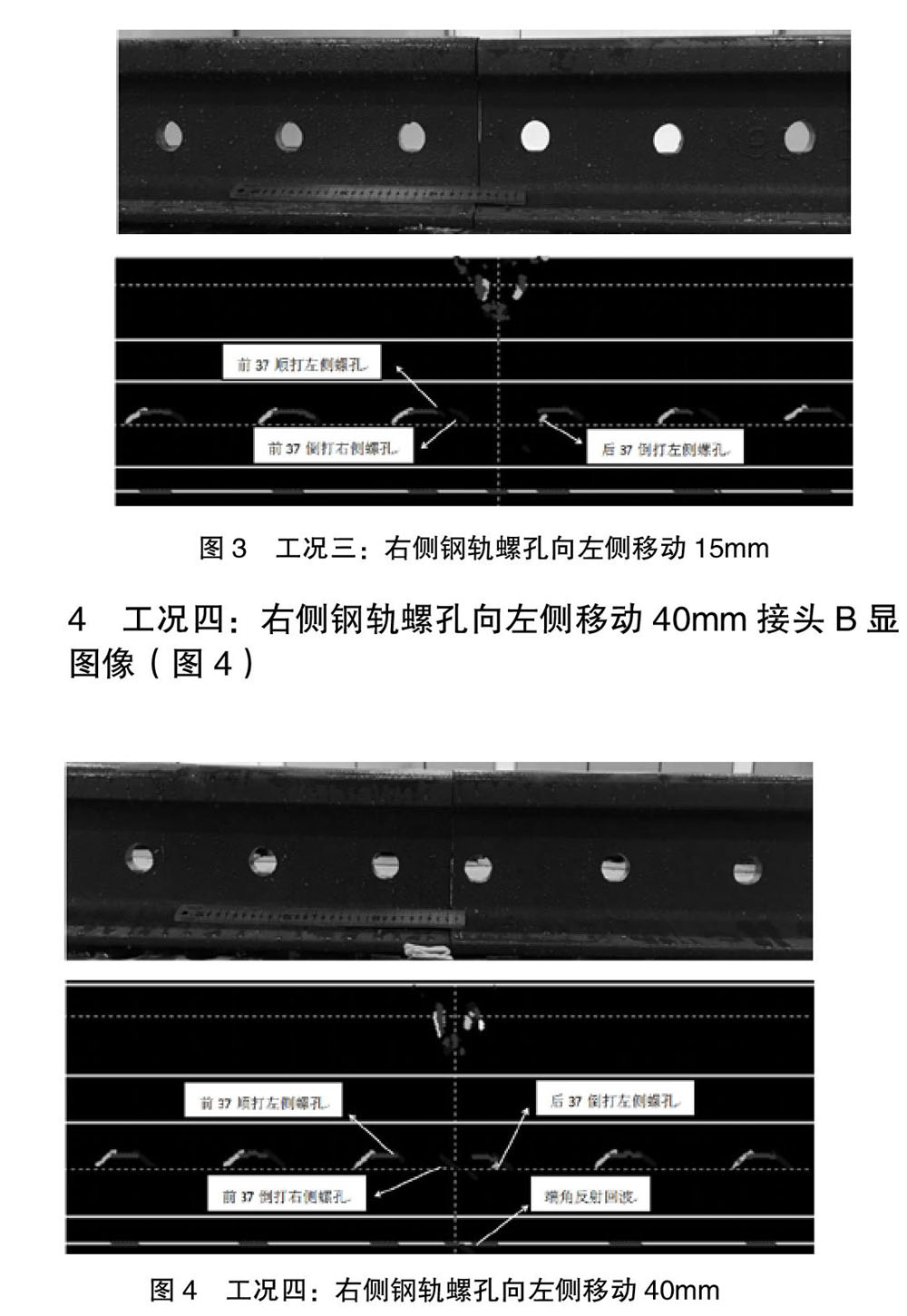

    3 工况三:右侧钢轨螺孔向左侧移动15mm接头B显图像(图3)

    右侧钢轨螺孔向左侧移动15mm,左侧钢轨一孔位置不变,所以前37顺打左侧螺孔和后37倒打左侧螺孔位置均不改变,但右侧钢轨一孔向左侧移动,致使右侧一孔八字缩减,前37倒打螺孔波更加全面,图像长度更长,并且在B显图中比正常倒打图像更靠近轨缝。

    4 工况四:右侧钢轨螺孔向左侧移动40mm接头B显图像(图4)

    右侧钢轨螺孔向左侧移动40mm,左侧钢轨一孔位置不变,所以前37顺打左侧螺孔和后37倒打左侧螺孔位置均不改变,但右侧钢轨一孔向左侧移动,致使右侧一孔八字缩减并形成交叉,前37倒打螺孔波更加全面,图像长度更长,并且在B顯图中比正常倒打图像更靠近轨缝,并出现了端角反射回波。

    5 结论

    经做图与实践综合分析,当螺孔距轨端距离逐渐减少时,超声波倒打螺孔的距离相等,所以产生的B显图像深度位置不变,只不过随着距离不断变小,倒打螺孔波出波逐渐完整,B显更加饱满,并且倒打螺孔图像逐渐向轨缝线移动,如图5所示。

    参考文献:

    [1]任松斌.浅谈钢轨超声波探伤中B显的应用及典型伤损图谱的分析[J].科技资讯,2014,12(23):94-95.

    [2]黄筱妍,石永生,张玉华等.超声波钢轨探伤车B显数据伤损模式分类技术研究[J].中国铁路,2018(03).
