航空发动机锻件图无纸化办公的研究与实现

范文

董菲+孙艳萍

摘要：基于目前数字化发展趋势，本文论述了航空发动机锻件图无纸化办公的实现过程，重点讲述了电子锻件图的发放管理，以及对历史锻件图紙的封存处理，使纸件模式顺利过渡到无纸化模式，理顺锻件图无纸化办公的业务流程，最终实现锻件图无纸化管理，节约人力物力，提高锻件图的流转速度和共享性。

关键词：数字化；无纸化；锻件图

中图分类号：TP317 文献标识码：A

0.引言

目前，中国正处在工业2.0到工业3.0之间，数字化制造成为航空制造业的发展方向。在工业2.0之前，企业通过传递纸介质来进行信息的交换，现今是通过网络来传输信息的，网络传输取替了人工传输，数字信息取替了笔墨文字信息，电子文件取替了纸制文件。未来随着数字化的发展，纸介质会逐渐消失，无纸化将是数字化的必然结果。

随着公司的数字化建设日渐成熟，锻件设计业务流程已趋于全程电子化管理，锻件图电子文件信息传输逐渐代替纸件信息传输，锻件设计业务处于发展阶段，需要进一步完善，基于此，公司对锻件图的设计发放管理进行了深入调查和研究分析，研究得出锻件图的设计发放管理能够通过软件系统进行闭环管理，在管理过程中锻件图是电子文件，这样管理可以实现锻件图的无纸化办公。调查和研究分析是实现锻件图无纸化办公的基础，所以在本文中首先进行了论述。

1.调研分析

在项目开展前需要对项目涉及的业务进行调查研究。在研究过程中制定调研方案、设计问卷、实施客户满意度调查访问，撰写客户满意度报告，分析项目的可行性、适用性、完整性。锻件图无纸化办公的实现主要是采用面访和会议研讨方式，调查研究锻件图的产生、传递、使用和存储情况，若研究结果表明该项目可以实现，便可以设计出实施方案，根据方案去实现锻件图无纸化办公。

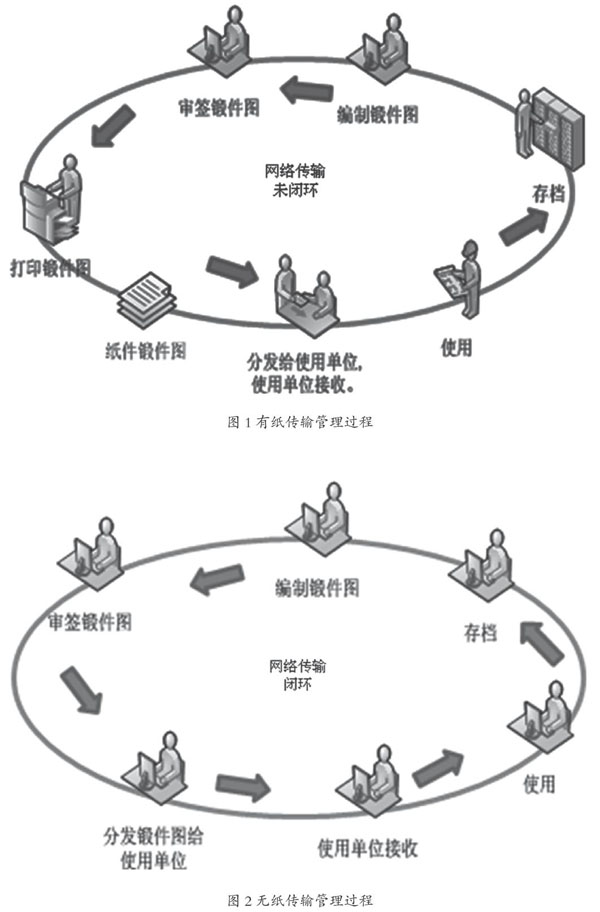

经实际调查研究，锻件图的编制审签是应用软件系统通过网络进行电子文件传输管理的；锻件图的发放是应用软件系统输出纸件，通过人工传递纸件进行发放管理的，所以是否能够实现无纸化，只需研究锻件图的发放过程，研究如何将发放纸件锻件图转变成发放电子锻件图。经过深入调查，锻件图的发放过程是：纸件输出单位输出锻件图纸件，发放单位领取图纸后分发给使用单位，使用单位复查图纸然后进行应用存储，分析以上的调查内容得出，可以通过二次开发软件系统来实现电子锻件图的发放，开发一个能够将锻件图发放的功能进行电子锻件图的分发、接收、使用与存储。由此可见，锻件图的产生、传递、使用、存储过程中有纸件传输，没有完全通过网络进行传输，网络传输未闭环，通过开发软件系统能够做到网络传输闭环，使传输过程中无纸件传输。根据目前的现状和将来的预测状况，锻件图传输过程总结为两种：有纸传输过程和无纸传输过程。有纸传输管理过程是应用软件系统通过网络编制审签传输电子锻件图，然后通过人工分发、接收、使用、存档纸件锻件图，网络传输未闭环；无纸传输管理过程是应用软件系统通过网络编制、审签、分发、接收、使用、存档电子锻件图，网络传输闭环。经过分析，有纸传输消耗人力物力、共享性差、使用不方便，无纸传输节约资源、共享性好、使用方便。锻件图的传输管理过程图如图1、图2所示。

锻件图产生、传递、使用、存储过程的研究已经实现了锻件图无纸传输管理，还需要将存在的历史锻件图纸件封存，锻件图的封存过程将在论述完锻件图如何通过软件系统进行发放后再详述。

2.电子锻件图发放

产品全生命周期的信息管理，可在企业范围内为产品设计和制造建立一个并行化的协作环境。所以锻件图发放管理可以应用PDM软件系统分发锻件图给各使用单位，使用单位接收后在系统中进行使用和存储管理。具体实现过程如下：

二次开发PDM软件系统，编制程序、配置系统、开发一个发放功能模块，实现锻件图的自动发放，接收人员通过发放功能模块手动接收使用锻件图。锻件图的自动分发原理是：通过程序获取到型号（锻件图相关联的零件编号）并且与系统配置的首选项（可以配置系统的项）匹配，获取ID（锻件图在系统中的编码）和图代号（锻件图纸编号），获取各使用单位指定的接收人，即分发人员，这些都满足后，程序自动给分发人在任务管理器中创建任务。

图纸发放功能需要经过测试后便可以正式上线应用，在应用的过程中逐渐取消纸件锻件图的发放，由于新业务需要验证并不断完善，人员需要适应新业务，所以新的图纸发放业务需要小范围试运行一段时间，直到能够稳定运行为止。

3.历史锻件图纸处理

在图纸封存中，需要封存的图纸有两类：一类是应用软件系统审签生效后打印输出的锻件图，一类是应用纸件审签生效的锻件图。两类图纸各自封存的方法不同，分别采用直接封存和间歇封存两种方法进行封存。

3.1 锻件图纸直接封存

直接封存是指在软件系统中存在生效的电子锻件图，同时又存在纸件锻件图，这时可以将纸件锻件图封存，由纸件存储部门负责将其直接封存到专门的存储室中。

3.2 锻件图纸间歇封存

间歇封存是指在软件系统中不存在电子锻件图，待将图纸信息录入软件系统中，生成电子锻件图后，可以将纸件锻件图封存，在此过程中纸件锻件图需要保留一段时间。锻件图纸件由纸件存储部门负责将其直接封存到专门的存储室中。

在图纸封存前可以用两种方法将图纸信息录入到软件系统中。方法一：将纸件锻件图扫描成电子锻件图，然后导入到软件系统中。方法二：直接在软件系统中绘制锻件图。

3.2.1 锻件图扫描录入

锻件图纸扫描前需要做好准备工作，包括硬件设备的购买、安装、调试，制定扫描前后图纸的存取管理办法和扫描文件在计算机中的存储管理办法（采用文件夹按类存储文件的方法进行存储），设定扫描时间、配备扫描人员。扫描时需要的硬件设备有扫描仪和计算机，要求扫描仪可以扫最大是A2的图纸，扫描文件清晰度一般大于200点/英寸（可以根据实际情况调整清晰度），计算机内存不小于2G，CPU主频大于2GHz。

扫描文件存储后，需要对文件的清晰度、准确度进行确认，然后将其传输到软件系统中进行审签发放。

锻件图扫描录入软件系统中，传输数度快，生成电子锻件图的时间短，节省了时间、人力和物力，提高了工作效率。

3.2.2 锻件图绘制录入

在软件系统中绘制锻件图，绘制完图纸后进行系统审签发放。硬件设备需要有计算机，计算机内存不小于2G，CPU主频大于2GHz。

直接在软件系统中绘制成的电子锻件图，可编辑性强、清晰度高、利用率高。

4.效益分析

锻件图无纸化办公的实现，简化了业务流程，使分散的业务集中管理，能够随时监控业务流程的运行情况，及时校对审批流程，提高业务流程的准确度、运行效率。

锻件图无纸化办公的实现，使分散的组织机构集中规范管理、机构人员信息明确、人员之间通信便利，减少了很多业务协调工作，避免了许多不必要的麻烦，大大提高了执行力和工作效率。

锻件图无纸化办公的实现，保证图纸数据及时有效，使图纸建立集中规范，使图纸传递方便快捷。

结语

锻件图无纸化办公的实现，使航空发动机锻件图顺利从纸件模式过渡到无纸化模式，这将极大地节约人力物力，数据的共享性强、易流转，为企业实现信息化管理及数字化制造奠定了基础，为今后其他业务实现无纸化办公奠定了基础。

参考文献

[1]张伦彦.面向离散车间的无纸化MES研究[J].航空制造技术，2012（12）：44-45.

[2]朱小兵.“无纸化”的新内涵[N].计算机世界，2008-6-16（3）.
