标题 如何高效地完成高压加热器更换工程
范文

    李强







    摘要:在新建火力发电厂施工中,高压加热器吊装就位那是平常不过的一件事情;但在发电运行多年的机组更换新高压加热器却是一个新的课题,需要根据各自现场的环境,采取合理高效的施工措施,确保机组尽早投入运行备用状态。本文简要的阐述了大唐陕西发电有限公司西安热电厂1号机组3号高加进行整体更换的施工技术措施,可供相似的工程参考。

    Abstract: In the construction of new thermal power plants, it is a common thing to hoist the high-pressure heaters; however, the replacement of new high-pressure heaters by units that have been in operation for many years is a new topic and needs to take reasonable and efficient construction measures based on the environment of their respective sites to ensure that the unit is put into operation as soon as possible. This paper briefly describes the construction technical measures for the overall replacement of Unit 3 of Xi'an Thermal Power Plant of Datang Shaanxi Power Generation Co., Ltd., which can be used for similar engineering reference.

    关键词:高压加热器吊装;高压加热器倒运;地脚螺栓保护;12.6米平台塑胶地板保护

    Key words: high-pressure heater hoisting;high-pressure heater back-loading;anchor bolt protection;12.6m platform plastic floor protection

    中图分类号:TM924.2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 文献标识码:A ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?文章编号:1006-4311(2019)23-0196-02

    0 ?引言

    大唐陕西发电有限公司西安热电厂现有2×300MW机组1号机3号加热器从2005年11月底开始投运,目前1号机3号加热器热交换管泄漏封堵后,热交换效率较低,内部泄漏已经严重威胁机组安全运行,在1号机机组小修期间将3号高压加热器进行更换。

    1 ?项目简介

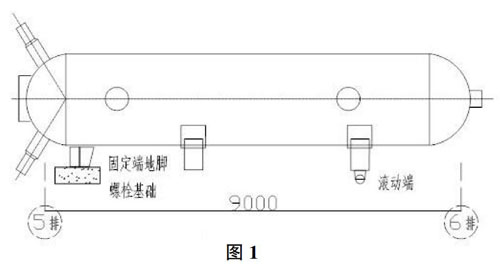

    原 1号机组3号加热器为杭州锅炉集团有限公司产品,加热器结构形式为卧式结构;#3高压加热器支承方式为鞍式支承,一侧为固定端,一侧滑轮端;原高压加热器图纸重量29990kg;新的高压加热器为南京汽轮电机集团公司的产品,整体重量31389kg,几何尺寸:长为9776mm,筒体直径为1456 mm。1号机3号加热器(见图1)为室内布置,位于B、C排柱框架的5~6轴线之间,标高为12.6m层的平台上。大唐陕西发电有限公司西安热电厂所有12.6m层的A、B、C排柱框架内平台地面均铺设塑胶地板。

    本工程高压加热器更换有以下几个难点:

    ①大唐陕西发电有限公司西安热电厂所有12.6m层的A、B、C排柱框架内平台地面均铺设塑胶地板,在旧3号高压加热器拆除后倒出,新高压加热器倒运就位,必须保护好平台上铺设塑胶地板。

    ②无法用吊车直接吊出,必须将3号高压加热器转至12.6m层的A、B排柱框架内75T/20T行车吊装范围内才能将其吊走。

    ③旧3号高压加热器拆除和新高压加热器倒运就位时,必须保护好原来的地脚螺栓。

    2 ?施工技术要领和方法

    2.1 地面保护及安全防护措施

    施工区域地面采用橡胶皮子铺设,硬质围栏隔离。根据高压加热器移运路径预先在塑胶地板上敷设5mm橡胶皮子,橡胶皮子上铺设10mm胶木板;高压加热器倒运时在胶木板上铺设输煤皮带,最上层铺设1层16mm厚钢板(1.5m×1.0m),移运器在钢板上滚动,输煤皮带与钢板在移动方向交替使用,提前敷设,确保地面不受损伤。

    2.2 辅助设备和相关管道拆除

    首先拆除加热器相关附属设备(管道、保温、仪表等);管道拆除采用机械切割,切割前做好隔离措施,防止铁屑调入管内。管子拆除完毕管口及时进行封堵。连接管道拆除后应根据现场情况采取必要的临时支撑、吊挂。

    2.3 拆除和安装过程中的地脚螺栓保护措施

    2.3.1 再次确认与高压加热器相连的所有管道切割完毕,卸掉高加地脚螺栓螺母,经查原图纸和现场测量,高压加热器固定端共有8个Φ30的地脚螺栓,固定底板上的地脚螺栓孔为8个Φ33;地脚螺栓孔的孔沿和地脚螺栓丝扣外沿之间理论间隙为1.5mm,由于8个Φ30地脚螺栓中心线在原来安装定位均有偏差,在拆除旧高压加热器时,要保护好地脚螺栓的丝扣,施工现场采用2台50t千斤顶将高加固定端、滑动端同时缓慢顶升,在顶升过程中确保高压加热器水平度,固定端安排專人检查,高压加热器在被顶升的过程中地脚螺栓和底板孔不能相碰撞;应注意防止50t千斤顶突然泄压,所以在固定端和滑动端之间的支撑架下及时架设道木、槽钢、钢板,垫铁确保互相有效接触。在高加被顶起5mm后,割断固定端底座连接底板地脚螺栓孔部分,增大地脚螺栓和底板孔的间隙,切割前做好地脚螺栓保护隔离措施。将高加轻松的顶起超过地脚螺栓高度。

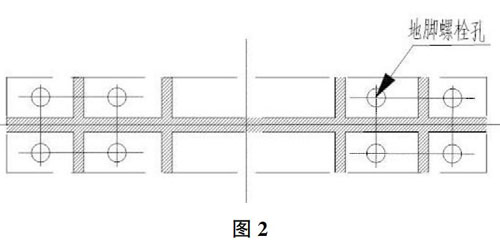

    2.3.2 高加安装前,我们及时和电厂专工联系沟通,要求高加制造厂在高加出厂前不要将固定端底座有地脚螺栓孔底板(地脚螺栓孔底板示意图见图2)焊接,仅点焊在一起,施工现场有地脚螺栓孔底板先安装到位,高加就位合格后,现场按制造厂的工艺要求对底板和固定端底座进行焊接;本次由于安装前的及时交流沟通,仅对底板和固定端底座之间焊接工序进行了调整,有效的保护了地脚螺栓,减轻了高加现场安装难度。

    2.4 高压加热器倒运措施

    高压加热器采用放置在4个15吨移运器上倒出。

    高压加热器倒运路线,根据现场实际情况勘察,3号高压加热器长度大于5和6轴之间的距离9m,无法平移摆出B排柱进入行车吊装范围;B、C排柱1~5轴框架内有5号低压加热器,工艺管道较多,B排柱1~7轴各相邻轴之间为孔洞,现场采用花纹钢板铺盖,不宜高加倒运;只有B排柱7~8轴之间为现浇水泥板,周围设备、管线较少,便于高加倒出B排柱。

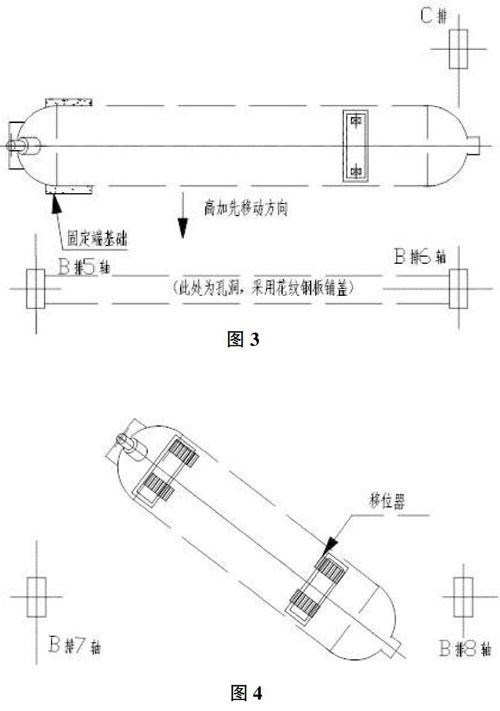

    将高加顶起超过地脚螺栓高度,在高加固定端底座下重新點焊焊接一张钢板(原来带孔的底板已经破坏),拆卸高加滑动端滚轮。在固定端、滑动端底座下架设好20工字钢双导轨,同时工字钢上横放Φ20圆钢若干,然后将高加落在放好圆钢的导轨上,根据现场情况B排5轴上布置一个5t手拉葫芦。滑动端在B排轴伸出20工字钢头,满足一个5t倒链悬挂固定点,两个倒链同时慢慢将高加拉向B排,出高加固定端水泥基础为宜(见图3)。并用千斤顶顶升,取掉工字钢后,落至准备好的四个移运器上,高加落在移运器上之前,要计算出高加下管口是否与地面接触,必要时,在移运器垫上合适的木板,调平调整。采用5吨倒链牵引高加慢慢调整至汽机房检修通道,由B排7/8柱间拉出(见图4)。当高加伸出B排,采用行车吊装,将高加整个向外拖出。用汽机房行车大钩吊装放置在12.5m长的运输汽车上,绑扎牢固运出。钢丝绳与棱角接触点采用半圆管保护。施工过程钢丝绳不得横向受到剪切力。

    新高加逆过程就位,连接所有管道。

    本次高压加热器的更换工程从拆除到恢复施工7天内完成,赢得业主方的称赞。

    2.5 高压加热器倒运吊装相关计算

    高加重31.389T,单股钢丝绳受力为:31.4/4=7.85t。查表得?准39钢丝绳的公称抗拉强度959.5kN时,总破断拉力为:95.95t。安全系数为K=95.95×0.82/7.85=10,安全系数10~12,故安全。

    滑动牵引力取高加32吨,查表,钢对钢滑动系数取0.2,故牵引力大于32×0.2=6.4吨,用2台5吨倒链满足要求。

    滚动牵引力取高加32吨,查表,滚轮对钢板滚动系数取0.01~0.02,由于四个移位器同时移动,情况复杂,故取滚动系数0.1,牵引力大于32×0.1=3.2吨,故用1台5吨倒链牵引满足要求。

    3 ?结束语

    通过本次高压加热器的更换工程的总结,就要求以后类似的设备更换工程,在施工前多与业主、设备制造厂提前沟通,对施工工序合理安排;对施工现场认真勘察,精心计算,才能做出科学合理的施工措施,起到事半功倍的效果。

    参考文献:

    [1]高压加热器制造厂相关图纸资料[S].

    [2]DL5009.1-2014,电力建设安全工作规程(火力发电)[S].

    [3]DL5190.3-2012,电力建设施工技术规范(汽轮发电机组)[S].
