基于鸿格PCI—1202板卡的流水灯控制系统

范文

林锦实

摘要：泓格PCI-1202板卡有16路的IO数字量输入通道、16路的IO数字量输出通道。文章利用组态王软件设计人机交互界面，可以对流水灯的点亮状态进行远程监控和操作。

关键词：PCI-1202板卡；流水灯控制；组态王

鸿格PCI-1202板卡是一种模拟量输入、输出，数字量输入、输出卡，主要实现的功能：32路的模拟量输入、2路的模拟量输出、16路的IO数字量输入控制、16路的IO数字量输出控制。PCI-1202板卡的16路IO数字量输出控制通道CN1通过端子板DN20输出：PCI-1202板卡的16路IO数字量输入控制通道CN2通过端子板DN20输出。

1 控制要求

设置2个按钮、1个水泵控制开关、1个蜂鸣器控制开关、4个灯。当按钮l、2都没有按下时，所有灯都灭；当按钮2按下时灯左循环点亮，时间间隔3 s'u：当按钮l按下时，4个灯右循环点亮，时间间隔2 s；当按钮1、2同时按下时，2灯一组交替闪烁，间隔时间5 s：当按钮1、2同时按下、水泵控制開关闭合时，下限报警灯亮；当按钮1、2同时按下、蜂鸣器控制开关闲合时，上限报警灯亮[2]。

2 硬件设计

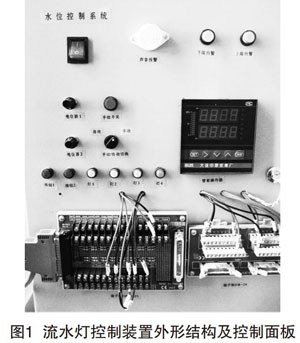

2个按钮分别接在PCI-1202的CN2口连接的端子板的CON2的2、3端子，对应DI1、2寄存器。下限报警、上限报警、灯l—4发光二极管、水泵、蜂鸣器分别接在PCI-1202的CN1口连接的端子板的CON1的1-8端，对应D00～7寄存器，当对应端口输出高电平时发光二极管亮、水泵启动、蜂鸣器响。流水灯控制装置外形结构及控制面板如图1所示。

3 系统组态

打开“工程管理器”，选择文件夹，新建工程。

3.1组态王中鸿格PCI-1202板卡驱动的安装

组态王6.53开发的鸿格PCI-1202板卡原来的版本有缺陷，不能正常通信。经我们与北京亚控公司联系新开发了驱动，驱动文件名为PCI- 1202.dll，版本号为60.1.2.20。用此新驱动更新原来的驱动后，才能正常使用鸿格PCI-1202板卡。

组态新驱动的安装方法：单击开始菜单一程序一组态王6.53-工具一安装新驱动，打开“驱动安装工具”，选择新驱动（PCI 1202.dll文件），安装驱动。

定义组态王设备：板卡一新建一智能模块一鸿格-PCI-1202-PCI，下一步一起“设备名称：PCI1202”，下一步一确定“设备地址”，第一块PCI-1202板卡，地址为0，下一步一确定恢复时间，下一步一完成。

3.2变量设置

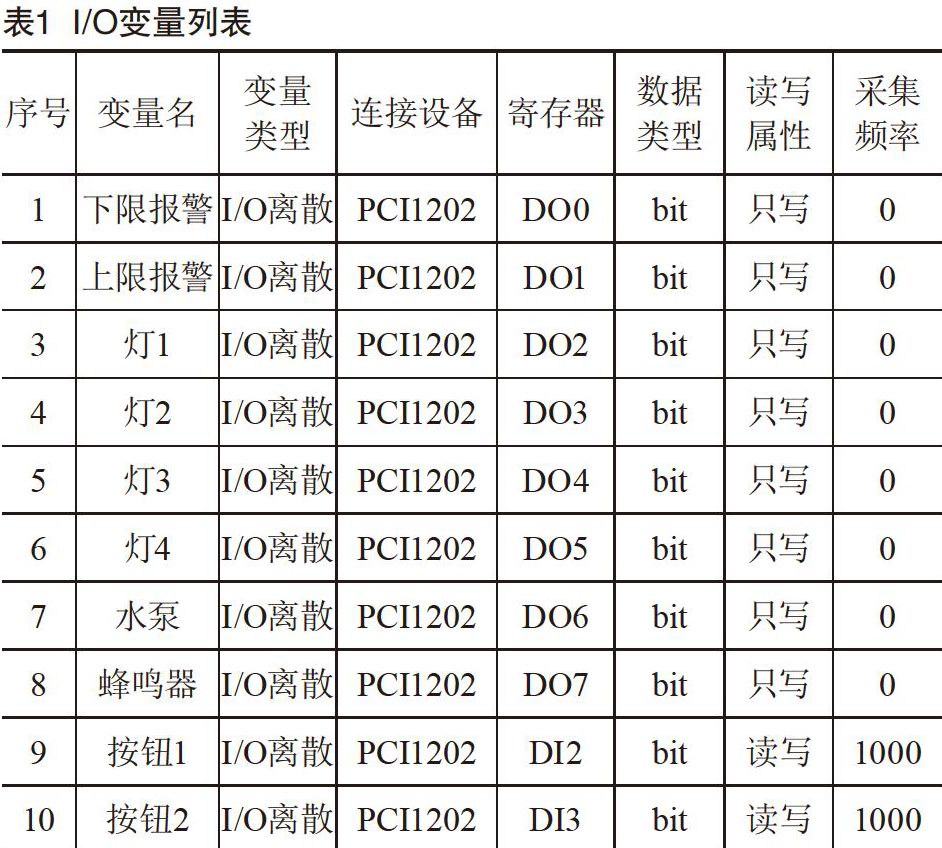

该工程所设I/O变量如表1所示。

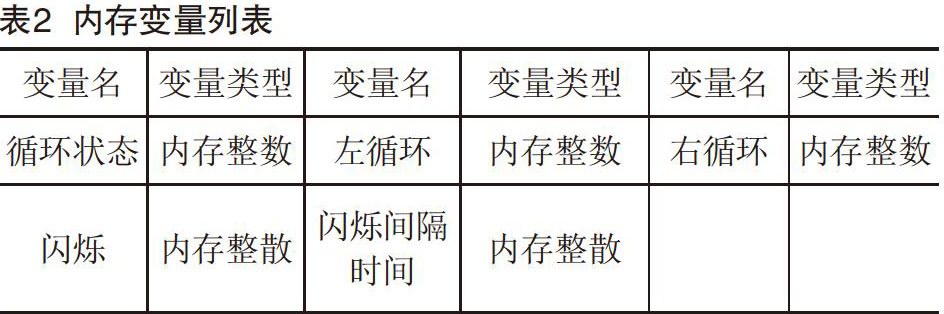

除以上I/O变量外，该系统为实现循环时间控制简便编程，还需要设置一些内存变量，如表2所示。

3.3画面制作与编程

（1）按照实际设备的构成制作画面，如图2所示。

（2）打开“工程浏览器”|“命令语言”|“数据改变命令语言”。

变量域：$秒

左循环=左循环+1；

if（左循环>3）

{左循环=0；}

右循环=右循环+1；

if（右循环>2）

{右循环=0；}

闪烁间隔时间=闪烁间隔时间+1；

if（闪烁间隔时间>5）

{闪烁间隔时间=0；}

（3）打开“工程浏览器”|“命令语言”|“事件命令语言”。

事件描述：循环状态==0；发生时：

灯1=0；灯2=0；灯3=0；灯4=0；下限报警=0；上限报警=0；

事件描述：循环状态==1；发生时：

灯1=1；灯2=0；灯3=0；灯4=0；下限报警=0；上限报警=0；

事件描述：循环状态==2；发生时：

灯1=0；灯2=1；灯3=0；灯4=0；下限报警=0；上限报警=0；

事件描述：循环状态==3；发生时：

灯1=0；灯2=0；灯3=1；灯4=0；下限报警=0；上限报警=0；

事件描述：循环状态==4；发生时：

灯1=0；灯2=0；灯3=0；灯4=1；下限报警=0；上限报警=0；

（4）打开“画面属性”1“画面命令语言”

编写“存在时“命令语言

if《按钮1==1）&&（按钮2==10））∥按钮按下为0，没有按下为1

{循环状态=0；}∥没有按钮按下，所有灯灭

if（（按钮1==1）&&（按钮2==0））

{右循环=0；

if（左循环==3）

{循环状态=循环状态-1；}

if（循环状态<1）

{循环状态=4；}}∥只有按钮2按下，灯左循环点亮，间隔时间3 s

else

{if（（按钮1==o）&&（按钮2==10

{左循环=0；

if（右循环==2）

{循环状态=循环状态+1；}

if（循环状态>4）

{循环状态=l；}}}JJ只有按钮1按下，灯右循环点亮，间隔时间2s if《按钮1==o）&&（按钮2==00

{if闪烁间隔时间==5）

{闪烁=！闪烁；}//按钮1、2同时按下，2灯为一组交替闪烁

if（闪烁==0）

{灯1=1；灯2=1；灯3=0；灯4=0；}//闪烁==0时灯1、2亮，灯3、4灭

else

{灯1=0；灯2=0；灯3=1；灯4=l；}}//闪烁==1时灯1、2灭，灯3、4亮//

if（（按钮1==0）&&（按钮2==0）&&（水泵==1））

{下限报警=1：}

else

{下限报警=0；}

if（（按钮1==0）&&（按钮2==o）&&（蜂鸣器==10

{上限报警=1；}

else

{上限报警=0；}

编写“隐含时”命令语言

灯1=0；灯2=0；灯3=0；灯4=0；下限报警=0；

上限报警=0；

4 系绕调试与结语

启动“运行系统”，按下按钮1、2，在不同组合时，观察4个灯显示的不同状态：同时按下按钮1、2，再启动水泵，观察现象：同时按下按钮1、2，再启动蜂鸣器，观察现象[3]。如运行状态不符合要求，修改软件再运行，直至得到满意的运行结果。

[参考文献]

[1]杨宁，阳泳，江世明基于单片机的LED流水灯控制与简述[J]电子世界，2016 （1）：52-53

[2]朱艳梅.基于单片机的流水灯的设计与实现[J].电子制作，2014 （3）：23-24

[3]谢智英.流水灯在单片机实训中的应用[J].信息系统工程，2015 （11）：90-92
