基于Arduino与AppInventor设计的植物管家系统

范文

龙祖连宁爱民幸敏

摘要：本设计是通过Arduino开发板将温湿度传感器（DHT11）对土壤温湿度信息的采集，然后将采集到的信息经过蓝牙模块传输到我们制作的手机App中，从而实现我们对植物浇水的远程自动或手动管理。

关键词：Arduino；App Inventor；DHT11传感器

中图分类号：TP311 文献标识码：A 文章编号：1009-3044（2018）22-0063-02

1 设计原理

1）设计背景：我们的家庭经常种植一些盆景，给我们的生活增添一些绿色；但是在对这些植物的管理，有时候都被我们忽略（比如浇水），从而导致一些植物生长不好或是死亡。基于这个问题，我们设计了“植物管家”系统，来解决这个问题。

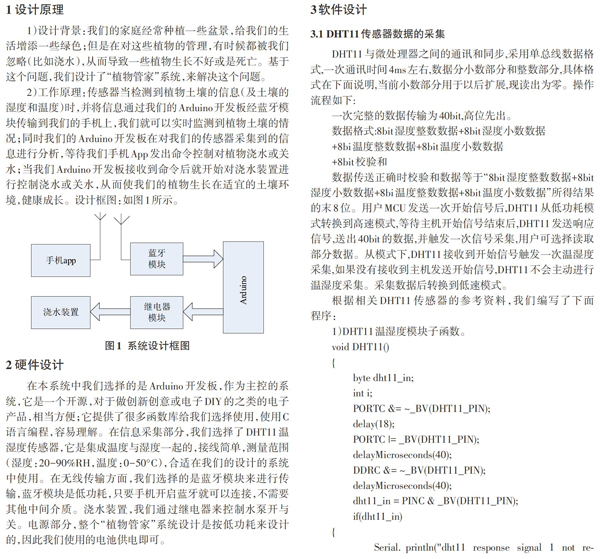

2）工作原理：传感器当检测到植物土壤的信息（及土壤的湿度和温度）时，并将信息通过我们的Arduino开发板经蓝牙模块传输到我们的手机上，我们就可以实时监测到植物土壤的情况；同时我们的Arduino开发板在对我们的传感器采集到的信息进行分析，等待我们手机App发出命令控制对植物浇水或关水；当我们Arduino开发板接收到命令后就开始对浇水装置进行控制浇水或关水，从而使我们的植物生长在适宜的土壤环境，健康成长。设计框图：如图1所示。

2 硬件设计

在本系统中我们选择的是Arduino开发板，作为主控的系统，它是一个开源，对于做创新创意或电子DIY的之类的电子产品，相当方便；它提供了很多函数库给我们选择使用，使用C语言编程，容易理解。在信息采集部分，我们选择了DHT11温湿度传感器，它是集成温度与湿度一起的，接线简单，测量范围（湿度：20-90%RH，温度：0-50°C），合适在我们的设计的系统中使用。在无线传输方面，我们选择的是蓝牙模块来进行传输，蓝牙模块是低功耗，只要手机开启蓝牙就可以连接，不需要其他中间介质。浇水装置，我们通过继电器来控制水泵开与关。电源部分，整个“植物管家”系统设计是按低功耗来设计的，因此我们使用的电池供电即可。

3软件设计

3.1 DHT11传感器数据的采集

DHT11与微处理器之间的通讯和同步，采用单总线数据格式，一次通讯时间4ms左右，数据分小数部分和整数部分，具体格式在下面说明，当前小数部分用于以后扩展，现读出为零。操作流程如下：

一次完整的数据传输为40bit，高位先出。

数据格式：8bit湿度整数数据+8bit湿度小数数据

+8bi温度整数数据+8bit温度小数数据

+8bit校验和

数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。用户MCU发送一次开始信号后，DHT11从低功耗模式转换到高速模式，等待主机开始信号结束后，DHT11发送响应信号，送出40bit的数据，并触发一次信号采集，用户可选择读取部分数据。从模式下，DHT11接收到开始信号触发一次温湿度采集，如果没有接收到主机发送开始信号，DHT11不会主动进行温湿度采集。采集数据后转换到低速模式。

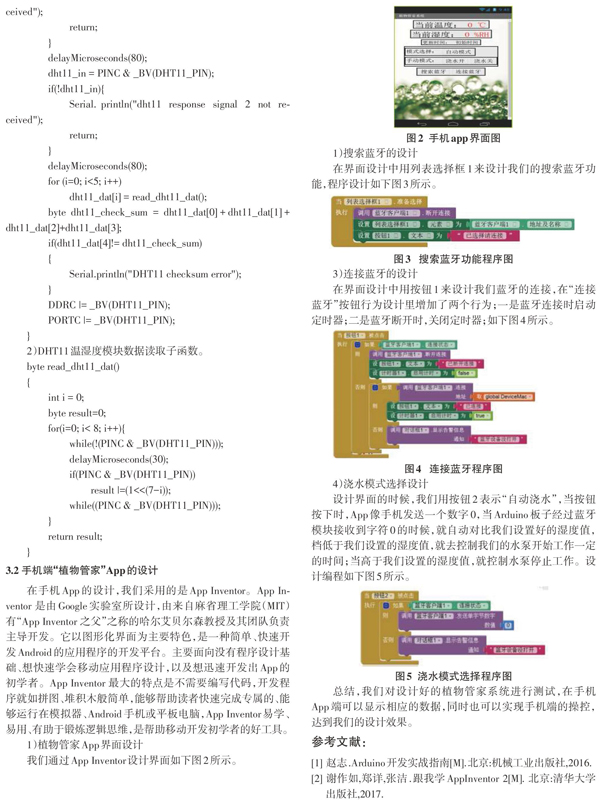

3.2 手機端“植物管家”App的设计

在手机App的设计，我们采用的是App Inventor。App Inventor 是由Google实验室所设计，由来自麻省理工学院（MIT）有“App Inventor 之父”之称的哈尔艾贝尔森教授及其团队负责主导开发。它以图形化界面为主要特色，是一种简单、快速开发Android的应用程序的开发平台。主要面向没有程序设计基础、想快速学会移动应用程序设计，以及想迅速开发出App的初学者。App Inventor 最大的特点是不需要编写代码，开发程序就如拼图、堆积木般简单，能够帮助读者快速完成专属的、能够运行在模拟器、Android手机或平板电脑，App Inventor易学、易用、有助于锻炼逻辑思维，是帮助移动开发初学者的好工具。

1）植物管家App界面设计

我们通过App Inventor设计界面如下图2所示。

1）搜索蓝牙的设计

在界面设计中用列表选择框1来设计我们的搜索蓝牙功能，程序设计如下图3所示。

3）连接蓝牙的设计

在界面设计中用按钮1来设计我们蓝牙的连接，在“连接蓝牙”按钮行为设计里增加了两个行为；一是蓝牙连接时启动定时器；二是蓝牙断开时，关闭定时器；如下图4所示。

4）浇水模式选择设计

设计界面的时候，我们用按钮2表示“自动浇水”，当按钮按下时，App像手机发送一个数字0，当Arduino板子经过蓝牙模块接收到字符0的时候，就自动对比我们设置好的湿度值，档低于我们设置的湿度值，就去控制我们的水泵开始工作一定的时间；当高于我们设置的湿度值，就控制水泵停止工作。设计编程如下图5所示。

总结，我们对设计好的植物管家系统进行测试，在手机App端可以显示相应的数据，同时也可以实现手机端的操控，达到我们的设计效果。
