下沉式眼板设计

范文

一、概述

1. 下沉式绑扎眼板（以下简称眼板）安装在船舶压载舱与货舱间的舱壁板上。

2. 眼板主要用于货舱内货物的绑扎、固定。

3. 眼板的安全工作载荷（S.W.T）5t.

4. CCS船级证书、型式试验认可证书。

二、设计依据

1. 南通中远川崎船舶工程有限公司 NE160/161/162#船 5 ton ring plate 采购申请书；

2. 《设备技术合同》。

三、结构与参数选用

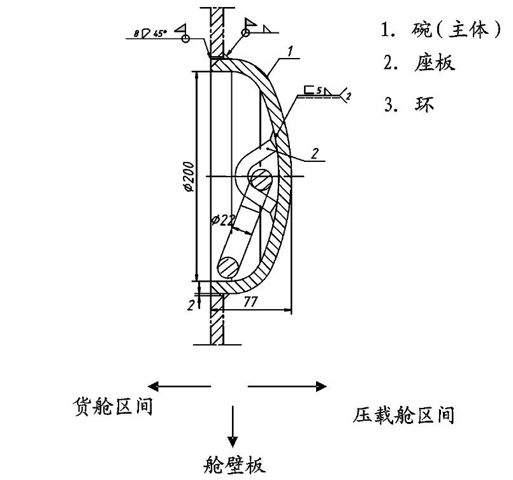

根据上述要求，参阅相关资料，设计图示结构。

1. 眼板的主体“碗”，除用作支撑、实现绑扎功能外，其结构与质量关系到货舱的安全，因此，碗采用由钢板整体冲压结构，减少焊接环节，保证结构的密性及可靠性。钢板材质A36船级材。

2. 环，用合金结构钢模锻而成，既保证其有足够的强度，又能满足使用中施力角度变化的需要。

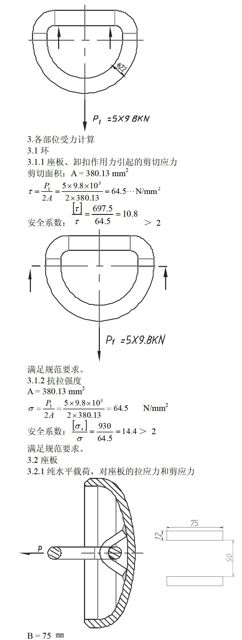

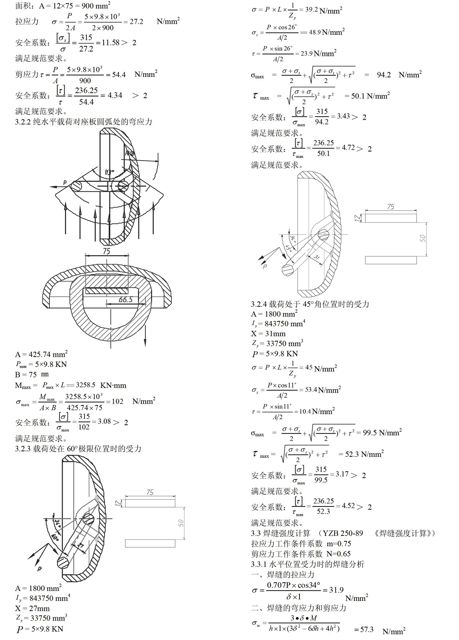

四、强度验算

4. 结论

通过计算，构件强度满足要求。

五、参考文献

a）机械零件设计手册，冶金工业出版社， 1994

b）袖珍世界钢号手册，机械工业出版社， 2003

c） KOEI KINZOKU INDUSTRIAL CO，. LTD（日本光荣金属工业有限公司） “RING PLATE 6 ton”/“RING PLATE 8 ton ”K-1425/1426 图

d） KOEI KINZOKU INDUSTRIAL CO，. LTD （日本光荣金属工业有限公司） “plush type ring plate” S.W.L 10ton 图

e） TAIYO（日本太阳铁工） D RING H-1-16 图

f）焊缝强度计算，中国第一重型机械集体公司 YZB 250-89

g） GERMAN LASHING CO，. LTD LASHING EYE LE-23.23-1 眼環

作者简介：李轩思（1964.07-），男，江苏南通人，最高学历：中专，目前职称：助理，主要研究方向：机械制造
