浅析不同电器产品电气安全性能的差异

范文

崔敏

摘要：简述了不同电器产品的电气安全性能的差异，分别对电机类、潜水电泵类、煤矿隔爆泵类、潜污电泵类四种产品从介电强度方面分别进行了详细论述;对交流低压电机嵌散绕组类、井用潜水泵类、小型潜水电泵类、煤矿隔爆泵类、潜污电泵类五种产品从绕组匝间耐电压冲击试验方面分别进行了详细的论述。

关键词：电器产品;电气安全性能;差异;电机类;潜水电泵类;煤矿隔爆泵类;潜污泵类;小型潜水电泵类;井用潜水泵类;介电强度;绕组匝间耐电压冲击试验

在电器产品中的带电部件上，用绝缘材料（物）置于带电部件上，将带电部件与裸露金属隔绝（封闭）起来，对防触电起保护作用。介电强度和绕组匝间耐电压冲击试验的绝缘性能指标，在不同的产品上其要求和试验方法是不同的，易产生混淆。

一、介电强度试验

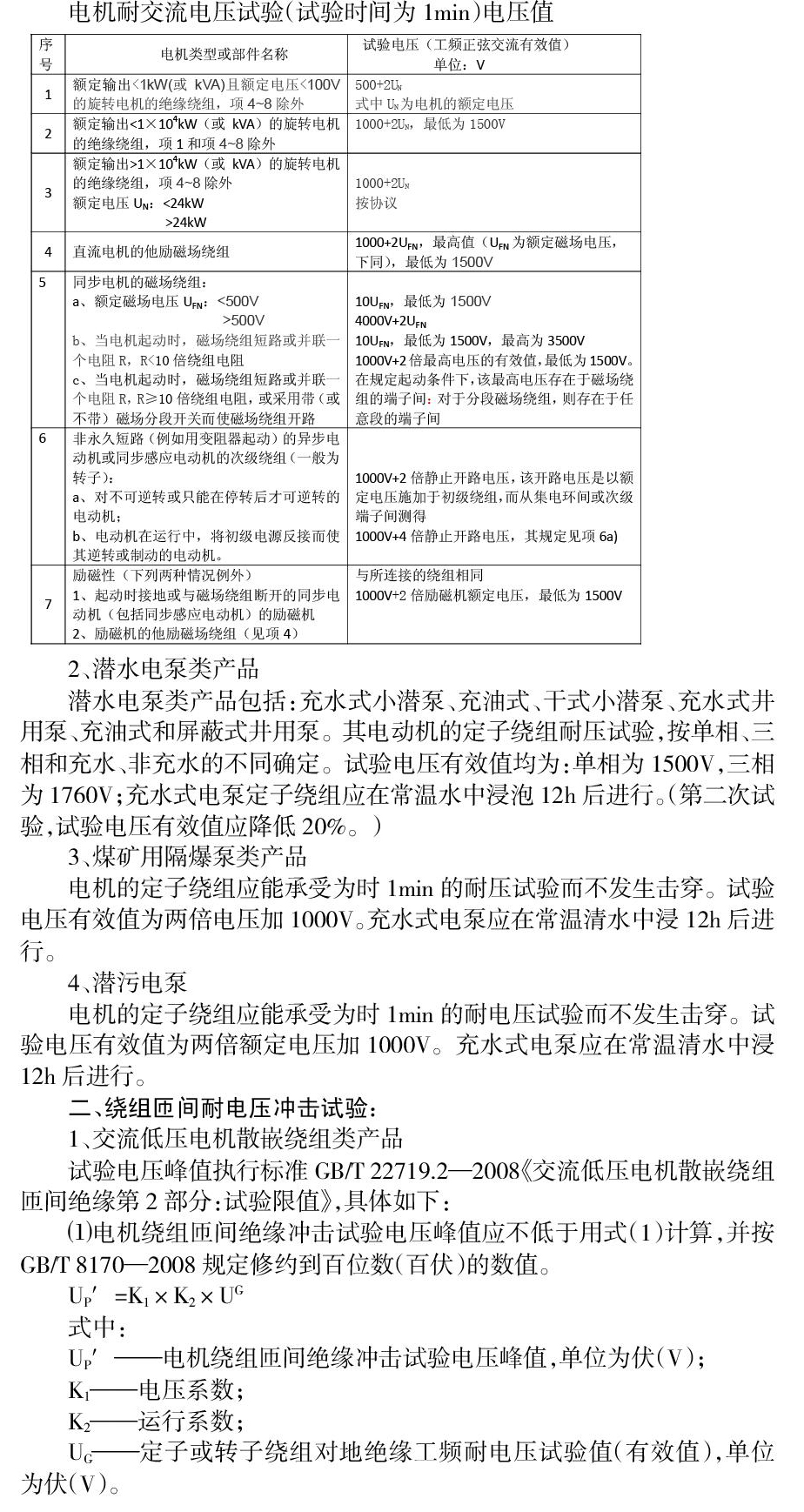

1、电机类产品

介电强度试验又叫耐电压试验，分为耐交流电压试验和耐直流电压试验两种，二者不能互相代替。

2、潜水电泵类产品

潜水电泵类产品包括：充水式小潜泵、充油式、干式小潜泵、充水式井用泵、充油式和屏蔽式井用泵。其电动机的定子绕组耐压试验，按单相、三相和充水、非充水的不同确定。试验电压有效值均为：单相为1500V，三相为1760V;充水式电泵定子绕组应在常温水中浸泡12h后进行。（第二次试验，试验电压有效值应降低20%。）

3、煤矿用隔爆泵类产品

电机的定子绕组应能承受为时1min的耐压试验而不发生击穿。试验电压有效值为两倍电压加1000V。充水式电泵应在常温清水中浸12h后进行。

4、潜污电泵

电机的定子绕组应能承受为时1min的耐电压试验而不发生击穿。试验电压有效值为两倍额定电压加1000V。充水式电泵应在常温清水中浸12h后进行。

二、绕组匝间耐电压冲击试验：

1、交流低压电机散嵌绕组类产品

试验电压峰值执行标准GB/T 22719.2—2008《交流低压电机散嵌绕组匝间绝缘第2部分：试验限值》，具体如下：

⑴电机绕组匝间绝缘冲击试验电压峰值应不低于用式（1）计算，并按GB/T 8170—2008规定修约到百位数（百伏）的数值。

UP′=K1×K2×UG

式中：

UP′——电机绕组匝间绝缘冲击试验电压峰值，单位为伏（V）;

K1——电压系数;

K2——运行系数;

UG——定子或转子绕组对地绝缘工频耐电压试验值（有效值），单位为伏（V）。

UG按GB 755—2019或产品标准规定值选取。

⑵电压系数K1取√2。

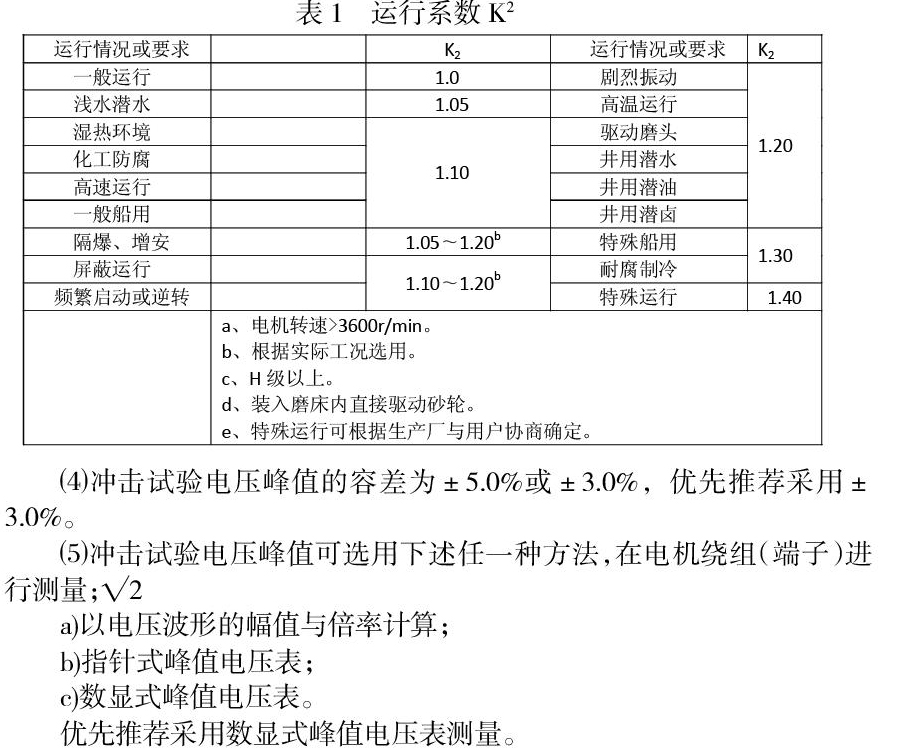

⑶运行系数K2根据电机运行视环境条件的严酷程度，电机起动或正逆转的频繁程度，电机安装或维修的难易程度，电机可靠性和安全性的附加要求等情况，按表1进行选择。如有表1中未列的运行情况或要求，可根据产品具体情况参照选用。

凡集中运行情况或要求同时存在时，K2只取其中的最高值。

⑷冲击试验电压峰值的容差为±5.0%或±3.0%，优先推荐采用±3.0%。

⑸冲击试验电压峰值可选用下述任一种方法，在电机绕组（端子）进行测量;√2

a）以电压波形的幅值与倍率计算;

b）指针式峰值电压表;

c）数显式峰值电压表。

优先推荐采用数显式峰值电压表测量。

2、井用潜水泵

电动机的定子绕组（导线直接浸水的除外）应能承受匝间冲击耐电压试验而匝间绝缘不发生击穿，单相电动机试验电压（峰值）1800V，三相电动机试验电压（峰值）对功率为3kW及以下者为2200V，3kW以上者为2500V。

3、小型潜水电泵

充油式和干式电动机定子绕组应能承受匝间冲击耐电压试验而匝间绝缘不发生击穿。试验电压（峰值）对单相电动机为2000V，对三相电动机，功率为3kW及以下者为2300V，3kW以上者为2600V。

4、煤矿用隔爆泵类产品

电动机的定子绕组應能承受匝间耐冲击电压试验而不发生击穿。进行匝间冲击耐电压试验时，对电压为600V及以下电动机，其试验冲击电压为峰值功率为3kW及以下者为2300V，功率为3kW以上者为2600V;对电压为660V以上，按JB/T 9615.1—2000《交流低压电机散嵌绕组匝间绝缘试验方法》和JB/T 9615.2—2000《交流低压电机散嵌绕组匝间绝缘试验限值》执行。

5、潜污电泵

电泵电机的定子绕组应能承受匝间冲击耐电压试验而不发生击穿。进行匝间冲击耐电压试验时，对电压为660V及以下电机，其试验冲击电压峰值单相为2000V，三相电动机功率为3kW及以下者为2300V，功率为3kW以上者为2600V;对电压为660V以上，其线圈试验冲击电压峰值和试验方法按GB/T 22715的规定执行。

参考文献：

[1]GB/T 2816-2014 潜水电泵 ;

[2]GB/T 22715-2016 旋转交流电机定子成型线圈耐冲击电压水平;

[3]GB/T 22719.2—2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值

（淄博市周村区检验检测中心）
