标题 分布式电源在海上石油平台配电网中的优化配置分析
范文

    高文







    摘?要:海上石油平台作为国家重要的战略部署,其良好的电压质量关系到平台正常的工作生产。因此,合理在平台上安装分布式电源,可以保障配电网损最小和电压质量最优。

    关键词:分布式电源;选址定容;网损灵敏度

    分布式电源(Distributed Generation,DG)因其经济、高效、可靠性高以及能满足特定需求的优点,得到迅速发展。[1]然而,DG的并网将会对配电网的电能质量和网损带来影响,系统的规划和运行不确定性增加。[2-3]因此,科学合理的对DG选址定容对配电网运行具有重要意义。

    1 分布式电源优化配置模型的建立

    1.1 分布式电源的选址

    分布式电源分布发散的供电不仅能带来巨大的经济效益,有效地降低损耗费用,还大大提高了电能质量及可靠性。对于节点总数为n的配电网系统,在节点i处接入DG,系统损耗对于节点i处注入的有功功率和无功功率灵敏度分别为:

    dP?loss?dθ?j=2∑n?i=1?V?iG?ij?V?j?sin?θ?ij.dP?loss?dV?j=2∑n?i=1?V?iG?ij?V?j?cos?θ?ij.(1)

    配电网网损:

    P?loss?=f?p(V,δ)=∑n?i=1?V?i∑n?j=1?V?j(G?ij.cos?δ?ij?+B?ij.sin?δ?ij?)?(2)

    令配电网损耗最小目标函数为:

    min?P?loss?=dP?loss?dP=P?loss?θθP+P?loss?UUP?dP?loss?dQ=P?loss?θθQ+P?loss?UUQ?(3)

    假设DG采用恒功率因素运行,在传输有功功率同时实现无功补偿与优化,功率因素角为θ?ij?。

    dP?loss?=P?loss?P?i?(?cos?θ?i).2+P?loss?θ?i?(?sin?θ?i).2?(4)

    其绝对值比较大为分布式电源的候选点。

    1.2 分布式电源的定容

    综合考虑配电网优化目标为多因素,引入权重系数,令优化目标函数为:

    F=?min?(a?1f?1+a?2f?2)?(5)

    式中,f?1?=P?loss?为配电网总网损;f?2?=V为电压稳定指标函数,电压幅值偏差越小,电压质量越稳定。

    f?2=?∑n?i=1?ΔU?iU?i?max?-U?i?min?2?(6)

    2 算例分析

    以我国渤海某地区实际海洋平台微电网为仿真算例,其结构如图1所示,在Matpower和Matlab平台上对该微电网的潮流进行计算。节点1作为平衡节点,电压约束为0.95p.u.≤Ui≤1.05p.u.。

    DG的接入位置适宜选择在线路中间偏末端的位置,本文通过网损灵敏度指标,确定分布式电源接入位置分别为22、23、25节点。配电网中主要节点的网损灵敏度值如图2所示。

    现今“节约能源和替代能源的可持续发展”作为我国基本国策,积极响应号召,平台分布式电源补偿方案见下表。

    分布式电源参数表

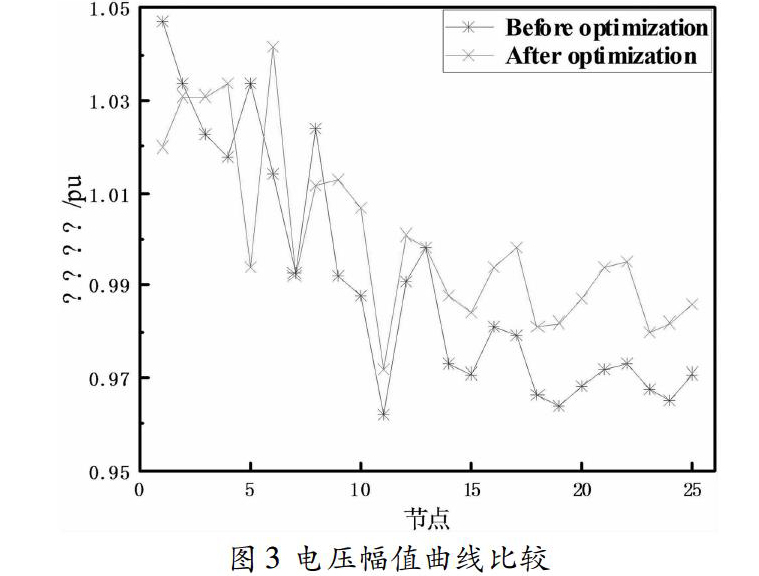

    在分布式电源接入后,平台电压曲线变化如图3所示,可以看出接入分布式电源之后,平台电压幅值得到一定提升。

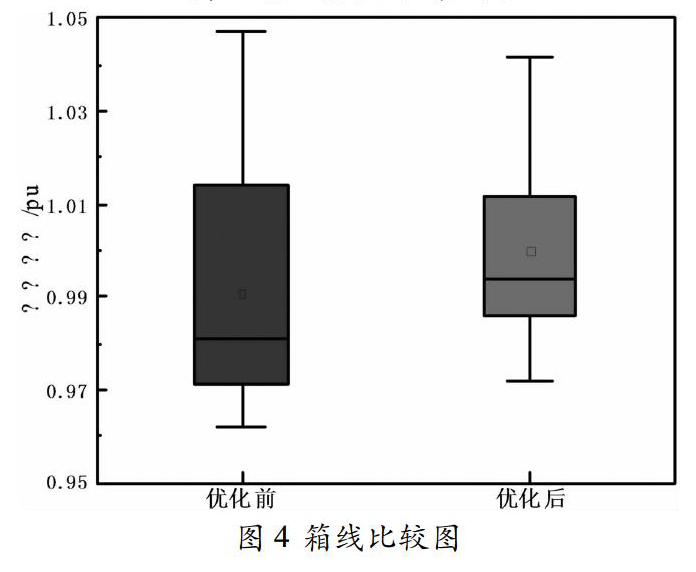

    通过电压幅值箱线比较图可以明显看出,在和理接入分布式电源之后,电压幅值波动范围变小,电压更稳定可靠。

    3 结论

    将本文针对分布式电源经济高效的特点,通过网损灵敏度分析对DG进行选址优化。在充分考虑有功网损、电压质量和无功补偿设备容量限制的基础上,选取合适的优化目标函数,对现有海上石油平台配电网系统进行无功优化,验证该方法的可行性。

    参考文献:

    [1]沈杰,张健,冀瑞芳,陈蓉,王鹤.配电网中分布式电源选址定容研究[J].东北电力大学学报,2015,35(06):33-38.

    [2]王守相,王慧,蔡声霞.分布式发电优化配置研究综述[J].电力系统自動化,2009,33(18):110-115.

    [3]许磊,徐晔,侯朋飞,石朝泓,胡亚超.分布式电源并网方式及控制策略研究[J].船电技术,2014,34(06):54-58.
