站台门UPS远程监测技术研究及应用

范文

黄泽坚

摘要：站台门系统在正常市电掉电或UPS故障无电源输出供电时无法发出预告警信息给到EMCS（机电设备监控系统），存在较大安全隐患。本文主要阐述站台门UPS原理及在无法实现远程监测情况下存在的问题，并分析在不改变原有供电模式下的解决方法，为轨道交通机电设备监控技术的研究提供良好素材和依据。

关键词：站台门;UPS;EMCS;远程监测

一、背景

2017年，某线路站点站台门UPS失电后，故障信息没有反馈到EMCS，失去了最佳的故障处理时间，导致故障扩大造成多趟列车晚点事件。为避免发生UPS故障或市电供电异常无法监控故障，对站台门UPS供电原理进行研究，并提出有效解决方法，以减少此类故障造成的影响。

二、UPS原理

站台门UPS一般采用的是5KVA UPS（控制UPS）及30KVAUPS（驱动UPS），均为在线式UPS，其工作原理见图1。若市电输入正常，UPS以在线方式给站台门系统供电，同时并为蓄电池组进行充电;若市电停电，则由UPS的电池组给站台门系统供电;若UPS的自诊断电路检测到UPS内部发生了故障，则通过自动旁路直接供电给站台门系统。

三、站台门监控系统接口

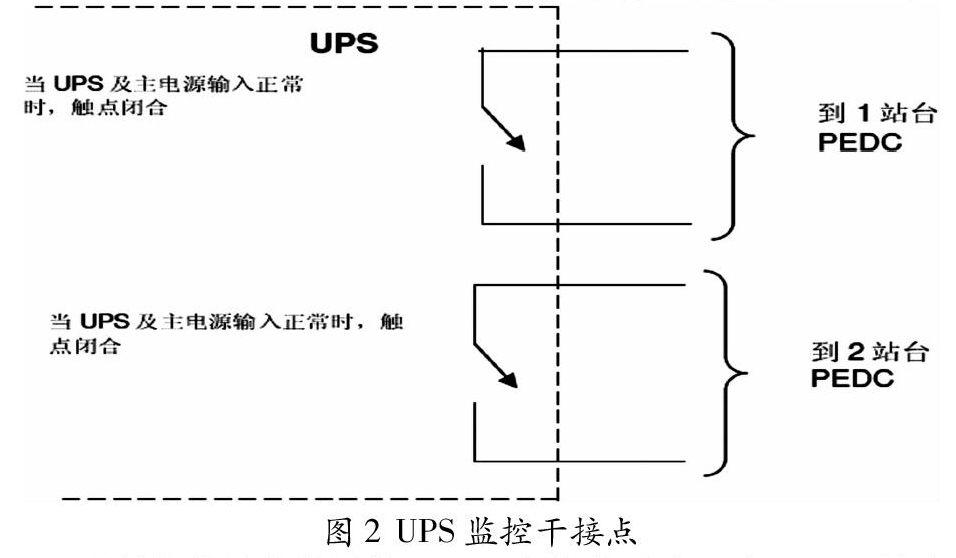

UPS与站台门监控系统的接口为UPS故障报警干接点接口，实现方式为UPS配置干接点报警卡，采用多芯线缆连接把UPS的运行状态信息上传。在车站30KVAUPS标配干接点信号接口、5KVAUPS另配一个干接点报警接口卡。

目前部分站点使用的UPS运行状态无法通过PEDC（站台门单元控制器）反馈故障信息给EMCS，如市电供电异常或UPS故障则会导致无预告警信息给到EMCS，调度或维护人员无法第一时间发现故障，从而扩大故障影响。

四、远程监控解决方法

由于现有UPS无法通过干接点报警卡实现与PEDC通讯来达到远程监测的目的。在调查设备实际状况及周边监测设备后，决定通过利用EMCS模块增加点的方式上传UPS状态到EMCS。在UPS电源输入、输出端增设电压检测装置来监测UPS的实际运行状态，并与EMCS模块连接实现故障情况的预报警功能。

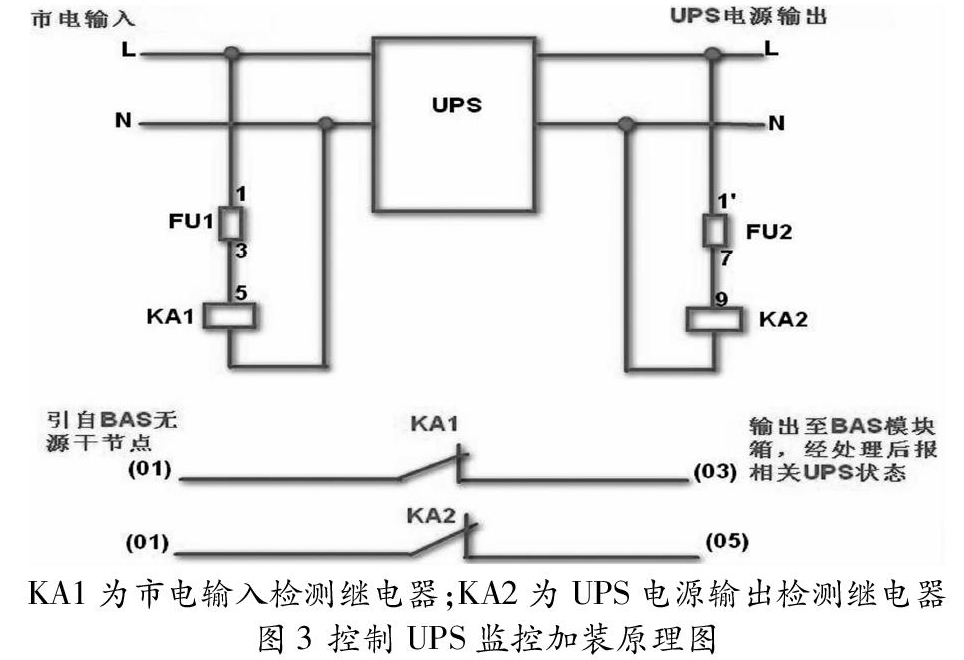

（1）控制UPS实施方案如图3所示，当市电输入出现故障时，KA1继电器线圈失电，KA1常闭触点接通，市电输入检测回路接通，通过EMCS數据处理后在EMCS中报出控制UPS电源输入故障信息。输出电路同理。

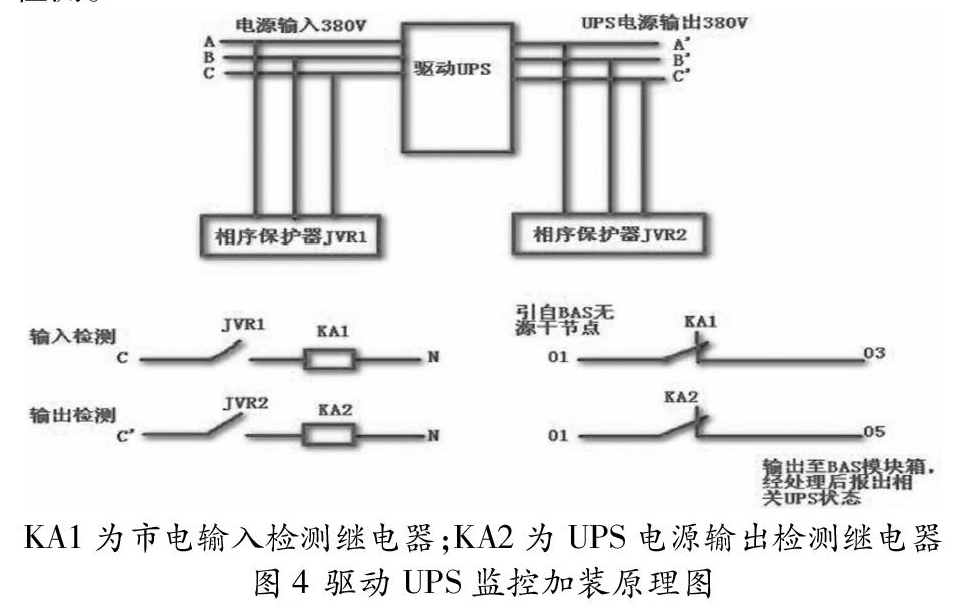

（2）驱动UPS解决方法与控制UPS相同，如图4所示，驱动UPS的电源输入、输出均为三相电源，故需在电源输入、输出端各增设一个相序保护器，对电源的错缺相、失压、过压等进行检测。

（3）EMCS系统接入。在站级IO控制箱利用预留的监测端子新增UPS监测点，并在PLC主程序新增相应的逻辑监控程序。在站级工作站和中央级OCC对应图页增加UPS监控图页，同时在数据库内增加相应的监控数据库点位。

最后在报警栏中新增相应的事件记录报警功能及图标。

五、实施效果

通过充分的理论论证后，完成了控制、驱动UPS远程监控装置的加装与测试。目前该监控装置功能一切正常，使用情况良好，有效解决了UPS在正常市电掉电或UPS故障时无法发出预告警信息给到EMCS所存在的较大安全隐患。

六、结论

UPS远程监测是一个可行的技术方法，利用EMCS模块增加点的方式上传UPS状态到EMCS。通过在UPS输入、输出端增设电压检测装置来监测UPS的运行状态，并与EMCS模块连接以达到UPS故障情况的报警功能。可有效避免发生UPS故障或市电供电异常无法及早监控的情况，以降低故障造成的不良影响。

参考文献：

[1]路华山.海南炼化生产控制系统UPS的应用技术探讨与改进[J].电工技术，2010（03）.

[2]施剑.UPS电源的使用与维护[J].科技创新与应用，2014（11）.

[3]陈霞.浅谈UPS不间断电源的工作原理与维护[J].西部广播电视，2017（01）.

[4]郭亚杰，相有桓，韩慧奇.UPS网络集中监控系统设计与实现[J].电子技术，2013（10）.

[5]周波，刘春玉，王毅.UPS实时监控系统的设计[J].武汉理工大学学报（信息与管理工程版），2013（01）.
