基于组态王的制药配液系统批报表

范文

徐海峰

摘要：阐述了组态王通过自建Access数据库，将配液生产过程中的表数据通过SQL语句存入Access数据库。通过输入查询批号，在数据库里查询出生产数据，并将其按设定好的格式显示在组态王的表格控件里查看，也可保存为需要的格式文件。

关键词：制药工程;配液系统;批报告

1工艺流程

配液系统的工艺流程主要包括加水，加料，搅拌，温度，保温，调PH值等工艺步骤。本次配液以加水、搅拌两个工艺步骤为例来做。

在批次生产开始后，先加水、搅拌。然后重复加水、搅拌，批生产结束。

本項目只做报表系统，对工艺程序的自动执行以点击启停按钮仿真代替。

2基于组态王的报表的实现

2.1生产过程变量建立

建立一个“罐内重量”的变量，类型为实数，建立“生产启停”、“加水启停”、“搅拌启停”三个变量，类型为离散量，控制工艺步骤的开启停止。

建立批报表所需的其它辅助信息变量，为“批号”、“产品名称”、“产品规格”、“批号查询”、“罐内重量”，均为字符串类型。

2.2生产画面的建立

新建几个文本，分别为“批号”、“产品名称”、“产品规格”、“批号查询”、“罐内重量”、“操作员”，并在这几个字后面再各建一个文本，并在字符串输入、输出连接变量刚才2.1中新建的和其名字一样的几个变量，操作员后面的文本字符串输出直接连接系统自带变“$UserName”。

新建三个按钮，“批次启停”、“加水启停”、“搅拌启停”，在其离散输入分别连2.1建立的“生产启停”、“加水启停”、“搅拌启停”三个变量。

2.3报表需要的变量

建立报表需要的一些变量：“批次开始日期记录体”、“批次开始时间记录体”、“批次结束日期记录体”、“批次结束时间记录体”，加水、搅拌的开始及结束日期时间记录体，“加水前罐内重量记录体”、“加水后罐内重量记录体”。

报表查询时还需将查到的数值赋值给变量显示在表格内，所以还要建立各查询后存储数据的变量，其和存入数据库的变量一一对应，命名为“XX查询记录体”，如“批号查询记录体”。

2.4Access数据库的建立

在项目文件夹内右键建立Access数据库文件，命名为“数据”，在里面建立“批次记录”的表格，在表格里面建立报表需要的字段，批号、产品名称、产品规格、操作员、加水前罐内重量、加水后罐内重量，批次及各工艺的开始结束日期时间。

在控制面板中打开数据源（ODBC），在系统DSN中添加“MicrosoftAccessDriver”的驱动，将其数据源名称命名为“数据”，数据库选择为刚才建立的“数据”文件。

2.5组态王与数据库建立连接

先建立变量“DeviceID”，类型为整数，后面所有的SQL语句都能用到。在组态王应用程序命令语言里，在启动时，添加和数据库的连接函数：

SQLConnect（DeviceID，"dsn=数据;uid=;pwd="）;其中“dsn”为所建数据库的名称。

2.6将数据存入数据库

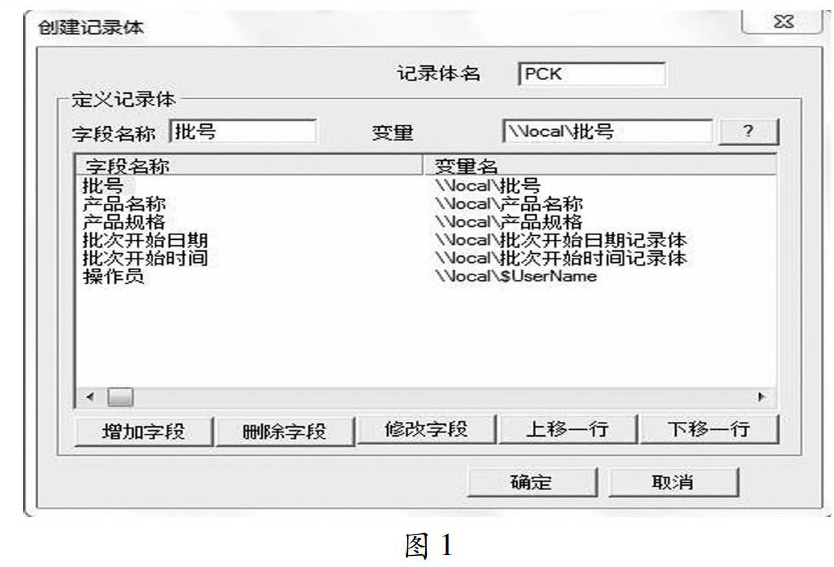

组态王数据读写Access数据库，是通过记录体来实现的。建立一个记录体，在记录体里添加字段名，其字段名要和数据库里建立的字段名一样，字段名都要连接相应的变量。以批次开始记录体为例，在SQL访问管理器的记录体中新建一个记录体，命名为“PCK”，如图1所示：
