标题 | 浅谈CPC在道路铺面混合料制备领域中的检索应用 |

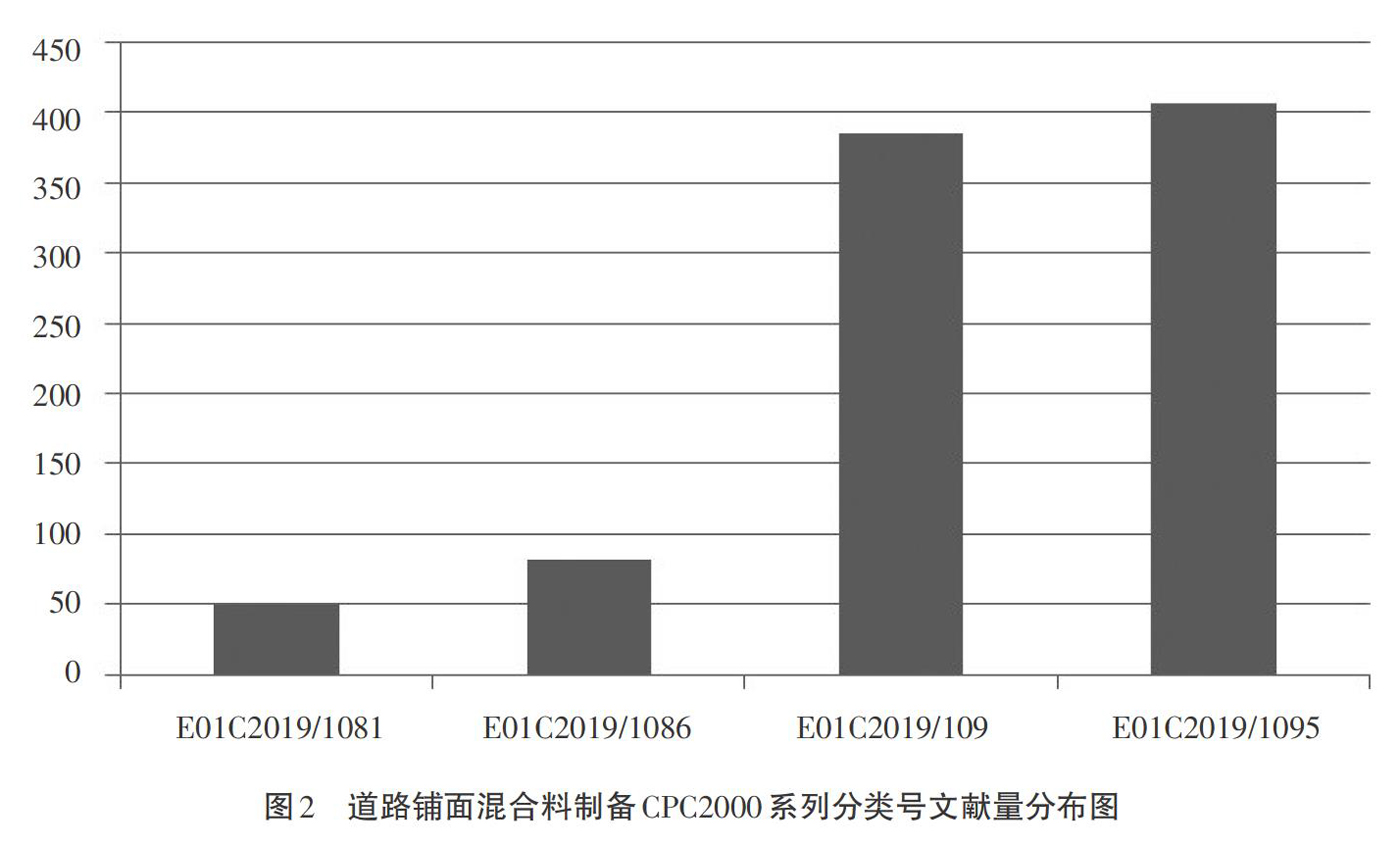

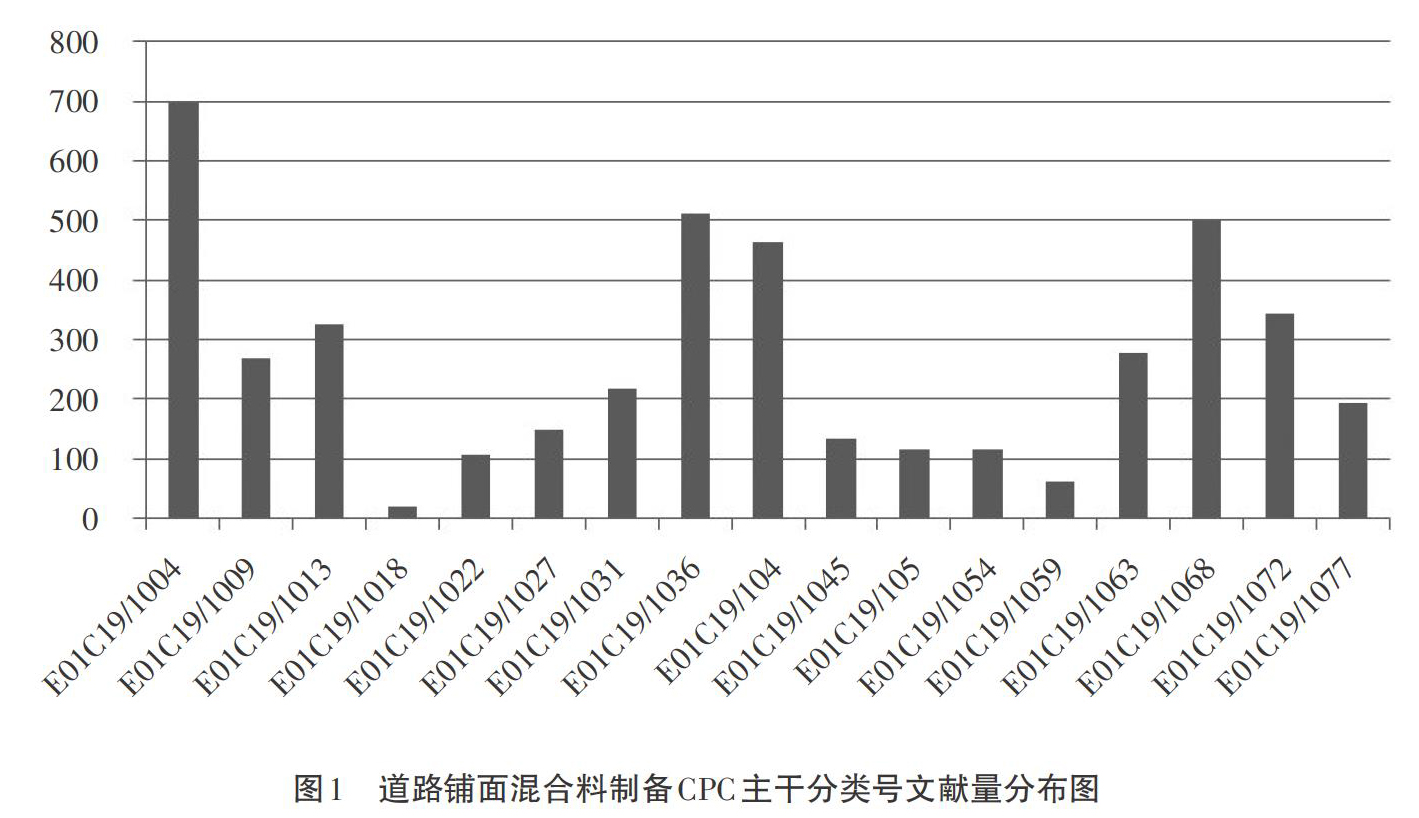

范文 | 刘韶曼 刘淑艳 胡春娟 摘要:本文对道路铺面混合料制备领域进行了CPC分类研究,重点分析了该领域的CPC分类特点,并通过实际案例的检索,对比分析IPC分类号和CPC分类号在检索中的特点,进而发现CPC相对于IPC分类号进行了大量的细分,可提高该领域案件的检索效率。 关键词:道路;混合料制备;CPC分类;检索 中图分类号:G306;U441.4文献标识码:A 文章编号:1003-5168(2020)24-0137-04 1 引言 目前最广泛使用的专利分类体系是IPC,由WIPO管理。但是,随着世界科技发展迅速,专利数量急剧增长,为了适应技术发展和文献扩增的需要,必须对分类体系不断地进行更新和细化。2010年10月25日,欧美两局声明共同开发新的专利分类体系——联合专利分类体系(Cooperative Patent Classification,简称CPC),按照WIPO分类标准和IPC结构,以ECLA为基础,融入UC的部分内容,从而比原有的ECLA和UC更加详细和准确[1]。本文针对道路铺面混合料制备(E01C19/10)领域IPC分类号和CPC分类号进行比较,并从该领域CPC分类特点、分类号、分类规则等方面出发,研究了该领域的分类情况,并通过实际案例探讨了CPC分类在道路铺面混合料制备领域检索实践中的应用。 2 道路铺面混合料制备领域专利简析 道路铺面混合料制备对应的IPC分类号主要集中在E01C19/10下,该分类号的具体定义为:骨料或填料与非水硬性结合料铺面材料制备用的,例如,沥青或树脂的预拌或预涂的设备或装置;摊铺前非水硬性结合料的预拌设备或重新恢复用过的非水硬性组合料的设备。该分类号为二点组,没有进一步细分。 截至2020年8月30日,对IPC分类号E01C19/10在VEN数据库中进行检索,其文献量为7 832件,其中中文专利年3 237件,外文专利4 595件。从专利文献量可以看出,该分类号下文献量巨大,缺乏更有效的细分,利用该分类号检索难以快速精准的定位相关文献。因此,采用传统的IPC分类号对道路铺面混合料制备相关专利进行檢索时,检索效率受到限制,且容易导致无法准确检索到相关文献。 3 道路铺面混合料制备领域的CPC分类研究 对于道路铺面混合料制备领域,CPC在原有IPC的基础上对混合料搅拌装置、混合料制备、操作控制等方面给出大量的细分。IPC分类号E01C19/10属于二点组,其对应的CPC分类号给出较多细分,共包括6个三点组、10个四点组和5个五点组,其中包括四个2000系列分类号。具体细分如表1。 对上述各CPC分类号的专利文献量进行统计,如图1和图2所示。 参见对该领域各CPC文献量进行统计可知,CPC相对于IPC具有两大优势。 3.1 提供了大量细分的分类号,有利于快速检索 由图1、图2可知,各CPC分类号下对应的文献数量较小。除了E01C19/1004、E01C19/1036下文献量大于500篇,其他CPC细分文献量均在500篇以下。CPC在原有的IPC基础上进行了大量的细分,使得相应分类号下的文献量明显减少,从而可以提高检索效率。 3.2 可减少关键词的引入,提高检索准确性 分类号含义相对于关键词更准确。CPC遵循多重分类原则,只要是有利于检索的信息都有可能给出对应的CPC分类号。因此,在利用CPC进行检索时,针对多个不同的检索要素,往往只需要对其对应的CPC分类号进行检索即可,不需要扩展大量的关键词不停地调整检索过程,从而可提高检索准确性。在道路铺面材料制备领域,如涉及到发明点为道路铺面混合料旋转搅拌设备具体设置的申请,其IPC分类号为E01C19/10,在使用IPC进行检索时,需要引入大量的关键词对其进行扩展,且关键词很容易扩展不全面;而CPC分类号给出旋转搅拌容器相关的分类号E01C19/1027及其下位点组,且具有对应的2000系列分类号,可减少关键词引入,快速命中对比文件。 对上述CPC分类号的文献数量进行统计可知,其文献总量为4 498篇,与IPC分类号下的文献数量7 832篇相比,仅为57.4%,数量少于IPC分类文献量,这与部分国家专利文献未进行CPC标引有关。因此,在进行专利检索时,应遵循“先准后全”的原则,可以首先利用准确的CPC分类号,进行快速检索,此外,可结合FI、FT对未标引CPC分类号的日本专利文献进行检索,之后还可以结合IPC分类号进行全面检索。 4 CPC分类在道路铺面混合料制备领域的检索实例 基于上述对道路铺面混合料制备领域IPC分类号及CPC分类号特点的分析,以下结合实际案例,在IPC和CPC分类体系下分别对其检索,分析CPC在检索中的优势。 4.1 案情介绍 本申请要求保护一种沥青混合料烘干滚筒,属于沥青混凝土搅拌技术领域,具体的涉及一种可同时烘干两种沥青料的沥青混合料烘干滚筒。其解决的技术问题是如何同时烘干两种沥青混合料,并避免加热效率低、加热不均、局部老化的问题产生。其发明构思为:为了解决上述技术问题,本发明将沥青混合料烘干滚筒的筒体设置为内筒体和外筒体,内筒体和外筒体的进料端和出料端分别开有进料口和出料口,内筒体和外筒体之间形成用于容纳沥青料的物料空腔,且内筒体的出料口不与该物料空腔连通,进而实现同时烘干两种不同沥青混合料、提高加热效率、避免加热不均的技术效果。 本案共包括一项独立权利要求1和九项从属权利要求2-10,其中独立权利要求1如下:沥青混合料烘干滚筒,包括筒体、支架、驱动装置和燃烧器,所述筒体通过驱动装置设于支架上、并可带动筒体在支架上旋转,燃烧器与筒体连接用于向筒体内加热,其特征在于:所述筒体架设在支架上、且与水平面形成一定夹角的呈高低布置,筒体较高端为进料端、较低端为出料端,所述筒体包括内筒体和外筒体,内筒体和外筒体的进料端和出料端分别开有进料口和出料口,内筒体和外筒体之间形成用于容纳沥青料的物料空腔,且内筒体的出料口不与该物料空腔连通。 其从属权利分别对内外筒体的轴线位置、筒体设置支架、烟气除尘装置、叶片具体设置等结构作了进一步限定。 4.2 检索过程分析 本案涉及一种沥青混合料烘干滚筒,通过对案情进行分析可知,其主要改进在于以下两点:该沥青混合料烘干滚筒通过设置两个筒体实现烘干两种沥青混合料的功能;加热气流流动方向与物料传输方向相反,避免加热不均、提高加热效率。 本案给出的IPC分类号为E01C19/10(骨料或填料与非水硬性结合料,例如,沥青或树脂的预拌或预涂的设备或装置;摊铺前非水硬性结合料的预拌设备或重新恢复用过的非水硬性组合料的设备),该IPC分类号下包括大量专利文献,且没有进一步的细分,且本案中关键词较难提取,不容易检索到相关文献。而CPC分类号具有大量的细分,其中对于技术主题“沥青混合料烘干滚筒”具有细分E01C19/1031(混合料连续卸料的旋转容器),对于改进点之一“烘干滚筒通过设置两个筒体”具有对应的2000系列细分E01C2019/1086(具有同心筒的搅拌容器),对于另一个改进点“加热气流流动方向与物料传输方向相反”同样具有2000系列的细分E01C2019/109(具有逆流筒的搅拌容器,即材料流动方向和气流方向相反),可见,CPC分类号针对本案技术主题及两个改进点均给出了对应细分,利用CPC分类号在VEN数据库中进行检索如下: 1? ? VEN? ? ? ? 226? ? ? ? /CPC E01C19/1031 2? ? VEN? ? ? ? 83? ? ? ? ?/CPC E01C2019/1086 3? ? VEN? ? ? ? 386? ? ? ?/CPC E01C2019/109 4? ? VEN? ? ? ? 19? ? ? ? 1 and 2 and 3? ?(对比文件1——EP2474670A2) CPC分类号针对技术主题及改进点均有对应细分,且各分类号对应的文献量适当,利用分类号相与很快命中X文献(EP2474670A2)。 在VEN数据库中采用IPC分类号+关键词进行检索,IPC分类号E01C19/10,其关键词可针对内筒体、外筒体进行扩展,对应关键词为:drum、inside、outside、two、couple、double,其检索过程如下: 1? ? VEN? ? ? ? 7729? ? ? ? /ic E01C19/10 2? ? VEN? ? ? ? 645707? ? ? drum? 3? ? VEN? ? ? ? 1034? ? ? ? 1 and 2 4? ? VEN? ? ? ? 964298? ? ? inside and outside 5? ? VEN? ? ? ? 27? ? ? ? ? 4 and 3? ?(未檢到对比文件) 6? ? VEN? ? ? ? 12845663? ? two or couple or double 7? ? VEN? ? ? ? 224? ? ? ? ?6 and 3? ?(对比文件1——EP2474670A2) 比较CPC和IPC的检索过程,IPC分类号下的文献数量过多,利用内外筒体的关键词进行进一步限定后命中的文献数量为224篇,文献数量较多,并且关键词表达存在形式、意义、角度较多的困难,容易漏检对比文件;而采用CPC检索命中文献数量为19篇,远小于IPC检索结果,且噪音较小,检索效率相对于IPC明显提升。 5 结语 在道路铺面混合料制备领域,采用IPC检索,分类号不能准确表达需要检索的技术主题,且文献量较大,需要借助关键词进行检索,但是由于机械结构难以用关键词进行准确表达且容易带来噪音,导致检索效率和质量不高。而CPC分类号进行了大量的细分,在检索时采用分类号即可准确表达发明构思,降低了关键词的使用,可以高效的获得相关文献。 此外,采用CPC检索时需注意CPC分类号覆盖的文献并不全面,并未对所有国家的文献进行CPC分类,如部分中国文献及日本、韩国、俄罗斯文献等。因此在通过CPC分类号未检索到对比文件时,可采用FI、FT进行辅助检索,进一步利用IPC分类号和关键词进行常规检索以避免漏检。 参考文献: [1] 于德华.浅谈CPC分类体系中的功能分类与应用分类[J].中国科技信息,2016(23). |
