基于熔断保护器

范文

陈鹏举　赵杰　刘海英

摘要熔断器的工作原理为当电流超过额定值时，依靠自身产生的热量使熔体熔断，切断电路的一种电器。FastLine熔断器式隔离开关选型非常简便，无需复杂计算，也无需计算工具，可避免突然大面积断电，因为只有离故障点最近的熔断器跳闸，对电路能够提供安全隔离，当在分闸位置时保证电路开断并保证安全工作，上级熔断器不会受到影响，因此熔断器可提供选择性保护。案例针对FastLine熔断器式隔离开关的工作原理、基本结构和优缺点进行研究分析。

关键词熔断器保护器隔离开关案例分析

中图分类号：TM563文献标识码：A

0绪论

熔断器与断路器不同的是，熔断器体积较小，结构简单，开断能力较强，具有很强的限流特性等优点。熔断器的工作原理是根据电流超过额定数值一段时间后，靠自身产生的热量熔断熔体断开电路。熔断器使用的场合比较广泛，被大量应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。一般情况下隔离开关可以带负荷操作，断开小电流，当电流大到一定程度时，可能会对用于隔离的部件造成损坏，从而导致开关没法使用。为了能够在出现大电流时对隔离开关起到保护作用，需要提供一个熔断器，此类开关称为熔断式隔离开关。近几年来熔断器的类型也越来越多，此类保护电器各有优缺点，应根据具体配电系统的要求进行型号和参数的选择。发达国家的断路器产品和技术发展十分迅速，其产品更新换代的速度非常快，研发部分不断研制出保护功能更完善的新型熔断器。近20年来，我国电器工业发展十分迅速，熔断器产品紧跟国际先进技术潮流，在现代化电站和工矿企业中，已广泛采用电子计算机监控系统为配电线路提供了更完善的保护功能。

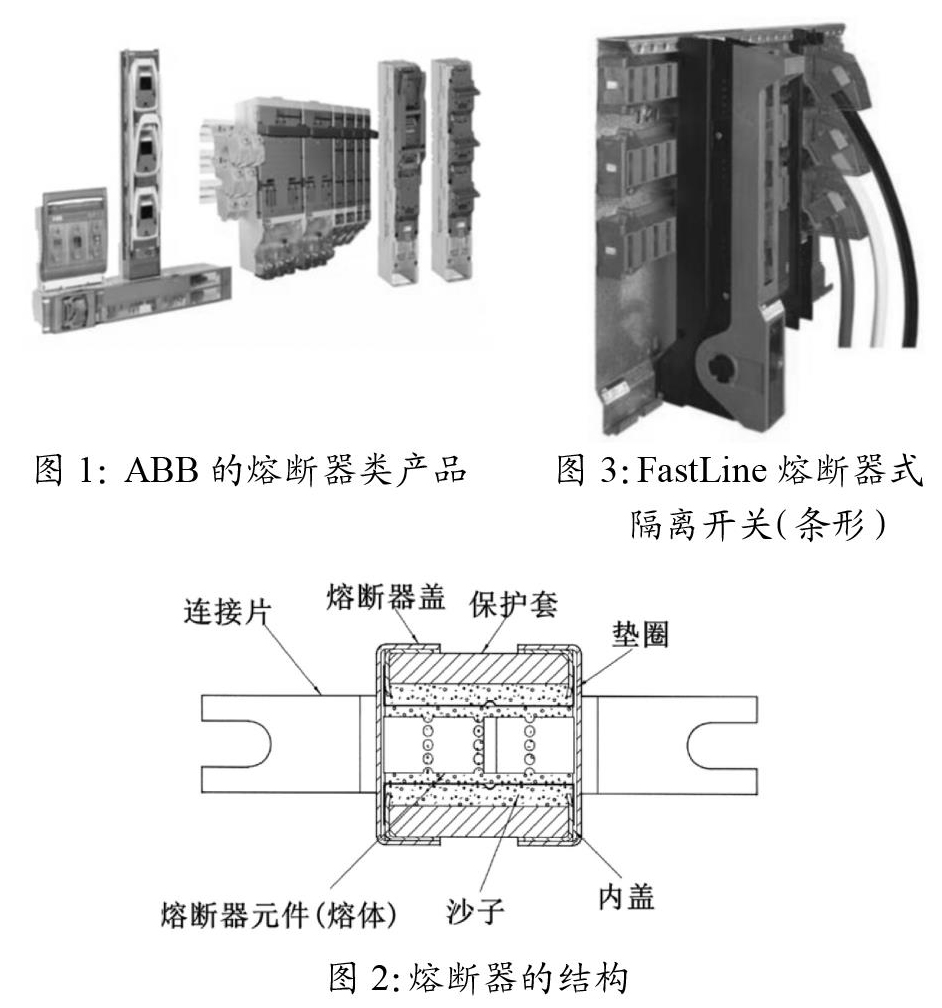

本案例中选择瑞士ABB的熔断器类产品（如图1所示），包括在低压配电网络中以熔断器作为短路和过载保护的各类产品，适用于工业、住宅和办公楼宇中的变电站、电缆分支箱（CDC）、紧凑型箱式变电站（CSS）中的低压配电箱和配电盘。在这其中用于低压配电系统的 FastLine是一种模块化系统，由 FastLine 底板和插入式模块组成。FastLine的产品成套配电系统，载流量高达2500A，组装快速简便，产品采用模块化设计，方便保障人身安全，防护等级为 IP 20，采取铝芯电缆和铜芯电缆的新颖电缆连接技术，产品组合式防护等级IP20级别，设备拥有灵活适应性，可应用于多种领域。

1熔断器式隔离开关的结构及原理

1.1熔断器式隔离开关的结构

熔断式隔离开关的作用是断开无负荷电流的电路，使设备与电源有明显的断开点，以保证工作人员的人身安全，隔离开关缺少切断负荷电流和短路电流的灭弧装置，所以必须在电路在断路器断开电路的情况下才可对其进行操作，基本结构如图2所示。

ABB 在研制 FastLine系列产品时，集中精力于电缆终端技术的开发。根據多年以来从用户处反映过往的使用情况，并研制出多种模块和最方便的接线技术。该系列利用直接进线模块、熔断器开关模块和Tmax的适配器从底板供电，可供铜母线或电缆由左或右联接。模块化的设计使得FastLine熔断器式隔离开关操作更加简便，易于拆装和后期维修。

1.2 0FastLine熔断器式隔离开关的特点

本案例中选择ABB公司FastLine熔断器式隔离开关，如图3所示，其特点：（1）电气设备检修时能提供电气间隔和用以保障维护人员的人身安全的明显可见断开点;（2）隔离开关不允许带额定负荷或大负荷操作，但是有灭弧室的可以带小负荷及空载线路操作。（3）通常情况下送电操作时需要先合上隔离开关，后合上断路器或负荷类开关，隔离开关断电操作时：先断开断路器或负荷类开关，后断开隔离开关。FastLine熔断器式隔离开关的应用场合：电缆分支箱（CDC）;电气设施;变电站中的低压配电箱;工业建筑、住宅和办公楼宇中的配电屏或可做水平组装（见图3）。

2结束语

条形FastLine熔断器式隔离开关使用范围广，防护级别高，模块化的设计使得安装方便迅速，后期的维修等都极为便利。条形联体设计可三相同时闭合、断开，分体可单独操作。手柄中安装的熔芯使得操作更加安全，还可以直接作为触头刀片使用。配电系统载流量可达100KA，带负荷操作能力可达1.3倍额定电流，配电系统载流量可达1200A，条形FastLine熔断器式隔离开关的设计中无任何裸露部件，完全封闭的模块化设计使其安全性非常可靠。

参考文献

[1] 李珊珊.浅谈低压熔断式隔离开关的应用[J].工程技术，2019：122.

[2] 石佳鑫.低压断路器与熔断器的选择与配合[J].科学与财富，2020：148.

[3] 周育伟.中国低压熔断器的现状与展望[J].1996浙江省电机动力学会第七次会员代表大会暨学术年会，1996：18-23.
