医用电子直线加速器的日常维护及故障维修研究

范文

段梦琪

【摘要】目的：研究医用电子直线加速器的日常维护和故障维修方法。方法：选取2014年1月-2019年1月在我院放疗科使用的一台医用电子直线加速器作为研究对象，对其5年来出现的所有故障进行统计分析，分析发生故障的原因、特点、规律，并给出相应的日常维护方法和故障维修方法。结果：本院这台医用电子直线加速器在这5年期间发生的故障有：多叶准直器故障、运控系统故障、束流系统故障、真空充气系统故障、机械故障以及恒温水循环系统故障。其中多叶准直器故障发生率最高，占31.13%，机械故障发生率最低，占3.11%。结论：医用电子直线加速器故障问题较多，原因复杂，日常工作中需注意保养和维护，给予针对性的预防措施。

【关键词】医用;电子直线加速器;日常维护;故障维修

【中图分类号】R197.39

【文獻标志码】C

【文章编号】1005-0019（2020）15-280-01

医用电子直线加速器是一种针对肿瘤患者病变部位进行放射治疗的设备，属于大型精密设备，在临床诊断以及治疗中起着非常重要的作用，但是长期的放射治疗，会造成设备使用周期缩短和部件使用磨损，会出现一些故障，若故障得不到有效解决，其安全性、性能、可靠度均会受到影响，因此，处于对设备利用的安全性、综合性等方面进行考虑，对设备故障问题、维护以及维修就非常重要了[1]。本文就2014年1月-2019年1月我院放疗科使用的一台医用电子直线加速器的日常维护及故障维修进行研究，现报告如下：

1资料及方法

1.1一般资料

选取2014年1月-2019年1月我院放疗科使用的一台医用电子直线加速器作为研究对象。

1.2问题和方法

根据医用电子直线加速器的日常维修中分析其存在三种故障：①软件故障;②硬件故障;③人为故障：其中软件故障中有软件A类损坏和软件通讯B类失败;硬件中有接触不良（C类）以及元器件损坏（D类）;人为故障中有参数表损坏（E类）以及参数表未调整好（E类）。

1.3观察指标

对本院医用电子直线加速器设备2014年1月-2019年1月的故障进行统计分析。

1.4统计学分析

采用统计学软件SPSS21.0处理研究数据，计数资料：（n，%）。

2结果

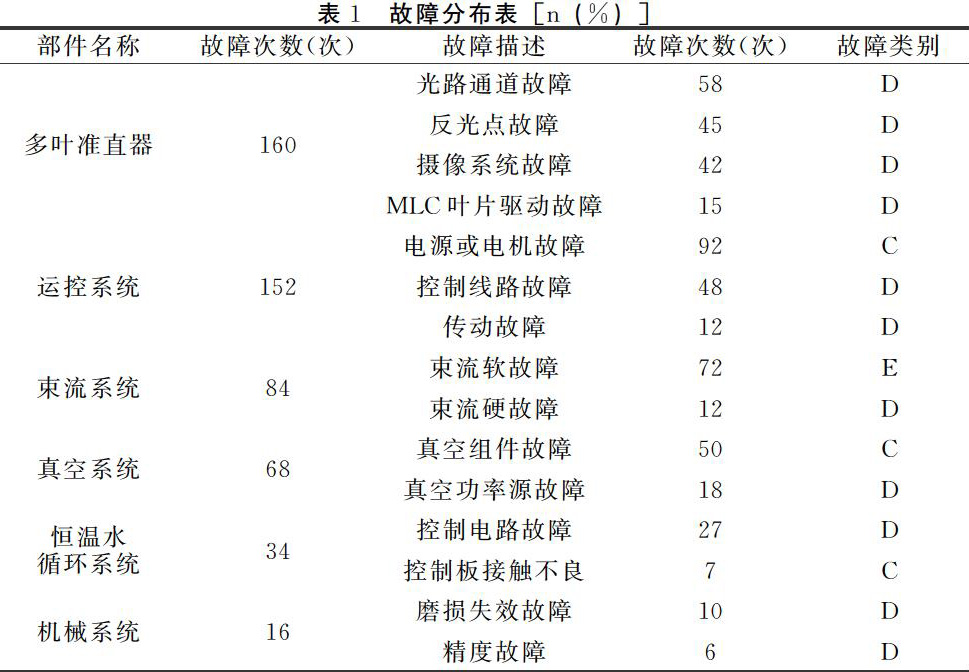

由下表可知，多叶准直器的故障次数最多，为160次，占总故障的31.13%;机械故障次数最低，为16次，占总故障的3.11%，医用电子直线加速器2014年1月-2019年1月故障分布如表1所示。

3讨论

3.1本研究中多叶准直器发生的故障最多，占31.13%，故障有：

3.1.1光路通道故障

表现为类似反光点故障，报错为ReferenceReflectorTooWide、ReferenceReflectorTooNarrow、LeavesNotReady。光路中任何元件出现故障，均有这种现象。维修方法为软件调整法，进入维修模式，反复改变Item2009复改变出现dytorTooNar172数值，可用清洗光路通道法，一般用蒸馏水冲洗后再装回去，还可更换灯泡法。

3.1.2反光点故障

表现为屏幕显示反光点微红，可更换反光点，更换后进行校准，保证叶片走位精度准确。

3.1.3摄像系统故障

表现为系统无法识别叶片位置而出现停止工作或者多叶准直器无显示、全部红屏、多叶准直器Link错误。可对摄像头进行清洁，调整其光圈，若无法消除故障，可更换摄像头;还可在维修模式中进入多叶准直器校准界面，进行设置[2]。

3.1.4叶片驱动故障

表现为叶片无法移动或者移动不到位，可更换驱动板、丝杠，增加润滑作用，更换驱动马达。日常维护包括光路通道和摄像头清洗，3个月/次;卤素灯泡更换4-6个月/次;丝杠清洗与润滑，1年/次。

3.2运控系统故障，152次，主要包括：

3.2.1电源、电机故障

控制电路信号正常，运动部位动作不正常或者不动，可更换电源、电机或者电源输出板。

3.2.2控制线路故障

表现为操作指令下达无反应或者不能正常运动，可更换电路板或继电器。

3.2.3传动故障

表现为传动部件阻力太大，部件变形或者破损，可更换齿轮、齿条，更换传动带、更换变速箱、离合器、传动丝杠等。

3.3束流系统故障也多，有84次，包括：

3.3.1束流软故障

表现为剂量率为零或者剂量率下降、束流分布不对称等。可进入维修模式，调整GunServo和AFC，进入剂量检测伺服控制系统，对剂量检测伺服进行调节，输出剂量2T-AB（左右方向）、2R-GT（枪-靶方向）以及HumpUniformity-平坦度值进行调节。

3.3.2束流硬故障

有故障连锁不能出束，或无故障显示不出束，可更换电离室，加大除湿机功率或增加除湿机，采用高纯氮气吹电离室，进行干燥处理，更换磁控管、电子枪以及加速管等。将机房湿度控制在30%-60%[3]。

3.4真空系统故障，有68次，包括：

3.4.1真空组件故障

表现为组件密封性不够好，波导窗隔离效果差，可更换波导窗和真空组件。

3.4.2真空功率源故障

表现为真空度达到一定程度时，无法继续升高，可更换离子泵，检修离子泵电源电路[4]。

3.5恒温水循环系统故障，有34次，包括：

3.5.1控制电路故障

表现为报水循环故障，水冷却工作异常，温控电路工作异常，可更换水压表、更换循环水，清理水路管道等。

3.5.2控制板接触不良

表现为温控电路异常，控制分流电磁阀异常，可更换控制流分流电磁阀、更换温控电路。

3.6机械故障发生次数最低，仅仅16次，包括：

3.6.1磨损失效故障

表现为传动带断裂、齿条和齿轮断齿、变速箱磨损后阻力过大，传动丝杠变形、离合器失效，可更换齿轮、更换传动皮带、更换离合器、更换变速箱以及传动丝杠等[5]。

3.6.2精度故障

表现为治疗床、中心精度、辐射头、旋转机架，可调整辐射头内部十字叉丝盘和光学系统，调整旋转机架底座、调整治疗床底座，调整走位精度和床面水平精度[6]。

综上所述，医用电子直线加速器故障种类繁多，包括多叶准直器、运控系统、束流系统、真空系统、恒温水循环系统以及机械系统，故障原因较为复杂，因此，在日常工作中，需进行仪器的保养和维护，同时要加强维护、维修人员队伍的建设，提高维修人员的综合素质，对开展保养、维修工作是非常重要的。

参考文献

[1]郭旭峰，郭瑞锋，朱彬，等.医科达医用电子直线加速器磁控管维修维护及保养研究[J].中国医疗器械信息，2017，25（06）：176-177.

[2]陈荣耀，蓝威，郭顺，等.医科达医用电子直线加速器的常见故障及维护保养[J].医疗装备，2019，32（01）：163-164.

[3]亢锐，任承祖，张峻峰，等.简述医用直线加速器的结构与故障维护[J].计量与测试技术，2015，283（12）：76-80.

[4]肖捷，黎美妍，严朝胜，等.医科达医用电子直线加速器常见故障分析与处理研究[J].中国医疗器械信息，2019，25（01）：180-181.

[5]张灿.医科达Synergy医用电子直线加速器CONA故障分析与维修[J].中国医疗设备，2019，34（03）：179-182.

[6]王雷.医用电子直线加速器多叶准直器的维护与故障检修[J].中国医疗器械信息，2007，13（9）：43-44.
