标题	异型尼龙隔热条的设计探讨

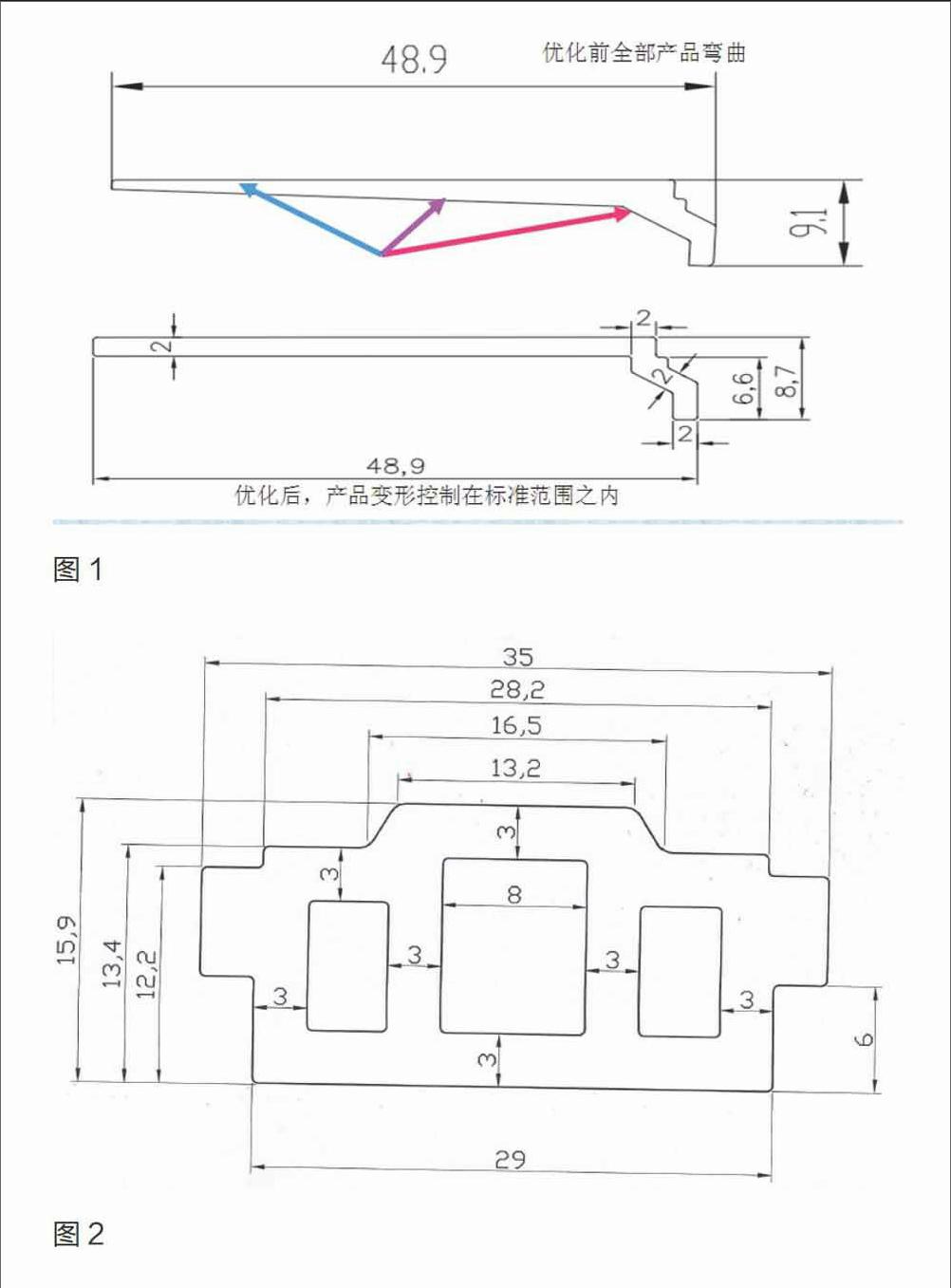

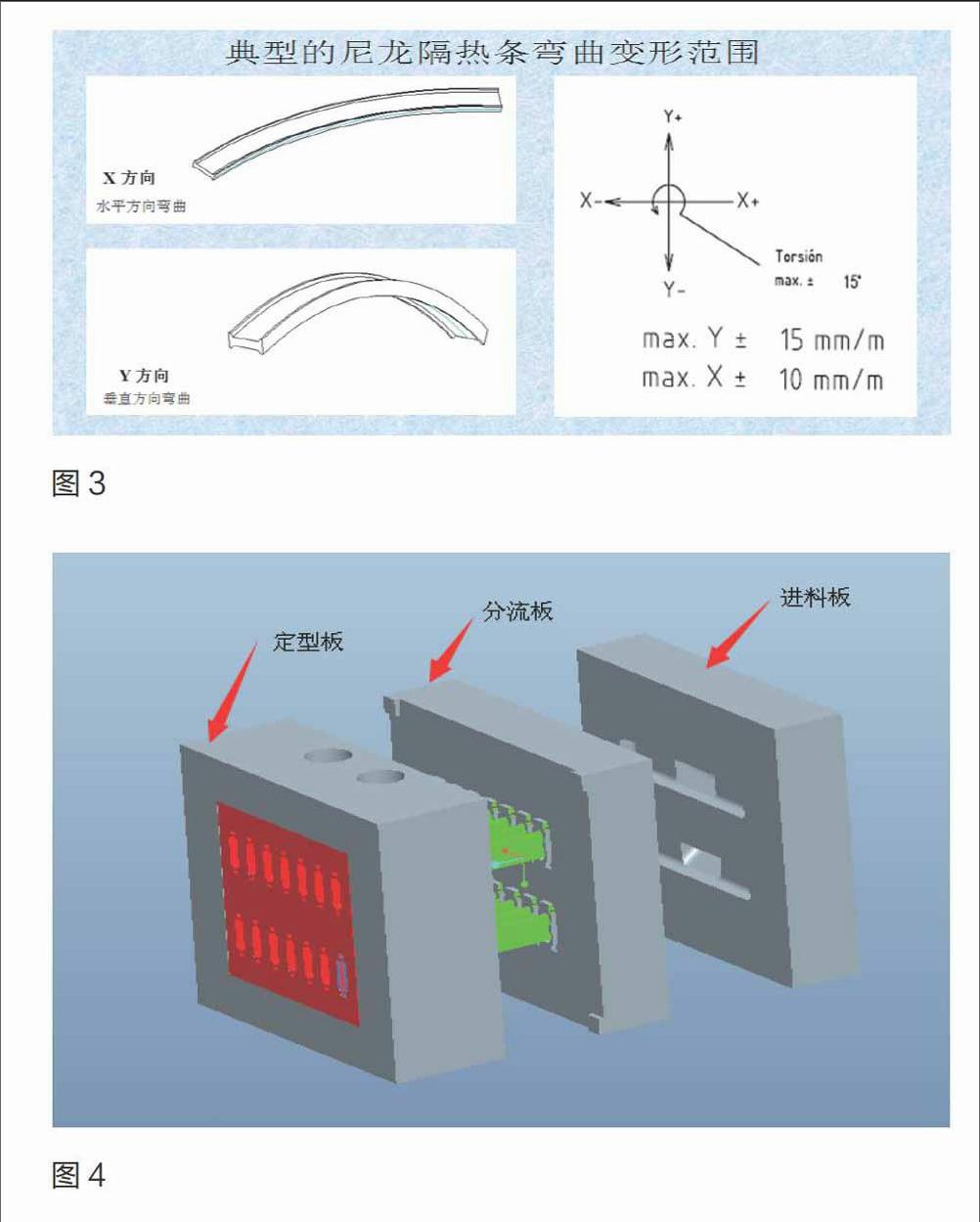

范文	陈爱新　陈前 尼龙隔热条按外形分为标准条和异型条，实心条和空心条。所谓标准条即标准件，各家幕墙公司能够通用，尺寸是固定的，如I型、T型等，模具也是通用的，整体技术比较成熟；异型条是幕墙设计师创新的产品，需要专门开模制作。尼龙隔热条模具制作相比密封胶条工艺复杂、周期长、开模费较贵，且一旦开出了模具，再进行结构调整的可能性极小，修模费用相当于重做模具，所以在设计这类产品时，需特别谨慎考虑以下三个方面。 1.结构设计 1.1结构的对称性 借鉴标准条的设计特点，异型条也应尽可能简化设计，不要过于追求结构创新，设计成过于奇形怪状、无规律的结构，对称性设计可以明显减轻空心和大尺寸隔热条的波浪弯曲现象。 1.2壁厚的一致性 截面的壁厚应尽可能保持一致性，主要目的就是为了减少挤出时，由于厚度不一致所产生的收缩不平均而导致的弯曲，见图1。 1.3壁厚的取值范围 壁厚的取值范围在1.5～5mm左右，既可以满足隔热要求，又能保持了足够的力学性能，还有利于生产挤出的稳定性。当壁厚超过15mm时，应考虑采用空心结构，优化案例见图2。 1.4圆角位设计 尼龙隔热条含有约25%的玻纤，材质特性决定了尼龙条生产工艺的复杂，通常采用“硬顶”挤出的工艺，圆角位应当设计至少为RO.3，可以延长模具使用寿命，还可以预防隔热条边缘锋利刮手和造成包装物的破损。 1.5装配间隙 尼龙隔热条产品图必须和铝合金型材的装配图结合设计，一定要依照型材的表面处理方式和装配方式，同时要考虑尼龙的吸水性，评估弯曲数值对使用的影响，综合考虑装配间隙，通常在0.2～0.5mm左右。 1.6变形标准 尼龙隔热条尤其是异形，空心隔热条有弯曲变形是不可避免的，但是，控制在一定范围内，是可以满足使用的，见图3。 2.配方设计 2.1加工性 异型隔热条所用材料的加工性比标准条I型、T型等更高，且CB/T 23615.1中规定了尼龙隔热条玻纤含量为25±25%，PA66的主体材料含量为65%，所以主要通过选择不同粘度的PA66型号按适当比例并用调整加工性，对不同结构的异型隔热条使用不同加工性的配方。 2.2相容性 异型尼龙隔热条在安装时，常常需要硅酮密封胶做封水处理，故而，相容性和粘接强度也是必须考虑的，不能单纯考虑材料的流动性，加入过多的润滑剂、流动助剂，防止小分子材料析出表面，破坏粘接强度或变色。 2.3硬度控制 GB/T 23615.1中规定尼龙隔热条硬度范围邵D 80±5，考虑到异型隔热条挤出工艺复杂性，控制硬度范围邵氏D度75-80之间，效果较好。 3.模具设计 3.1冷却水流道的影响 隔热条模具非常复杂，典型图片如图4。 其中定型板内的水冷流道设计非常关键，直接影响挤出的连续性，流道距离型腔过近，容易造成模具爆裂、漏水，过远则往往造成成品冷却不足，出现竹节现象，表面粗糙和弯曲变形。不同结构的隔热条，应根据隔热条的壁厚，设计成合理的流道间距。冷却水宜采用蒸馏水为冷却介质，辅以可以控温的工业冷水机，并具备有流量调节功能。 3.2模具表面光洁度 众所周知，模具表面光洁度和模具钢材材质和热处理工艺有直接关系，空心隔热条模芯应采用高温特氟龙表面喷涂工艺，提高表面光滑程度，减少挤出阻力。 3.3模具的组装工艺 尼龙模具定型模板由内外两块模板镶嵌焊接，对组装的精度要求较高，应先焊接后再上进口设备慢走丝切割，防止模具内部应力集中，高温受压时产生爆裂漏水。经过对比，氩弧焊比铜焊对模具的影响较小，焊接时应根据工件大小，精心调节电流，控制焊接温度在一定范围。 异型尼龙隔热条是一个复杂的系统工程，从前端设计到后期的批量生产，从结构设计到配方设计以及模具设计，只要每一个环节都谨慎对待，科学设计，是可以做出物美价廉的好产品。
