《高岭土添加量对熔块釉性能的影响》-工学论文，建筑论文-论文范文参考-科学狗论文网

标题

高岭土添加量对熔块釉性能的影响

范文

李家铎++郑元耀++林少伟++杨雄威++杨德超

摘要：本文以当前陶瓷行业中广泛使用的釉用高岭土为研究对象，探索高岭土的添加量对熔块釉性能的影响。结果表明：在研磨时间、加水量、烧成时间、烧成温度一定的条件下，高岭土的添加量对釉浆的流动性、釉浆的粒度分布和釉浆的悬浮性有一定的影响。当高岭土的添加量≤10%时，对釉面光泽度、釉面白度及釉面色差的影响较小。

关键词：高岭土；熔块釉；添加量；影响

1 引言

随着我们的生产水平不断提高，人们对陶瓷釉面的质量要求越来越高。影响釉面质量的因素有很多，除了产品特性、施釉工艺和添加剂外，高岭土的添加量也是影响釉面质量的至关重要的因素。高岭土在陶瓷行业中的应用要早于其他行业，在陶瓷中加入高岭土可增加氧化铝的含量，从而提高陶瓷的稳定性和烧结强度[1]。本文以熔块釉为基础，初步探讨高岭土的添加量对其性能的影响。

2 高岭土的理化性能

高岭土是自然界中常见且应用广泛的一种粘土矿物质，是在缺少碱金属和碱土金属的酸性介质中，由火成岩或变质岩中的长石或其他错硅酸盐矿物风化形成。之所以叫高岭土，是因为江西景德镇高岭村出产的一种白色粘土而得名。

高岭土类矿物主要由高岭石、地开石、珍珠石、埃洛石等组成，其主要成份是高岭石。高岭土是1：1型层状硅酸盐结构，其晶体单元主要是硅氧四面体和铝氧八面体组成，其中，前者以共用顶角的方式沿着二维方向连接形成六方排列的网络层，各个硅氧四面体中未共用的顶尖氧都朝向同一边[2]。

高岭土质地细腻，较纯时为白色，含杂质时呈黄色、灰色或褐色[2]。高岭土中高岭石类矿物含量越多，其杂质则越少，其化学组成越接近高岭石的理论组成。高岭土纯度越高，其耐火度则越高，烧后越洁白，莫来石晶体发育越好，从而其力学强度、热稳定性、化学稳定性越好[3]。反之，杂质越多，耐火度越低，烧后不够洁白，莫来石晶体较少，可塑性好。

陶瓷工业是最早应用高岭土、用量最多的行业之一。在陶瓷工业生产中一般高岭土的用量占配方的20%～30%[1]。除了在实际生产中，配方中会用到高岭土外，对产品的检测和品质管理亦会用到高岭土，因此，高岭土在陶瓷行业中的应用非常重要。

3 实验内容

3.1 实验原料

本实验所采用的原料有透明熔块11#、锆白熔块67#、高岭土、羧甲基纤维素钠（CMC）、三聚磷酸钠（STPP）、六偏磷酸钠。

3.2 实验内容

本实验要求球石比例、球磨时间、素坯种类、底釉及底釉重量、烧成温度等工艺条件不变，通过改变高岭土与熔块的比例，分析高岭土的含量对熔块釉性能的影响。

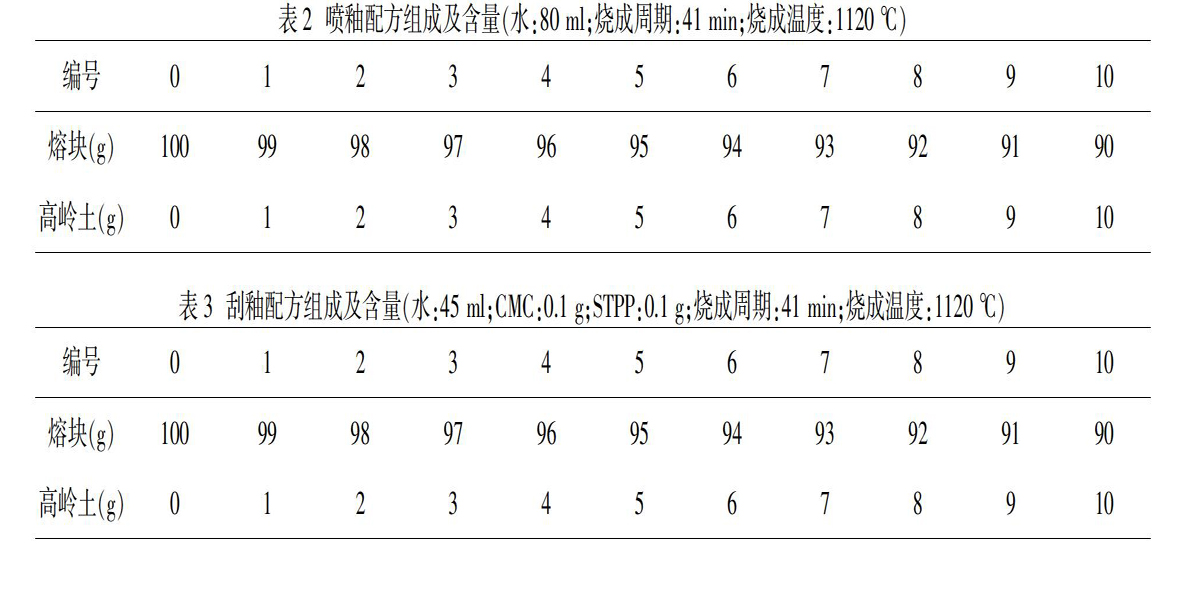

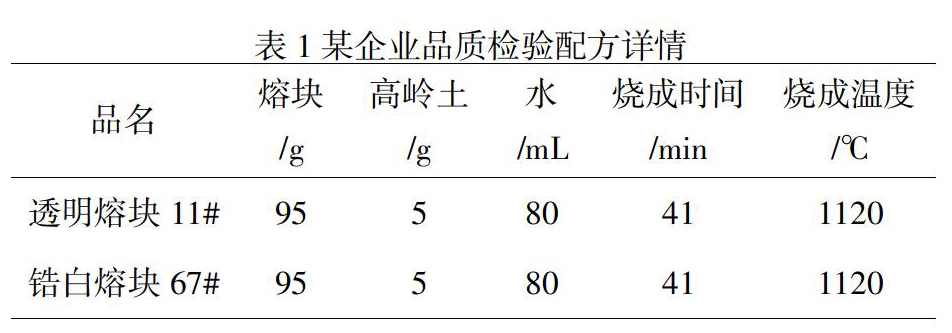

表1是某企业模仿客户需求对产品进行品质检验所用的配方表。本文以某公司生产的锆白系熔块67#和透明熔块11#为研究对象，其配方组成及含量如表2、表3所示。

3.3 实验仪器及设备

本实验所采用的仪器及设备有快速球磨机，1000 mL球磨罐（内有高铝球石）、烧杯、100 ml量筒、喷枪、刮釉器、150目筛网、60目筛网、比重计、流速计、秒表、燃气辊道窑、电辊道窑、电子天平、色差仪（日本电色E-6000）、光泽度仪（泉州科仕佳WGG60-E4）、白度仪（上海昕瑞WSB-2A）、激光粒度仪（英国马尔文MAF-5000）。

3.4 实验步骤

（1）按表2、表3中编号为0～10的配方进行配料，并分别进行球磨，每组釉料研磨时间为10 min。待研磨完毕，将其倒出，测其密度、流速和粒度分布，然后施釉。

（2）每组釉浆分别留样，密封静止24 h后观察釉浆状况，并测试流速。

（3）釉面烧成后，观察釉面平整度，同时测量釉面的白度、色差、光泽度。

4 实验结果及分析

4.1 釉浆流速

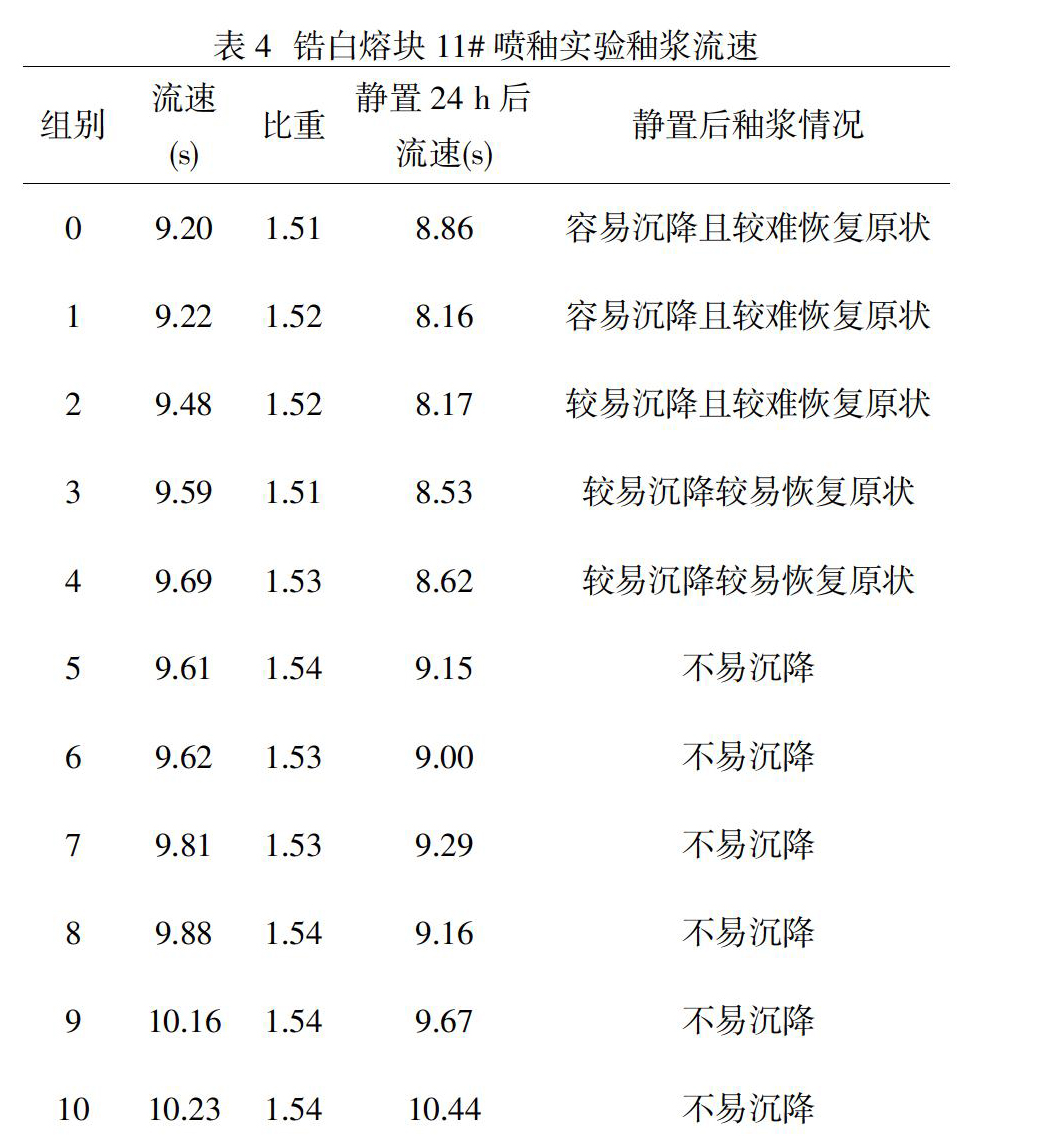

釉浆研磨后，测得釉浆流速如表4、表5、表6及表7所示。

由表4～表7可知，在一定条件下，随着高岭土含量的增多，釉浆流速的总体趋势是越来越慢。

4.2 粒度分布

激光粒度仪所测釉浆粒度分布如表8、表9所示。

由表8、表9可知，在一定条件下，随着高岭土含量的增多，釉浆颗粒有变得更细的趋势，这可能与高岭土自身的细度和硬度有关。

4.3 釉面白度

样品烧成之后，测得各组实验的釉面白度如表10所示。

由表10可知，随着高岭土的增加，釉面白度有所降低，但并不会很明显，这些降低可能与高岭土自身的白度有关。

4.4 釉面光泽度

用光泽度计测得各组样砖釉面的光泽度如表11所示。

由表11可知，随着高岭土的量不断增加，釉面光泽度大多无明显变化。因此，高岭土在这个添加量的范围内，其含量对釉面光泽度影响不大。

4.5 釉面色差

本实验采用国际照明委员会（CIE）于1976年公布的LAB色彩模式。现测得各组实验釉面色差如表12、表13所示（以空白组为标准）。

由表12、表13可知，随着当高岭土含量的增加，釉面色差值变化较小，且变化无规律可循。

4.6 釉浆悬浮性

不同配料釉浆在存放一定时间之后，会存在不同程度的沉降情况。现按表2配料研磨釉浆，研磨时间为10 min，每组取160 ml釉浆，分别倒入大小相同的烧杯中，测量24 h后釉浆和水的分离情况，即釉浆的沉降情况。结果如表14所示。

由表14可知，随着高岭土含量的增加，釉浆静置过后越来越不易分层，且分层后容易恢复原状。也就是说，在一定范围内（≤10%），高岭土的量越少，釉浆越容易沉降，且沉降后越难恢复原状。

5 结果分析与存在的问题

5.1 实验结论

（1）随着高岭土含量的增加，釉浆流速的总体趋势是越来越慢。

（2）随着高岭土含量的增加，釉浆静置过后越来越不易分层，且分层后容易恢复原状。也就是说，在一定范围内（≤10%），高岭土的量越少，釉浆越容易沉降，且沉降后越难恢复原状。

（3）随着高岭土含量的增加，釉浆颗粒有变得更细的趋势，这可能与高岭土自身的细度和硬度有关。

（4）随着高岭土含量的增加，釉面白度有所降低，但并不会很明显，这可能与高岭土自身的白度有关。

（5）在釉面光泽度和色差方面，随着高岭土含量的增加，釉面光泽度大多无明显变化，色差值变化较小，且变化也无规律可循。因此，高岭土在0%～10%的添加范围内，其对釉料的这两个特性的影响不明显。

5.2 实验存在的问题

影响熔块性能的因素很多，在本次实验中，有些因素较难控制，比如：实验室使用快速球磨机的转速可能不相同但较难测定，还有就是施釉手法对釉面性能的影响。显然，每个人的施釉手法都是不同的，施釉手法的不同可直接导致釉面施釉量和釉面均匀度的不同。加上每次窑炉烧成温度都可能有差异，这些因素可直接影响釉面的白度、光泽度、平整度、色差等测量结果的准确度。

参考文献

[1] 朱粉利，周汉文.高岭土在材料学方面的应用[J].矿产保护与利

用，2004，1：22-26.

[2] 马铁成，缪松兰，林绍贤等.陶瓷工艺学[M].北京：中国轻工业

出版社，2011：19-33.

[3] 丁生祥，冯有利.高岭土表面改性方法与应用[J].矿业工程，

2009，1（7）：66-68.

[4] 丁铸，张德成，丁杰.偏高岭土对水泥性能的影响[J].混凝土与

水泥制品，1997，5：8-11.

[5] 郑水林，李杨，许霞.煅烧时间对煅烧高岭土物化性能影响的研

究[J].非金属矿，2002，25（2）：10-12.

[6] 陈专，蔡广超，马驰等.高岭土的性质及应用[J].大众科技，

2013，15（167）：90-93.

[7] 李家绎，罗振峰，邱再林，张磊.陶瓷釉料悬浮剂与解凝剂的使

用研究[J].陶瓷，2014，10：22-26.

[8] 孙西昌，罗汉英.乳白釉配方的试验研究[J].2005，203：1-4.

[9] 刘从华，高雄厚，张忠东等.改性高岭土性能研究[J].石油炼制

与化工，1999，30（4）：33-38.

[10] 王东升.关于熔块质量问题的探讨[J].陶瓷，1988，174：34-37.

[11] 谯永林.陶瓷釉料熔块质量控制[J].中国陶瓷，1998，34（6）：

35-38.

[12] 俞康泰.釉面缺陷及防止对策暨釉的品质管制[J].陶瓷，

2008，11：34-36.

[13] 吴志强等.高岭土晶体结构、性质及在涂料工业中的应用[J].

中国涂料，1995，6：45-16.

[14] 尤振根.国内外高岭土资源和市场现状及展望[J].非金属矿，

2009，28：1-8.

[15] 宋兴连，纪元玉，张德正等.全熔块釉釉浆性能的研究[J].中国

陶瓷，1992，35（1）：34-36.

[16] 俞康泰，陈龙，范良成.透明熔块和透明釉配方优化设计的研

究[J].科技与应用，2001，27（3）：12-15.

[17] 蔡飞虎，冯国娟.陶瓷墙地砖生产技术[M].武汉：武汉理工大学

出版社，2011：43-53.

[18] 程宏飞，刘钦甫，王陆军，等.我国高岭土的研究进展[J].化工矿

产地质，2008，30（2）：126-127.

[19] 梁爱民. 闪光釉的研制[D].武汉：武汉理工大学，2003.

[20] 姚莉莉.陶瓷用高岭土的改性研究[D].广州：华南理工大学，2011.

[21] Zhang Yong.Effect of silicone oil on mechanical properties of

highly filled HDPE composites[J].Polymer and polymer

composits，2000：45-46.

随便看

科学优质学术资源、百科知识分享平台，免费提供知识科普、生活经验分享、中外学术论文、各类范文、学术文献、教学资料、学术期刊、会议、报纸、杂志、工具书等各类资源检索、在线阅读和软件app下载服务。
