标题 基于Python和Jenkins的设备异常诊断系统设计与实现
范文 信斌　王桂花


摘要：为实时监控设备运行状态，自动进行设备异常诊断，解决当前企业设备数量不断增加和人工测试工作量越来越大的问题，设计了基于Python和Jenkins的设备异常自动诊断系统，实现了设备异常诊断监控自动执行，以及故障报告自动生成和推送。该系统利用python语言的开源和可扩展特性，克服了传统测试软件的容量限制，缩短了系统开发时间，提高了系统开发效率。同时，借助Jenkins的定时触发特性，构建了自动化控制系统，克服了人工触发带来的工作量大的弊端，极大提高了测试效率，实现了对测试设备的实时监控。
关键词关键词：Python；Jenkins；设备异常诊断系统；设备监控；自动化
DOIDOI：10.11907/rjdk.172347
中图分类号：TP319
文献标识码：A文章编号文章编号：16727800（2017）011011004
0引言
随着计算机及通讯技术的发展，传统的集中式电路交换网络逐渐被分布式云计算网络所替代。通讯网络正向云计算和虚拟化方向进化，设备运行环境越来越复杂，受外界因素的影响和干扰越来越多，设备故障监控的时效和自动化要求越来越高[12]。设备运行维护和测试对象，由原来的少数大型设备变成了成百上千的刀片式服务器，设备故障监控技术、系统扩容和日常诊断都面临很大挑战[34]。实现设備的实时监控，降低设备异常，减少危害和损失迫在眉睫。
1系统结构与流程
1.1系统结构
通讯设备实验室一般有若干测试环境，每个环境内又有一个控制节点设备和若干计算节点设备。控制节点和
计算节点之间通过局部网络互通，但不同环境之间的计算接点不能互通。故障信息采集终端和所有的控制节点通过网络相连，但不能直接和计算节点连接，即整个组网是一个树状的二级网络，如图1所示。故障采集系统运行在故障采集服务器上，通过控制节点采集设备运行异常日志记录，再进行分析筛选，由Jenkins服务器负责故障采集、分析，并推送分析报告到测试环境负责人。
1.2系统处理流程
系统处理流程：①Jenkins自动定时触发；②程序读取配置文件，进行初始化，采集各通讯设备上的运行日志并保存；③根据异常关键字，用正则表达式匹配方法，分析设备运行日志，找出故障；④将筛选出来的故障信息汇总，生成测试报告，Jenkins回收测试报告，并将其通过邮件发送给相关测试人员。如图2所示。
图2系统处理流程
2系统设计与实现
2.1系统设计
Python是一种面向对象的解释型编程语言，具有开源和可扩展特性[56]。采用Python开发测试系统，有利于提高开发效率，缩短开发时间[79]。基于Python的设备诊断系统包含SSH协议接口、信息采集、日志分析及故障报告生成等模块，借助Jenkins实现整个任务的自动定时调度，并将故障报告推送给相关测试人员。
2.1.1SSH接口处理模块
监控终端需要登录到控制节点服务器（运行Linux操作系统）上，执行异常日志的采集工作。Python的扩展模块Paramiko提供了SSH协议相关的一系列接口，对这些接口进行二次封装，将繁琐的协议函数封装为简单的接口，主要包括交互式执行命令接口、SFTP下载文件接口。SSH接口模块分为以下几个部分：
（1）定义SSH初始化函数：
def __init__（self， hostname，port，username，passwd）：
self.ssh=paramiko.SSHClient（）
self.ssh.load_system_host_keys（）
self.ssh.set_missing_host_key_policy（paramiko.AutoAddPolicy（））
self.ssh. Connect（hostname，port，username，passwd，timeout=2）
self.sftp=self.ssh.open_sftp（）
self.channel=self.ssh.get_transport（）.open_session（）
self.channel.get_pty（）
self.channel.invoke_shell（）
self.channel.settimeout（20.0）
（2）定义SSH命令执行函数：
def ssh_exec_cmd（self，cmd）：
stdin，stdout，stderr=self.ssh.exec_command（cmd）
out=stdout.read（）
return out
（3）定义SSH交互式命令执行函数：
def ssh_interactive_command（self，cmdlist）：
for cmd in cmdlist：
command=cmd[0]+'＼＼n'
delaytime=int（cmd[1]）
expected=cmd[2]
self.channel.send（command）
time.sleep（delaytime）
outstring=self.channel.recv（65535）
if outstring.find（expected）<0：
return False
return True
该函数用来执行人机交互命令。例如登录Linux服务器，在登录过程中，系统会提示用户输入用户名、口令，登录成功后，继续执行其它命令。人工操作时这些交互都不是问题，但在程序自动化处理过程中需要代码识别等交互元素，在正确的时机输入正确的命令字符串。函数通过一个预先定义的列表来传递交互式命令序列，并对上一命令的执行结果和参数定义的预期结果进行比较。只有得到期望结果时才执行下一个命令。一个典型的命令序列参数如下：
cmdlist=[ （'ssh root@129.0.2.1' ， 2， "password"），
（'my_pass'， 2， "～ MYM"），
（'cp -f /IDE0/*.* /home/temp123'， 2， "～#"）]
该列表定义了多个命令序列，每个序列有3个元素，第1个元素是需要执行的命令，第2个参数是执行该命令后等待的时延值（等待系统进行命令处理），第3个参数是该命令执行后期望得到的结果。
（4）定义SFTP文件传输函数：
def download_file_from_remote（self，remotepathfile，localpathfile）：
self.sftp.get（remotepathfile，localpathfile）
return
2.1.2控制节点的异常日志信息采集模块
控制节点能够和日志采集服务器直接通讯，可以用SSH模块的SFTP接口直接下载异常日志文件到本地。相应的Python代码 （函数的第1个参数是在初始化阶段已经创建的SSH客户端模块实例，第2个参数指定异常日志文件所在的路径，第3个参数指定异常日志文件拷贝的目的路径） 如下：
def Get_ExcLog_from_control_node（self，ssh_client， exc_log_dir ，local_save_dir）：
cmd_out=ssh_client.ssh_exec_cmd（'ls ' + exc_log_dir）
if cmd_out is not None and len（cmd_out） ！=0：
filename_list=cmd_out.strip（）.split（'＼＼n'）
else：
return
for filename in filename_list：
src_file=exc_log_dir + '/' + filename
dst_file=os.path.join（local_save_dir，filename）
cmd_out=ssh_client.download_file_from_remote（src_file，dst_file）
2.1.3计算节点的异常日志信息采集模块
通过SSH先登录到控制节点，执行Linux远程拷贝命令，将计算节点的异常日志文件拷贝到控制节点的临时目录中，再下载到采集服务器。因为远程拷贝SCP命令在执行过程中需要和用户交互（提示并等待用户输入远程Linux服务器的登录口令），所以需要通过SSH模块的交互式命令接口和预先设计好的命令序列来实现。代码如下：
def Get_ExcLog_from_subnode（self，ssh_client， node_ip， file_list， pass，local_save_dir）：
for exc_file in file_list：
cmdlist=[（r"scp root@%s：%s /temp" % （node_ip，exc_file）， 3， "password"），
（pass， 5， ""），]
ssh_client.ssh_interactive_command（cmdlist）
self.Get_ExcLog_from_control_node（ssh_client， '/temp'， local_save_dir）
2.1.4異常信息分析与故障报告生成模块
将实验室内所有设备的异常日志文件采集到本地后，日志分析模块对这些文件中的异常记录进行筛选，按异常关键字扫描所有文件，判断故障信息（例如异常日志中出现mem leak，则说明出现内存泄漏，出现dead lock说明出现死锁，出现last words说明设备某模块曾经出现过宕机并重启，有留言说明重启原因等），并将这些信息按设备名称、设备负责人、故障发现时间、故障信息简述分类录入数据库中。
故障信息筛选完毕后，由报告生成模块访问数据库，将记录的故障信息按html格式呈现出来。根据报告文件，设备负责人可以对故障设备进行排查，并作出改进。
2.2系统实现
以上系统实现了设备故障信息采集及分析功能，可一次性采集数百台设备的运行日志，并判断其中的故障信息。但工具本身无法自动运行，仍需人工触发。为达到节省人力并持续不断地对实验室设备进行监控的目的，引入Jenkins构建自动化控制系统。
Jenkins广泛应用于通讯及互联网软件开发的持续集成，是一个开源软件，旨在提供一个开放易用的软件平台，用于监控重复工作，其功能包括：①持续的软件版本发布/测试项目；②监控外部调用执行工作[1011]。本系统将开发的设备异常诊断系统作为一种外部调用功能，由Jenkins定时调用，借助Jenkins的定时触发特性，实现设备异常监控自动化执行。另外，Jenkins的邮件推送功能，可将设备异常诊断报告周期性地发送给设备维护负责人，实现“故障发现→报告→故障解决”闭环系统。
3诊断案例

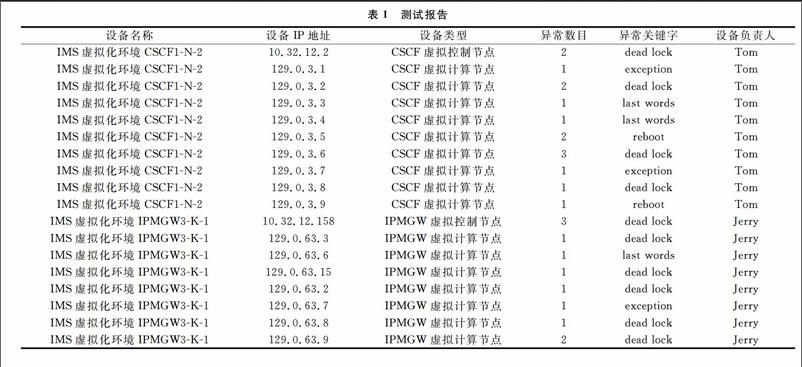

某通讯设备测试实验室共有20套虚拟化测试环境，每套环境部署12个设备节点（刀片式服务器），每个节点都有可能产生异常或故障，及时发现这些故障并查证故障原因是测试工作的重要部分。以往测试工作中，数百个设备由测试工程师手工采集信息并筛选出有效故障，需要耗费1人1天的工作量，因此一般是每周才测试一次。但故障的发生是随机的，发现越早解决问题越及时。实施本系统后，每天可根据需要自动执行多次采集与诊断任务，自动生成测试报告，不仅节省了大量的人力，还极大提高了测试效率，缩短了软件开发和测试周期，如表1所示。
4结语
基于Python和Jenkins的设备异常诊断系统，利用python语言的开源和可扩展特性，克服了传统测试软件的容量限制，提高了系统开发效率。引入Jenkins，借助Jenkins的定时触发特性，构建了自动化控制系统，节约了大量人力，实现设备异常诊断监控的全自动化周期执行，以及故障报告的自动生成和推送，极大提高了测试效率。
参考文献参考文献：
[1]潘传甲.机械设备远程监控与故障诊断系统设计[J].中国设备工程，2017（10）：5556.
[2]齐永龙，宋斌，刘道煦.国外自动测试系统发展综述[J].国外电子测量技术，2015（12）：14.
[3]步卫丽.通讯设备故障监控系统扩容及其日常维护[J].无线互联科技，2014（8）：6970.
[4]胡晓宏.基于图像处理的设备异常检测关键技术方针[J].计算机仿真，2016（1）：425429.
[5]MARK LUTZ. Python編程[M].邹晓，译.北京：中国电力出版社，2015.
[6]萨默菲尔德.Python 3程序开发指南[M].王弘博，孙传庆，译.北京：人民邮电出版社，2015.
[7]邵婧，陈左宁，殷红武.面向Python的信息流控制模型及其实现[J].计算机应用研究，2015（10）：30653069.
[8]宾俊，艾芳芳，刘念，等.基于Arduino和Python搭建的实时在线pH测量平台[J].计算机与应用化学，2015（4）：4852.
[9]蒋崇武，刘斌，王轶辰，等.基于Python的实时嵌入式软件测试脚本[J].计算机工程，2009（15）：6466.
[10]周莹，欧中红，李俊.基于Jenkins的持续集成自动部署研究[J].计算机与数字工程，2016（2）：267270.
[11]赵杰昌，张良宇.基于Jenkins构建持续集成系统[J].电脑编程技巧与维护，2014（9）：910.
