常熟市横泾塘东泵闸枢纽工程选址与总体布置的研究

范文

韩文君

摘要：泵闸工程是防洪、排涝的重要水利工程。为确保充分发挥其功用，合理的选址及总体布置尤为重要。本文首先叙述泵闸工程选址及布置的基本原则，而后对常熟市横泾塘东枢纽泵闸枢纽工程的选址及总体布置进行分析。

Abstract： The pump gate project is an important water conservancy project for flood control and drainage. In order to ensure the full use of its functions， reasonable site selection and overall layout are particularly important. This paper first describes the basic principles of site selection and layout of pump gates， and then analyzes the site selection and overall layout of the pump gate project of Hengjingtang East Hub in Changshu City.

关键词：泵闸工程;地址选择;总体布局

Key words： pump gate engineering;address selection;overall layout

中图分类号：TV61 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?文獻标识码：A ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?文章编号：1006-4311（2019）11-0088-03

0 ?引言

水利工程是我国建设中的重点内容，水利工程的建设，不仅能够对水资源进行充分利用，还能够降低自然灾害出现的概率。泵闸工程作为其中的关键内容，其建设质量直接决定着最终水利工程的实际使用效果，本文将以常熟活水流程工程为例，确定泵闸工程中的地址选择以及总体布置方法。

1 ?泵闸工程选址及总布置的原则

1.1 泵闸工程选址的原则

在选择泵闸工程地址的过程中，需要根据以下原则进行，第一，根据泵闸工程建设的周围环境，保证其能够将排涝功能、防洪功能以及活水功能充分展现出来，提升整个泵闸工程建设的功能性。第二，确定建设地块中的控规要求，保证泵闸工程建设符合其中的规定。第三，在保证泵闸工程建设质量的基础上，降低工程建设成本，同时避免建设过程中对周围环境产生不良影响，提升施工效率。第四，在建设完成之后，需要对工程展开维护运行管理，延长泵闸工程的施工使寿命，提升建设质量。

1.2 泵闸工程总布置的原则

泵闸工程总布置过程中，需要与工程建设计划保持较高的一致性，符合防汛、排水、排涝等功能要求，泵闸工程的位置最好能够与周围景点相互结合，提升泵闸工程建设整体的美观性。泵闸工程建筑可以布置在河道顺或者水流稳定的区域，保证水流的通畅性，避免出现淤堵。建设需要尽量降低对周围建筑物产生的影响，满足建设要求的同时，降低施工难度[1]。

2 ?常熟市横泾塘东泵闸枢纽工程选址及总体布置研究

2.1 工程概况

横泾塘东枢纽工程是常熟市畅流活水工程十座控制建筑物之一，其主要任务为通过新建口门建筑物，结合其它泵闸建筑物形成常熟市城区防洪大包围，提高区域的除涝排水能力;利用防洪大包围工程，结合新建内部配水工程，通过防洪大包围工程、配水工程的综合的运行调度，形成城区河道活水畅流。

本工程主要内容包括：新建泵站一座，设计流量为10m3/s，3台3.34m3/s潜水轴流泵;新建节制闸，单孔净宽为16m，闸门型式为钢坝门;内河河道疏浚177.3m;配套建设泵闸管理区。

2.2 泵闸工程选址

本工程在选址过程中，就需要确定常熟工程建设周围情况，选择以下三种方案。

方案一，将泵闸工程中的泵闸总轴设定为北偏西24度，泵闸工程闸建设地址在三环快速路南100米，该方案在实施过程中，考虑到了泵闸的出水状态，并对横泾堂东部进行回填，在西部进行拆迁，移动电线，开挖成相应的出水渠。在河道西侧泵闸工程建设中，针对的管理区域为现状水域回填，对西部的道路展开充分利用，与外河侧的道路相互连接，共同形成泵闸工程的防汛道路，在此基础上完成泵闸工程建设[2]。

方案二，将泵闸工程纵轴线的角度设置为北偏西39度，泵闸工程地址选择在三环快速路南80米，重点对横泾溏进行有效利用，内外河翼墙与现状河道相互连接，因此泵闸工程中的出水情况较为稳定，工程在实际建设中的占地面积较小。在河道西部建设泵闸工程管理区域，针对水域现状以及西部现状进行管理，西部的道路作为泵闸工程进场道路。这一方案在实际应用的过程中，开挖回填的数量不多，涉及到的拆迁工程也较少，因此能够节省大量的人力和财力。

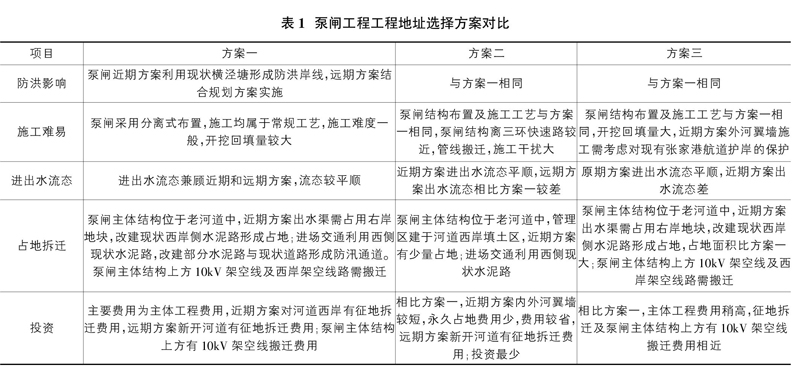

方案三，将纵横轴线角度设置在北偏西16度，位置在三环快速路南部100米，重点将泵闸工程与控规相互结合，保证水流流动状态的稳定性。在此过程中需要在横泾堂的东部以及西部进行拆迁，建设水渠，在此过程中的拆迁数量以及开挖工作量较大，整体上看并没有保证水流状态的稳定性。表1为泵闸工程工程地址选择方案对比。

通过以上分析能够看出，方案一中的拆迁数量较多，实施成本高，方案二的投资成本较小，能够在长时间内改善出水状态。方案三的实施难度较大，因此综合以上情况，常熟泵闸工程建设中可以采用方案二。

2.3 泵闸总体布置

泵闸工程的总体布置，直接决定着整个工程的建设质量，因此在设计布置方案的过程中，可以根据实际情况制定不同的方案，并对方案的各个流程进行对比，择优选择。

方案一采用的是泵加闸的设计方案，将泵集中在闸的西部，机组组合数量为3台，单泵流量3.34立方米每秒，节制闸放置在河道的中间位置。

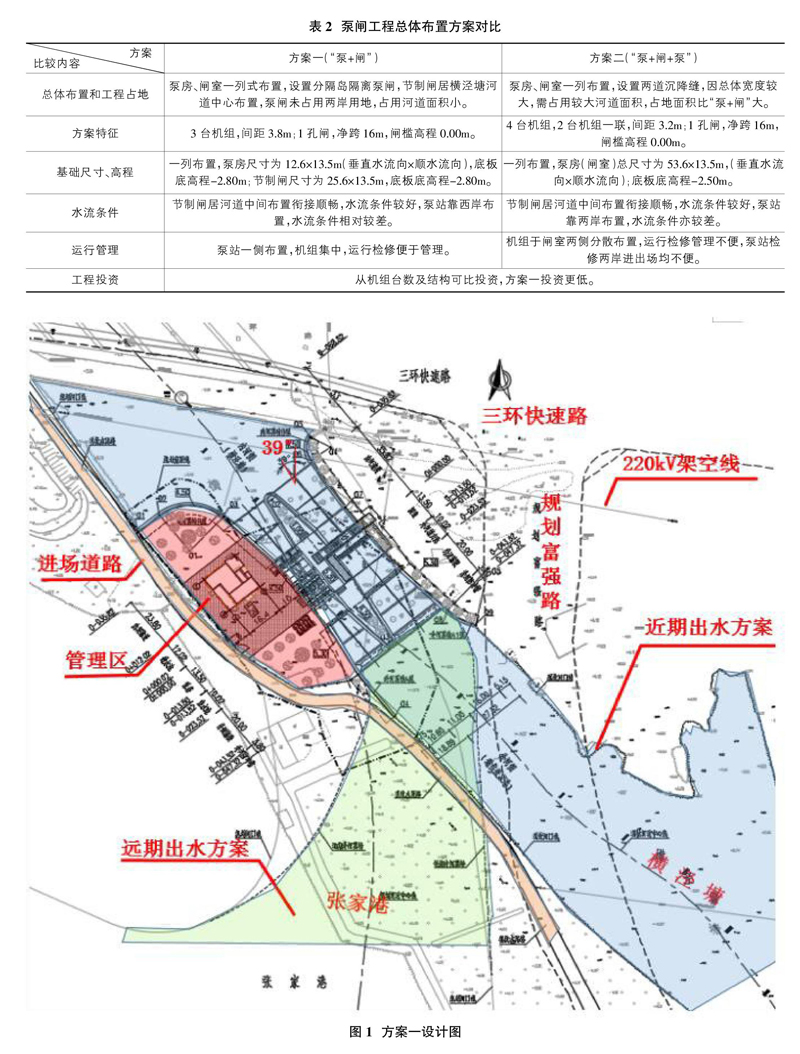

方案二采用的是泵加闸加泵的模式，节制闸放在中间，将泵站安装在两侧，使用的机组数量为4台，每台泵的设计流量为2.5立方米每秒。表2为泵闸工程总体布置方案对比。

以上两个方案在实际应用的过程中，方案一中的布置方式对周围环境的影响较小，管理区域在主站一侧，机组管理较为集中，因此能够降低施工成本。与方案二相比，方案一的泵闸工程布置设计结构紧凑，因此在常熟本次泵闸工程建设中，采用的施工方案为方案一[3]。图1为方案一设计图。

3 ?结论

综上，泵闸工程的选址及整体布置至关重要，与整个水利工程建设经济效益和使用效果有很大关联。本文通过对横泾塘东泵闸枢纽工程选址以及总体布置研究发现，在选址工作中，需要综合考虑防洪影响、施工难以程度、占地拆迁，进出水流态及投资等各方面因素，最后选择最佳方案。工程总体布置需要考虑已有规划、单体建筑平顺衔接，施工便捷等因素。该研究能够为我国平原地区泵闸工程布置提供借鉴，特别是常熟地区泵闸工程建设的发展提供有力支撑。

参考文献：

[1]任华春.基于BIM技术的泵闸工程三维协同集成化设计方案研究[J].水利水电技术，2017，48（05）：67-73，86.

[2]卓鹏飞，卢育芳.基于Bentley平台的泵闸建筑和结构BIM三维协同技术[J].水电能源科学，2016，34（10）：78-81.

[3]周奕琦，任华春.淀东水利枢纽泵闸改扩建工程三维地质模型建模过程及思考[J].上海水务，2016，32（03）：65-68.
