380/220V低压供电线路末端“低电压”的现状与治理

范文

摘要：本文对低压供电线路末端“低电压”现象的现状和成因进行了分析，并提出了相应的治理方法。

由于技术的进步和高端设备的应用，使工矿企业和医院、商场等公共服务场所，对电压合格率的要求相对提高；由于大功率家用电器（如：空调、冰箱、电炊具等）的普遍应用，使居民用户对电压合格率的关注度日益提高；用电设备的长足发展和供电网络的严重滞后，导致了供电线路末端“低電压”的现象普遍存在。

一、配网的“低电压”现状

随着改革开放的不断深入和人民生活水平的不断提高，工农业用电负荷逐年增加，而供配电网的结构却不能及时更新和增容，导致配网供电能力相对落后。到目前为止，已在全国范围内，出现了不同程度的配网电力供应不足的情况，其突出表现为380/220V末端电压偏低，并严重影响到低压用户的正常用电。

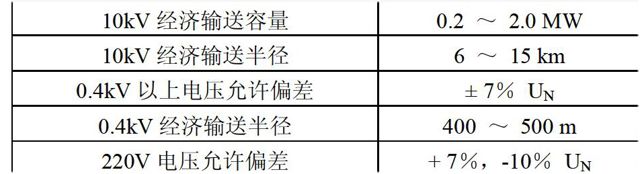

根据国家的相关技术标准和供电实践经验，对10kV及以下配电网的供电功率、供电半径和电压允许偏差，规定如下表：

在电网初建时，其输电功率、供电半径和电压合格率，均是满足要求的。一般理想供电线路的电压分布为：线路首端（电源侧）的实际电压比标称电压高5%，在负荷电流的作用下，线路末端的实际电压比标称电压降低5%，整条线路的电压降为10%。

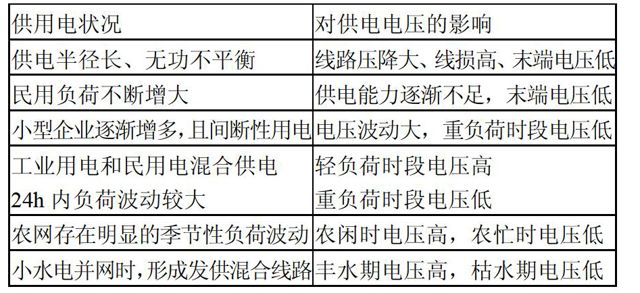

由于我国的经济增长速度远高于电网的规划增速，目前电网的供电能力远远落后于负荷的需求，因此出现了全国性的“低电压”问题。其主要表现归纳如下表所示：

二、配网的“低电压”治理方案

2.1 增设变电站，缩短供电半径

线路末端“低电压”现象，其实质是配网供电能力不足的问题。若能够用户负荷集中区增设变电站，从而有效降低供电半径，则线路阻抗减小，线路压降相应减小，线路末端电压必然提高，低电压现象就会得到有效改善。

2.2 增大配网的输电线径

对于线路负荷较大，适当增大输电线径，即有效降低线路阻抗，则在负荷电流作用下的线路压降就会相对降低，达到提升线路末端电压的目的。

2.3 合理进行无功补偿

合理进行无功补偿能有效降低线路中的无功电流分量，在有功负荷不变的前提下，大幅降低线路电流，则在线路电阻上的有功压降和线路电抗上的无功压降均能有效降低，从而提高了线路的末端电压。

无功功率与线路压降的关系式为：

2.4 串联低压线路调压器

目前为解决线路末端“低电压”的问题，市场上已推出了不同形式和性能的调压器产品，适当选择技术先进、功能合理、性能稳定、运维便捷的低压线路调压器产品，将有效提升线路末端的电压水平，满足用户的用电需求，同时亦能满足供电系统安全供电和经济运行的要求。

三、 “低电压”治理的方案选择

在有能力的地区，应选择上述第1或第2个“低电压”治理方案。该方案是基于对配网构架进行大规模的改造，提高配网的供电能力，从跟本上解决线路末端的“低电压”问题。

在暂时不具备对电网进行大规模改造的地区，应根据实际配网的运行数据，具体分析其“低电压”的形成原因，分别采用上述第2、第3、第4方案，或综合采用多个技术方案，用最小的投资、最短的时间，有效解决较突出的“低电压”问题。

作者简介：董海波，现有职称：工程师，专业从事电网设备技术改造、运行管理
