浅析项目线路选定组塔和放线施工

范文

莫晓麟

摘要：在线路工程中，线路选定组塔和放线施工工作是比较重要的两个部分，本文你选定以BIOPIO220KV变电站工程为例，进行分析和探究项目线路选定组塔和放线施工的内容，希望能够更好的为有关项目线路施工提供科学的参考。

关键词：线路选定组塔；放线；工程项目

前言：

根据国家规定的线路工程质量标准，组塔是利用外装支架或铁塔塔腿作为支撑，将铁塔自上而下地逐段吊装组立，而线路塔是支撑高压或超高压架空送电线路的导线和避雷线的建筑物，由此，在相关项目线路选定组塔和放线施工中要严格按照国家规定的质量标准进行操作。

一、工程概况

BIOPIO220KV变电站工程为安哥拉洛马乌水电站向外送电工程，包括Biópio 220kV变电站工程，Benguela Sul 220KV变电站工程，共2个变电站工程

安哥拉Lomaum水电站一期装机2×10MW+2×15MW。电站一期安装4台水轮发电机组，1#、2#机组与1台25MVA双圈变压器组成扩大单元接线，3#、4#机组与1台40MVA双圈变压器组成扩大单元接线，电站高压侧采用220kV电压向外送电，220kV为二进四出，采用双母线接线。

Biópio 220kV开关站工程位于安哥拉共和国本格拉省洛比托市附近，为220kV开关站，不设其他电压等级。变电站有5回220kV出线，其中2回进线引自Lomaum水电站，另有3回出线分别到Benguela Sul变电站、洛比托的Guileva和Gabela。

Benguela Sul变电站工程位于安哥拉共和国本格拉省本格拉市南部。设220/60/30kV三个等级电压，设主变220/60kV（120MW）1台，60/30kV（30MW）1台，其中220kV出线1回，60kV出线3回，30 kV出线3回。

二、工程特点

（一）、土建工程

质量要求高；本工程要求达到优良工程标准，达标报产。

全站采用天然浅基础；开挖时需要严格控制，确保地基承载力满足要求；

構支架的拼装及吊装：须注意施工安全及确保质量；

变电站预埋件、预留孔洞较多，且形式各异，预埋件精度要求高，施工过程要注意防止遗漏，保持表面平整度；

站区、变电站内各种建筑物、构筑物较多，测量放线时要注意相互关系，确保轴线和标高准确；

受气候变化影响大：本期设备安装处于夏季、雨季、，受天气变化影响较大，因此施工前必须做好准备工作，制定施工措施，才能保证施工计划顺利进行，确保工程质量。

（二）、电气工程

220kV接线采用双母线接线，设专用母联断路器，其中母线跨公路部分采用铝镁系导电管母线跨越；110kV接线采用双母线接线，设专用母联断路器，其中母线跨公路部分采用铝镁系导电管母线跨越；10kV接线采用单母线接线。

220kV设备及110kV设备的布置分布于主变压器的前侧和边侧。

电缆敷设：电力电缆及控制电缆全部采用阻燃铜芯电缆。

设备选型：主变压器选用三相三卷自然油循环风冷有载调压低损耗变压器，型号为SFSZ9—180000/220，厂家为西门子变压器有限公司；220kV断路器选用3AQl—EE型SF6断路器，厂家为西门子（杭州）高压开关有限公司；110kV断路器选用3APl—FG型SF6断路器，厂家为西门子（杭州）高压开关有限公司。

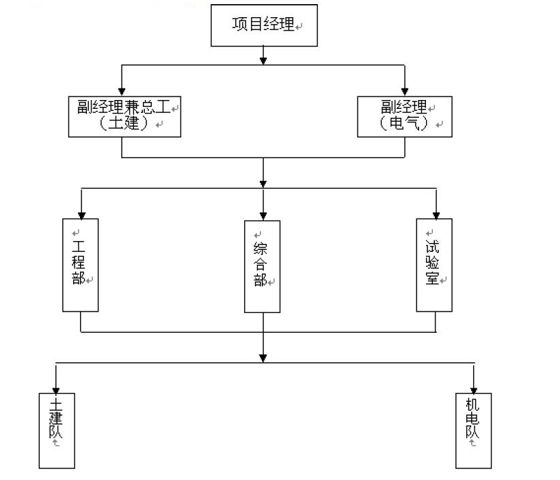

三、施工现场组织机构

四、施工现场总平面布置

1.施工现场总平面布置

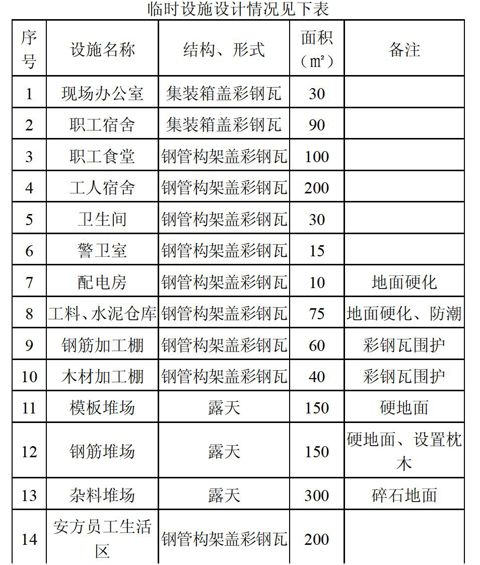

施工临时设施、材料堆放布置详见附图：《Biopio 220KV变电站工程施工现场平面布置图》。

2.场区道路、用电、用水、排水系统规划

站区道路、站区用电、站区用水、施工排水、站区防火、防雨准备。

3.施工总平面管理

施工总平面管理是一项严格的科学管理，管理的好坏直接影响到整个工程的进度、

五、主要工序和特殊工序的施工方法和施工效率估计，潜在问题的分析

主要工序的施工方法

1、土石方开挖

2、回填土方

3、浆砌石

4、混凝土施工

六、工程成本的控制措施为控制成本，提高效益，拟采取的措施

工程项目部加强调度，合理安排工期，精心组织，均衡施工，提高工效。

编制先进、可靠、经济合理的施工方案，合理组织人力和机具，采用新技术方法施工效率。

提高机械化使用程度，提高劳动生产率。

加强原材料的管理，对易腐烂的材料要保存良好，堆放整齐，使其少受雨淋，日晒而变质。特别是钢铁及电缆、金具；严格控制材料消耗，做到有制度有计划，避免浪费，降低工程成本。

合理调配劳动力，根据工程开工、高锋、收尾的工程量情况，对劳动力实行动态管理。

加强质量管理，严格质量预控措施，不出质量事故，努力提高施工质量水平。

认真审查图纸，严格施工工艺，把设计中存在的问题提早解决，避免质量返工，从而降低工程成本。

七、工期及施工进度计划

（1）工期规划

本工程计划2012年11月20日开工，2014年1月15日工程全部竣工。

（2）计划管理的要求

总日历工期

施工中应严格执行施工进度计划，为了保证施工进度计划，首先应施工技术力量及施工工器具的到位；另外，还要加强动态的计划管理，及时按工程调整各分部工程的施工工期计划，在合同规定的工期内，尽量将条件允许的分项工作安排在前面。

八、工程交付与服务

（1）工程交付

工程完成并经“三级检查”达到质量标准，资料完整齐全，确认工程质量达到国家标准、规范、设计要求及合同规定的有关条款，则按公司质量体系程序文件的要求，做好工程交付的工作。按甲方要求，移交的工程资料齐备后，在竣工验收前20天向甲方提交申请竣工验收报告，此报告应同时提交监理单位。移交竣工资料按档案管理要求执行，装订整齐。

（2）服务

在工程施工过程中及工程移交后一年的保修期内，根据要求按职责及时做好

保修范围内的服务工作，不断满足用户要求，为建设单位提供优质满意的售后服

使用户满意。

竣工资料及施工记录的移交

竣工资料及施工记录的移交按合同有关条款要求进行。

竣工资料及施工记录的移交工作由工程部负责，综合部等部门配合。

竣工资料及施工记录种类、数量按档案管理、合同要求提供。

总结：

综上所述，根据国家规定的线路工程质量标准，组塔是利用外装支架或铁塔塔腿作为支撑，将铁塔自上而下地逐段吊装组立，而线路塔是支撑高压或超高压架空送电线路的导线和避雷线的建筑物，由此，在相关项目线路选定组塔和放线施工中要严格按照国家规定的质量标准进行操作。

参考文献：

[1]芦强；谈电力系统输电线路张力放线施工方法[J]；广东科技；2011年20期

[2]农天荣；220kV北海电厂～铁山变送电线路工程施工监理的探讨[J]；科学之友；2010年18期

[3]欧德运；220kV送电线路工程组塔施工安全隐患及对策分析[J]；《电子世界》；2014年第4期
