浅析金川撒瓦脚光伏项目支架、组件施工质量控制

范文

尤溢

摘要：金川撒瓦脚30兆瓦光伏扶贫并网项目，光伏区组件型号为310W双面双玻无边框多晶硅，支架型号为铝合金固定式支架，支架基础采用微孔灌注桩，最大程度上减少了环境破坏，同时提高进度效率。下文根据项目实例，分析施工过程中各道工序的质量控制重点及措施，以供同仁参考。

关键词：支架;组件;安装;质量;控制

1项目概况

金川县撒瓦脚30兆瓦光伏扶贫并网项目位于四川省阿坝藏族羌族自治州金川县，装机容量30兆瓦，项目分为两个独立的光伏电站，阿拉学光伏电站位于金川县撒瓦脚乡阿拉学村，距离金川县城57km，八角碉光伏电站位于金川县安宁镇八角碉村，距离县城48km。项目于2018年12月30日发电运行。光伏区场址最高海拔4150米，距离山下垂直高度2000米，是世界海拔最高的山地光伏。

2支架基础（基础灌注桩）施工

2.1???? 测量放线：根据布置图提供的坐标进行放点。质量控制重点主要是标识清晰，定位准确。

2.2???? 基础钻孔：采用机械钻孔，孔深严格按照图纸设计的1500mm;孔径分为两种，碎石土区域孔径150mm，粉质黏土区域孔径200mm。機械钻孔成型后采用人工清孔方式，清除坑底浮土，防止成型后桩基下沉。质量控制重点主要是孔深符合图纸要求，坑底干净无浮土、无异物，孔壁无塌方。

2.3???? 钢筋笼绑扎：主要用于粉质黏土区域，孔径为200mm的桩型。按图纸技术要求进行材料下料及制作，质量控制重点主要是主筋下料尺寸及箍筋间距在公差范围内，箍筋绑扎牢固，主筋分布均匀，主筋两端平齐。

2.4???? 灌注桩浇筑施工：

2.4.1? 在混凝土浇筑前应先进行基础钻孔验收，钢筋笼质量及定位基准线应符合设计要求，合格后方可施工。质量控制重点主要是混凝土强度达到图纸要求，混凝土坍落度符合技术要求，孔深符合图纸要求，孔深公差±10mm，钢筋笼在运输过程中无变形。

2.4.2? 钢筋笼首先放置在孔底，浇筑混凝土，当混凝土将要与地面平齐时停止浇筑，将钢筋笼按图纸要求的保护层提起一定高度后进行振捣。质量控制重点主要是保证钢筋笼上下均有混凝土保护层，混凝土振捣良好。

2.4.3? 放入预埋件，调整预埋件外露高度，调整好后桩身上表面抹平。质量控制重点主要是预埋件是否与水平面垂直，外露高度是否符合图纸要求的300mm。

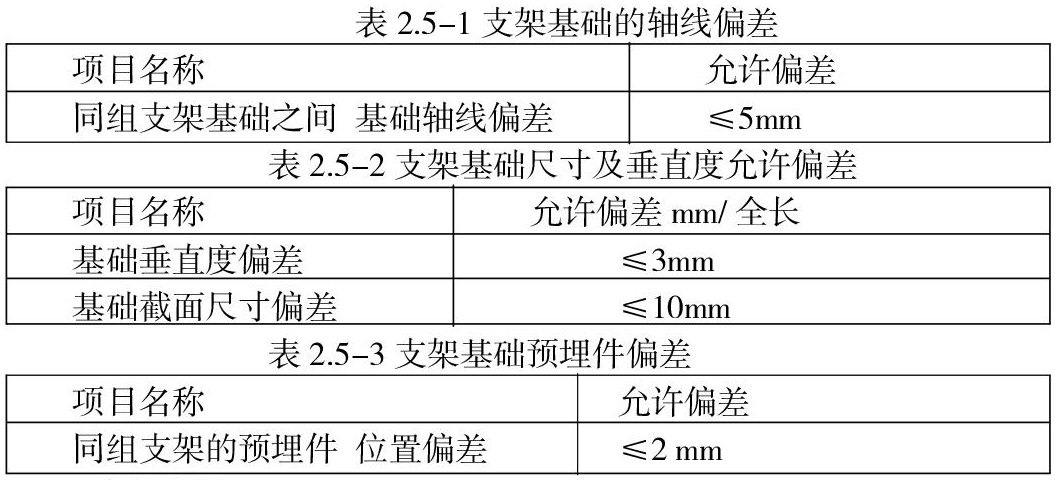

2.5???? 支架基础轴线、垂直度、预埋件偏差应符合下表要求。

3支架安装

3.1???? 固定式支架安装：支架的前后立柱通过定位螺栓与预埋件相连，安装过程中保持与水平面垂直放置，当发现同组前后立柱不平时，可通过切割前后立柱找平。立柱安装基准线为两个，前后立柱各一个。控制重点主要是立柱的垂直度及水平度，垂直度公差±1度，水平度公差±2mm。

3.2???? 支架斜撑：斜撑通过柱顶连接件固定在前后立柱上，与水平面成33度角，斜撑安装是支架安装的关键工序，安装不规范将会加大以后工序的施工难度，也容易造成太阳能电池组件破损。斜撑安装基准线为四个，靠近前后立柱位置在上平面前后各一个，安装时可以通过柱顶连接件螺栓孔上下调整位置。控制重点主要是同组内各斜撑上平面平齐，控制公差±2mm。

3.3???? 横梁：横梁安装在斜撑上，其上平面有与次梁连接，主要作用是提高支架强度。一般中间横梁也充当走线桥架用，此时其连接螺栓的安装方向有明确要求，螺栓方向要安装正确。控制重点主要是横梁水平度及平行度，水平度公差±1度，平行度为材料两端间距公差±3mm，螺栓方向安装正确。

3.4???? 次梁：次梁安装在横梁上，其上平面与压块连接，主要作用是固定组件。次梁上有固定的开孔位置，主要是放置压块。控制重点是次梁的水平度，水平度公差为±1度，及螺栓是否紧固。

3.5???? 支架的紧固度：应符合设计图纸要求及《钢结构设计规范》（GB50017-2017）要求。

3.6???? 螺栓的连接和紧固应按照厂家说明和设计图纸上要求的数目和顺序穿放。

4组件安装

4.1???? 压块安装：压块通过螺栓固定次梁上，压块安装位置不合理或不规范容易造成光伏组件的破损，也容易造成光伏组件固定不牢固。控制重点主要是与光伏组件安装紧密无缝隙，螺栓连接紧固。

4.2???? 组件安装：光伏板通过压块连接在支架上，安装时基准线为上下边缘各一个，安装时要求上平面平整，下连接面不允许有异物，安装施工时不允许踩踏。控制重点主要是上平面平齐，压块与光伏板配合紧密无缝隙，光伏板上表面无划伤。

5组件串接

光伏板之间组串：本工程每22片组件为一个组串，组串时要求接头干净无异物，接头插接牢固无虚接现象。在与逆变器连接前要求中间一对接头开路，以免发生意外事故。控制重点主要是接头插接牢固无虚接，连接线在线槽内敷设平整。

6逆变器安装

逆变器通过支架安装在后立柱上，进、出线通过穿线管从逆变器下口接入。控制重点主要是逆变器进出线管整齐。安装位置应符合设计要求，支架和固定螺栓应为镀锌件。逆变器的接地应牢固、可靠，接地线的截面应符合设计要求。逆变器组串电缆接引前必须确认组串处于断路状态。控制重点主要是设备基础符合图纸要求，设备型号、规格应正确无误;外观检查完好无损;资料齐全，安装规范。

7电缆敷设

电缆按设计要求一般设计为槽盒形式，所以电缆不是铠装电缆，控制重点主要是电缆规格是否符合设计要求，出厂检测资料及合格证是否齐全，外表无破损。电缆敷设：电缆敷设按相关的施工规范施工，放线时严禁在坚硬地面上拖拉，放入电缆槽盒时要求顺直，不允许有U型或S型弯曲现象。电缆过路时要穿保护管后再施工。施工时主要控制重点是按规范施工，过路是否穿管，外表无破损，多条电缆之间无搭接、间距符合要求（一般要求最小间距100mm）。

8防雷接地

地面光伏系统的金属支架应与主接地网可靠连接。接地沟：施工设备主要为小型挖掘机和人工开挖。施工时主要控制重点为接地沟深度和宽度达到设计要求和施工要求，沟底无浮土。接地极：为保证防雷接地可靠性，在接地网内增设接地极，接地极长度为1.8米，由于长度较大，造成施工比较困难，施工方式为人工和机械施工两种方式。控制重点主要是接地极长度及埋深是否符合图纸要求，施工过程中材料无明显弯曲、变形。

9结语

经过各参建单位的努力，在保证施工安全、质量、进度的前提下，项目在规定期限内完工发电。在今后的工作中，我们要努力在清洁能源领域取得更多成果，坚持不懈、奋发踔厉、积极进取，为企业作出新的贡献。

参考文献：

[1] 李萌，地面光伏电站工程质量管理问题及对策[J]，居舍，2017（24）.

[2] 梁雅淼，地面光伏电站项目工程管理研究[J]，黑龙江科技信息，2015（36）.
