一种光伏逆变器的LCL滤波器设计

范文

向荟羽倪福银

摘? ? 要：光伏发电因安全、清洁而具优势，光伏逆变器是光伏发电的核心设备，因而受到广泛和深入的关注。研究了光伏逆变器LCL滤波器设计，采用两级非隔离拓扑结构，前级DC/DC变换器采用Boost升压斩波电路，后级DC/AC逆变桥采用三相桥式逆变电路，建立了数学模型，给出了LCL滤波器结构控制方案。阐述了LCL滤波器具体参数设计过程，运用MATLAB建立仿真模型，通过仿真测试，该逆变器产生的并网电压波形呈现正弦波形，曲线光滑无毛刺，符合国家电能质量标准，表明该LCL滤波器参数设计合理可靠，具有理论和实际应用价值。

关键词：光伏发电;光伏逆变器;LCL滤波器;谐波

中图分类号：TM 914.4? ? ? ? ? ?文献标识码：A? ? ? ? ? ? ?文章编号：2095-7394（2019）06-0073-06

光伏发电具有清洁无污染、用之不竭等优点，因而越来越得到世界各国的关注，被认为是21世纪最具活力的新能源之一。[1-3]随着电力电子技术的快速发展，包括光伏发电逆变器、有源电力滤波器等在内的各类电力电子装置，已逐渐广泛应用于现代电力系统中。并网逆变器是光伏发电的核心设备，同时对于配电网电能质量治理提高也起着重要作用，因此，光伏逆变器已成为众多学者的主要研究对象。[4-10]

对于并网逆变器，当前主要采用脉宽调制技术进行并网控制，取得了很好的控制效果，但由于逆变器的逆变桥开关动作将产生高频电流成分，从而使输出电流极易引起电流波动及电压浪涌冲击;针对此问题，可采用LCL滤波器来滤除脉冲电压。LCL滤波器是一种三阶低通滤波器，能够在降低电感要求的情况下实现非常有效的开关谐波衰减，将电流谐波含量进行滤除，[11-12]此外，逆变器的输出滤波器还起着并网和隔离作用，保护逆变器全桥开关管，防止其受到电网端高频暂态干扰的影响。但如果逆变器LCL滤波器参数设计不佳，也可能将谐振问题引入光伏发电系统，这使得逆变器闭环电流控制器的设计具有挑战性。因此，对于LCL滤波器参数的设计，既要考虑滤波电感以满足并网电流的谐波指标，也要满足并网电流跟踪电网电压的快速性要求;而在设计滤波电容时，需要兼顾衰减高频谐波能力与系统高效率的问题。[13-14]

本文主要研究光伏逆变器LCL滤波器设计，采用两级非隔离拓扑结构，前级DC/DC变换器采用Boost升压斩波电路，后级DC/AC逆变桥采用三相桥式逆变电路，建立数学模型，给出了LCL滤波器结构控制方案;通过阐述LCL滤波器具体参数设计过程，运用MATLAB建立仿真模型进行仿真测试。

1? ?三相桥式LCL滤波器的数学模型

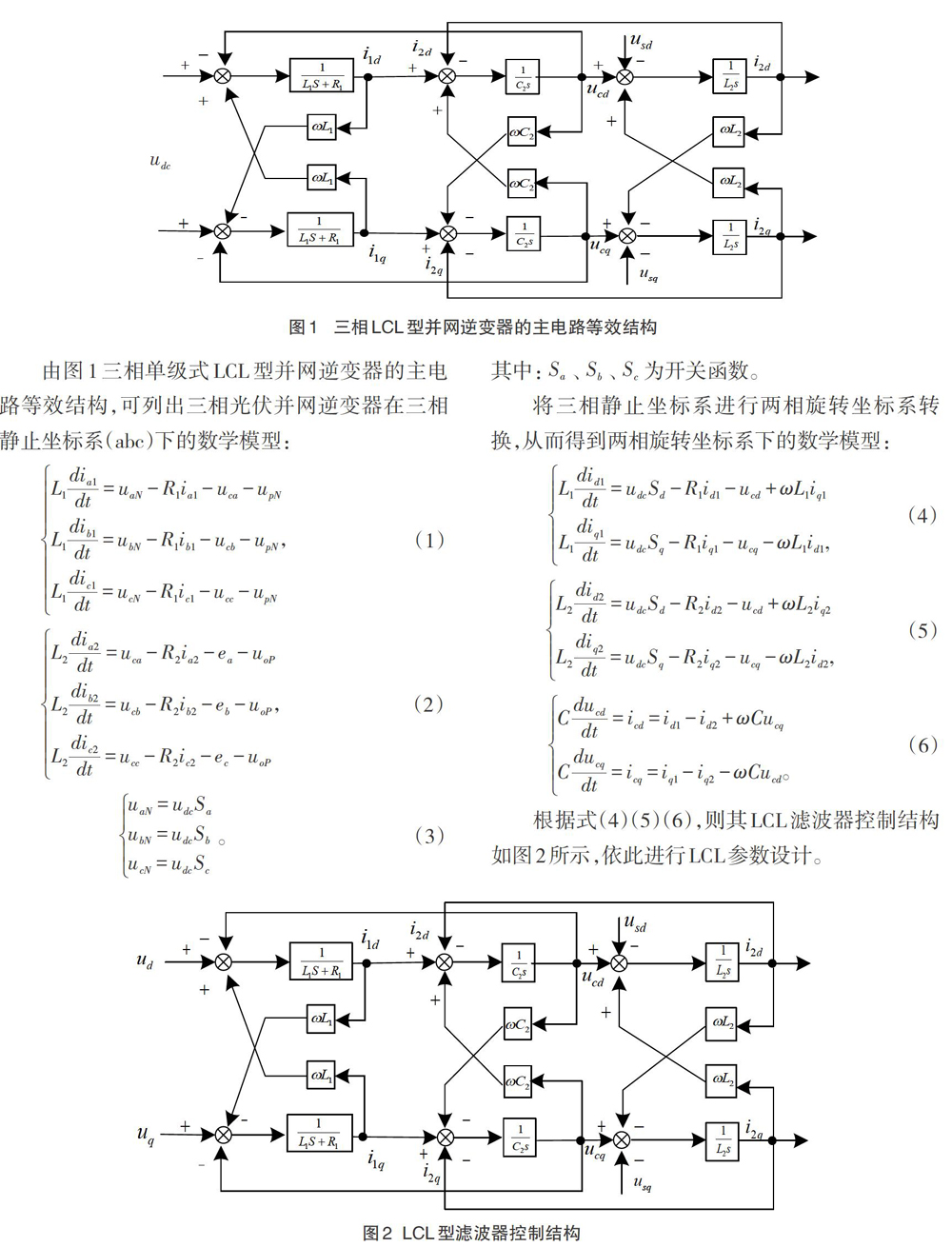

图1所示为具有LCL滤波的光伏并网逆变器拓扑结构，其中：左侧为一个三相桥式逆变电路;与逆变电路连接的是LCL滤波，由逆变侧电感[L1]、以Y型相连的三个电容组成的滤波电容C、与电网端相连接的网侧电感[L2]构成。

2? ? LCL滤波器参数设计与优化

光伏并网发电系统主要设计指标参数包括：直流母线电压[Vdc=750 V]，电网相电压[En=220 V]，频率[f=50 Hz]，额定有功功率[Pn=10 KW]，逆变桥开关频率设置为[fs=20 kHz]。

2.1? 桥臂侧电感值计算

对于逆变器并网控制策略，采用SVPWM调制方式，则LCL滤波器的输入电流纹波[15]为：

2.2? 滤波电容值计算

LCL滤波器中增加电容支路，不仅可以有效地滤除并网逆变器输出电流中的高频谐波成分，从而提升并网电流波形品质，而且可以保证并网逆变器能以较高的功率因数输出。设计中，限定滤波电容产生的无功功率的上限为系统额定功率的5% [15]，即：

3? ? MATLAB/Simulink 仿真及結果分析

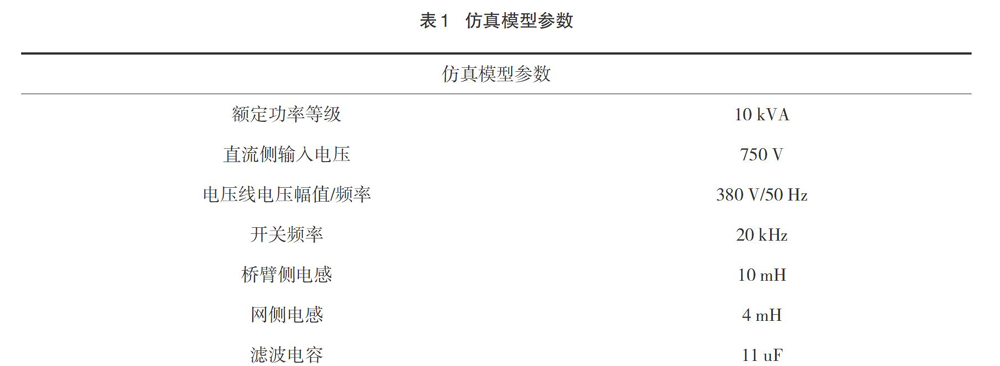

为了验证上述光伏逆变器LCL滤波器参数设计的正确性与合理性，在MALAB/Simulink仿真环境下搭建了基于LCL滤波的三相光伏并网逆变器仿真模型，其参数如表1所示。

通过仿真，a相电流波形如图3所示。其中：图3（a）为未通过LCL滤波的逆变侧a相电流波形;图3（b）为通过LCL滤波的电网侧a相电流波形。对比可见，经过LCL滤波后，正弦电流畸变明显减小，电流曲线光滑无毛刺，谐波含量减少，电流质量明显得到改善。

三相逆变输出滤波前后的并网电流波形如图4所示。其中：图4（a）为未通过LCL滤波的逆变侧三相电流波形;图4（b）为通过LCL滤波的电网侧三相电流波形。显然，经过LCL滤波的电流波形得到明显改善，逆变器的谐波成分得到很好的抑制，从而提高了逆变器并网的电能质量。

为进一步验证逆变器并网的谐波抑制效果，对滤波前后输出电流信号进行频谱分析，其频谱如图5所示。其中：图5（a）为逆变侧电流谐波频谱图;图5（b）为电网侧电流谐波频谱图。可见，经过LCL滤波器的滤波，谐波畸变率由逆变侧电流的6.33%减小到电网侧电流反馈的2.27%，表明所设计的LCL滤波器参数性能良好，可以有效减小高次电流谐波。

4? ?结语

随着光伏发电成本的下降以及新能源的不断推广，光伏发电必将得到长足发展。本文通过对光伏发电的关键设备光伏逆变器的研究，建立了LCL逆变器的两级式拓扑结构，给出了三相静止坐标系下的模型，再经变换，得到两相旋转坐标系下的数学模型和LCL滤波器控制结构;详细给出了逆变侧电感、网侧电感和滤波电容值参数的设计过程，并对LCL滤波器参数进行优化;运用MATLAB/Simulink 搭建了基于LCL滤波的三相光伏并网逆变器仿真模型，通过仿真，验证了逆变器LCL参数设计的正确性与可行性。

参考文献：

[1] 赵争鸣，雷一，贺凡波，等. 大容量并网光伏电站技术综述[J].电力系统自动化，2011，35（12）：101-107.

[2] 邵日明， KAYE M，DIDUCH C，等. 智能电网中分布式光伏逆变器的基本功能组件[J].中国电机工程学报，2013，33（34）：83-90.

[3] ZHOU X J，RUAN Y.Research On two-stage three-phase photovoltaic grid-connected system [J].Advanced materials Research，2012，535（2）：1247-1251.

[4] 张雅静，郑琼林，马亮，等. 采用双环控制的光伏并网逆变器低电压穿越[J].电工技术学报，2013，28（12）：137-141.

[5]BOZTEPE M，GUINJOAN F，VELASCO G，et al. Global MPPT Scheme for Photovoltaic String Inverters Based on Restricted Voltage Window Search Algorithm [J]. IEEE Transactions on Industrial Electronics，2014，61（99）：3302-3312.

[6] XIAO H F，XIE S J，CHEN Y，et al. An Optimized Transformerless Photovoltaic Grid-Connected Inverter [J]. IEEE Transactions on Industrial Electronics，2011， 58（5）：1887-1895.

[7] BABU B C，GURJAR S. A Novel Simplified Two-Diode Model of Photovoltaic （PV）Module [J]. IEEE Journal of Photovoltaics，2014，4（4）：1156 -1161.

[8] GUAN C H，HUNGI H，CHENG Y T，et al. Photovoltaic Power-Increment-Aided Incremental-Conductance MPPT With Two-Phased Tracking [J].IEEE Transactions on Power Electronics，2013，28（6）：2895-2911.

[9] 沈欣煒，郑竞宏，朱守真，等. 光伏并网逆变器控制参数的dq轴解耦辨识策略[J]. 电力系统自动化，2014，38（4）：38-43.

[10] 王若醒，吴迎霞，杨恢宏，等. 两级式T型三电平光伏逆变器的关键技术研究及实现[J]. 电力系统保护与控制，2015，43（4）：58-62.

[11] MANFRED W G. 一种达到最高效率的新型软切换三电平逆变器拓扑结构[J]. 中国电机工程学报，2013，33（21）：1-8.

[12] 苏娜，徐德鸿. 有源共模噪声抑制器在非隔离型光伏并网逆变系统的应用及损耗分析[J]. 太阳能学报，2013，34（6）：967-973.

[13] 张宁云，唐厚君，姚辰. 基于滤波器的有源阻尼控制的LCL型光伏并网逆变器[J]. 上海交通大学学报，2015，49（4）：429-435.

[14] HU X H，HUI D. Control Strategy Of Grid-Connected Converter With LCL Filter Based On Discrete State-Space Model [J]. Proceedings of the Chinese Society of Electrical Engineering，2011，31（36）：8-15.

[15] 杨公德. LCL型光伏并网逆变器的研究与设计[D].无锡：江南大学，2015.
